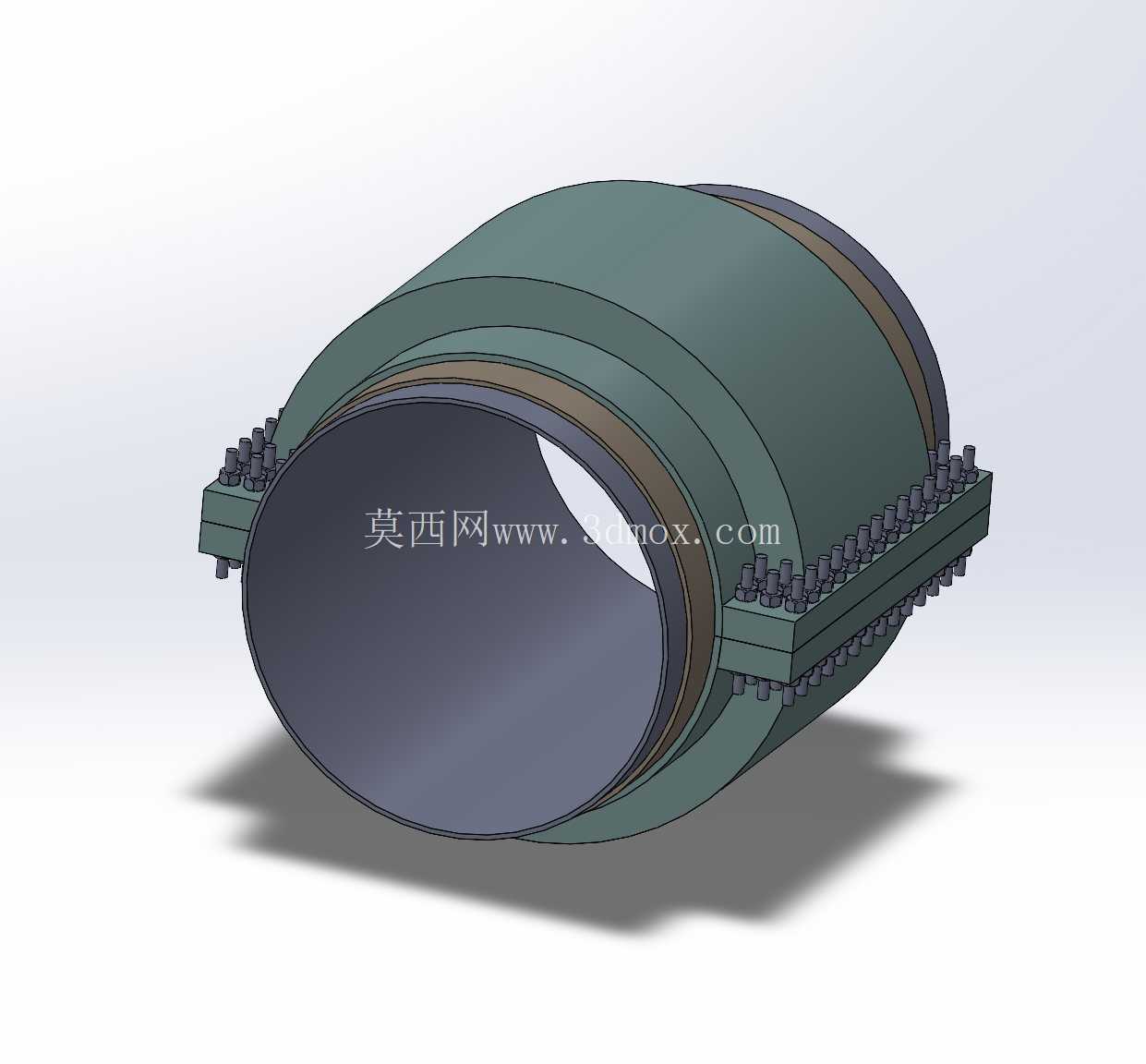

42英寸海上管道保温接头机械泄漏修复夹

在海上油气输送、海底管线运维的作业场景里，管道受海水腐蚀、介质冲刷、温差形变影响出现局部泄漏时，常规停输换管的作业成本极高，且受海上作业窗口、海况条件限制极大，这类大口径机械泄漏修复夹就是针对不停输带压维修需求开发的专用工装，适配42英寸公称直径的保温型输送管道，专门对应海上管道外层保温结构与内层输送管的双层密封修复需求。

从实际使用逻辑来看，该修复夹不需要切割原有管道，也不需要对泄漏点进行焊接处理，整体采用对开式筒状结构，沿管道轴向分为两个半圆弧壳体，安装时直接扣合在管道泄漏位置的外表面，通过沿轴向法兰边布置的高强度螺栓组实现均匀锁紧，依靠壳体内侧预置的多层密封填料，分别对应内层输送管的泄漏封堵与外层保温层的结构复位，既可以封堵输送介质的外泄通道，也能恢复保温接头处的保温层防护能力，避免海上高湿高盐环境下管道保温层破损后加速腐蚀的问题。

设计过程中首先要匹配42英寸管道的实际外径公差，海上输送管道的保温层厚度通常有统一的行业规范，因此修复夹的内腔做了阶梯式结构设计，内层空腔贴合输送管基体，外层空腔预留保温填料的填充空间，避免安装后挤压破坏原有保温结构。锁紧法兰边的螺栓孔排布做了等距优化，每侧法兰的螺栓数量根据密封所需的压紧力计算确定，保证螺栓锁紧后整个圆周方向的密封压力均匀，不会出现局部压紧力不足导致的密封失效问题。考虑到海上作业的安装便利性，两个半壳体的对接位置设计了定位止口，吊装对位时可以快速卡合定位，不需要反复调整对齐螺栓孔，降低海上风浪环境下的安装作业难度。

从安装边界来看，该修复夹的轴向长度覆盖泄漏点两侧各一定距离的完整管段，保证密封区域完全覆盖泄漏缺陷及周边可能存在的腐蚀减薄区域，壳体外侧没有突出的尖锐结构，避免安装后与周边管线支架、附属构件发生干涉。密封结构采用多层复合设计，接触输送管的一层采用耐介质腐蚀的弹性密封材料，接触保温层的一层采用耐老化的保温密封材料，两层密封之间预留了注胶通道，当管道泄漏量较大、初始密封无法完全封堵时，可以通过注胶通道注入密封胶实现二次封堵，提升复杂泄漏工况下的修复可靠性。

结构细节上，壳体的壁厚根据管道输送压力做了等强度设计，螺栓连接位置做了局部加厚处理，避免螺栓锁紧时局部应力过大导致壳体变形。所有外露的螺栓、螺母都做了防腐处理适配海上高盐雾环境，壳体表面做了防腐涂层处理，延长工装在海上环境下的使用寿命。该修复夹不仅可以用于应急泄漏维修，也可以作为管道高风险段的预防性加固工装，在管道出现腐蚀减薄但尚未发生泄漏时提前安装，提升管线运行的安全冗余。建模过程中所有配合面都按照实际加工公差做了间隙预留，螺栓连接位置做了装配干涉检查，保证实际生产加工后可以顺利组装，密封槽的尺寸精度按照密封件的压缩率要求做了对应设计，确保安装后密封件的压缩量处于合理区间，既不会因为压缩量过大导致密封件永久变形失效，也不会因为压缩量不足导致密封泄漏。
