四轴燃料输送无人机挂载储料罐结构

　　这套结构围绕偏远点位燃料补给展开，核心是在四轴旋翼平台下方集成立式储料容器，使飞行器能够越过盘山道路、临时便道中断区和陡坡地形，把小批量燃料直接送到作业现场。实际使用中，它并不替代大宗油料运输，而是承担末端、短距、高频次的补给任务，例如山林检修点、临时营地、野外设备维护点或道路受阻区域。相比依靠人力背负或车辆绕行，空中输送能够减少地面路径依赖，也能避开泥泞、塌方、窄桥等通行限制。

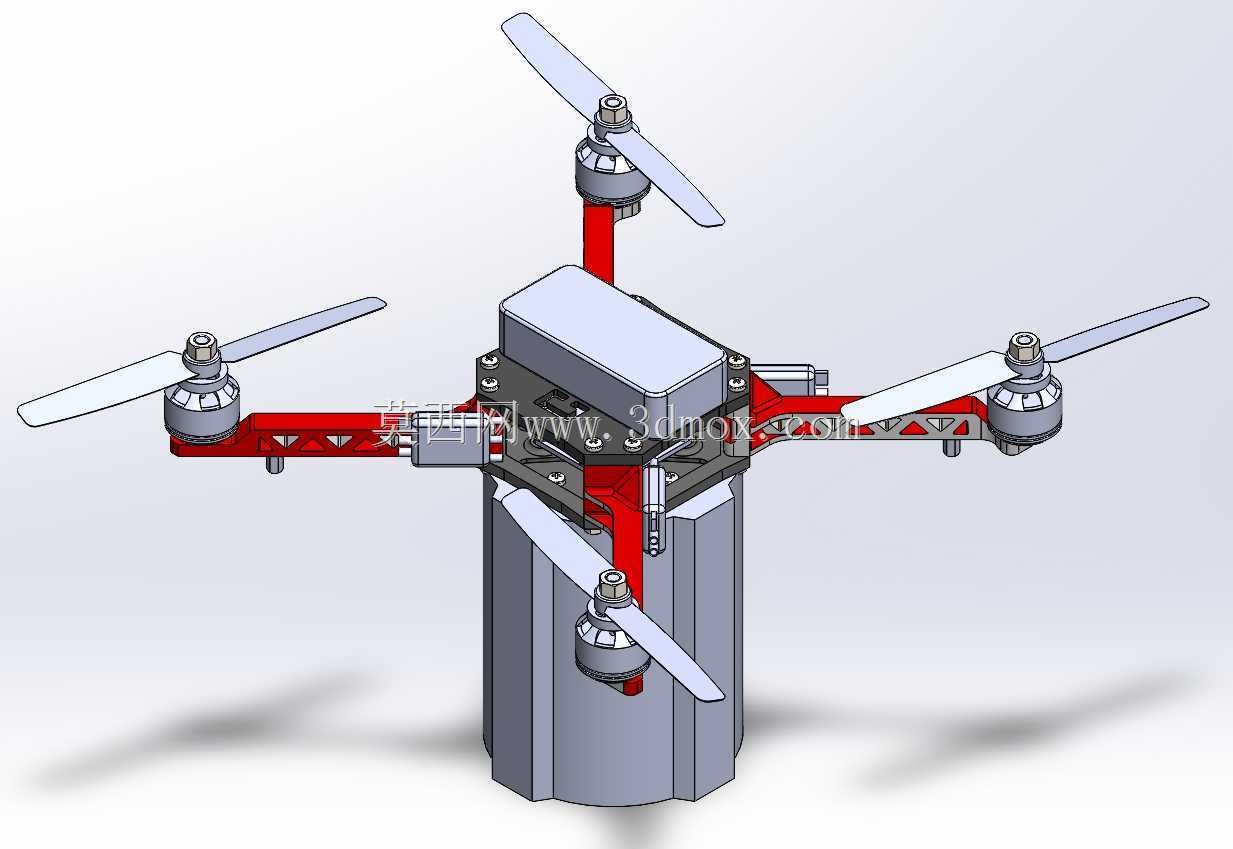

　　从布置上看，旋翼系统位于上部，四根机臂沿十字方向展开，臂端安装电机座和螺旋桨；下部储料罐沿机身中心轴线吊挂，使主要载荷尽量靠近整机升力中心。这样的布局有利于降低重心，减少储料量变化对姿态控制的影响。罐体采用近似多边形柱体外形，底部收束，顶部通过连接框架与飞控、电池所在平台衔接。上部平台保留了电池、电调、控制板和接线空间，机架板件之间通过立柱、紧固件和压块组合，便于拆装维护。

　　机臂设计没有采用复杂曲面造型，而是以直臂承载为主，臂杆截面和连接座兼顾刚度与重量。旋翼动力位于最外侧，能够为姿态调整提供足够力臂；臂身上预留的安装孔位可用于固定线束、管夹或辅助支架。储料罐与机架之间不是简单悬吊，而是通过中部框架形成多点约束，避免飞行中罐体大幅摆动。若后续需要增加泵送、阀门或快拆接口，可在罐体顶部与机架下方的过渡区域布置，不必大幅改动旋翼平台。

　　燃料输送场景对重量和安全边界比较敏感。模型在结构上把储料容器放在螺旋桨旋转平面以下，桨叶与罐体之间保留明显间隙，可降低加注、吊运或轻微晃动时的干涉风险。四组旋翼展开后形成较大的水平包络，起降区需要满足桨尖安全距离；下部罐体决定了竖向离地高度，落地支撑不能只考虑机臂，还要保证罐底不直接撞击石块或不平地面。机身宽度主要由机臂展开长度决定，运输状态下若允许拆臂或折臂，可显著缩小收纳尺寸。

　　挂载储料罐后，整机惯量会比普通航拍四轴更大，尤其是罐体满载时，姿态响应和刹车距离都需要预留余量。设计时应把罐内液体晃动纳入考虑：柱形罐体配合较小的顶部开口，有助于限制液面大幅摆动；若实际装载量变化较大，还可在内部增加防晃隔板或采用柔性内胆。罐体外形选择多边形壁面，也有利于在外侧固定绑带、护板或识别标识，同时避免纯圆筒件在夹持时旋转。

　　上部平台的电子设备布置遵循重心集中原则，电池靠近中心，控制元件位于减振和接线便利的位置。机臂与中心板连接处承受弯矩较大，因此关节处使用加厚座体和对称紧固件，能够把旋翼拉力传递到中心框架。下部载荷通过框架传到中心板，而不是让单个吊点承受全部重量，这种传力路径更适合重复起降和野外作业。

　　从建模角度看，该作品把旋翼飞行器、吊挂载荷和储料功能合并在同一装配中，既能展示四轴平台的基本飞行结构，也能体现任务载荷对整机布局的影响。外形上，红色机臂、灰色动力座、银色桨叶和深色罐体形成清晰分区，方便在三维环境中检查装配关系。桨叶旋转范围、机臂外伸尺寸、罐体下垂高度和中心板安装空间都可以作为后续详细设计的边界依据。

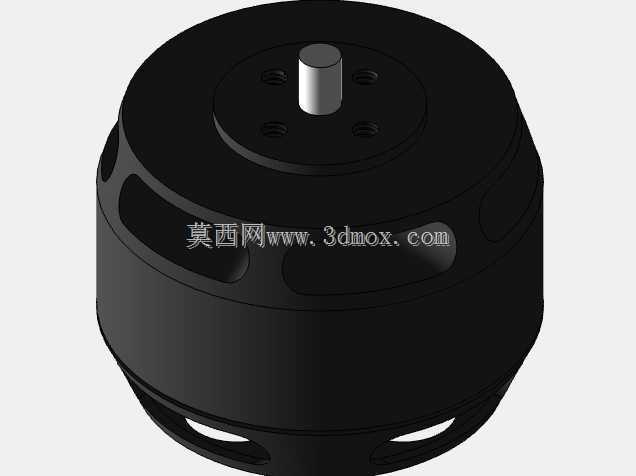

　　在工程应用中，这类设备更强调任务可靠和维护便利，而不是追求复杂外观。储料罐可独立拆卸，加注、清洗和检查不需要拆解旋翼系统；机臂端部动力组件模块化，电机、桨夹和螺旋桨可单独更换；中心板上的标准孔位给电池规格调整、传感器加装和管路固定留下空间。对于山区、岛屿、临时施工点等地面交通效率低的区域，这种四轴输送结构提供了一种清晰的末端补给思路：以成熟旋翼平台承载专用储料罐，通过重心控制、吊挂约束和安全间隙设计，完成小批量燃料的快速点对点转运。
