工业箱体面板用搭扣式密封锁紧构件

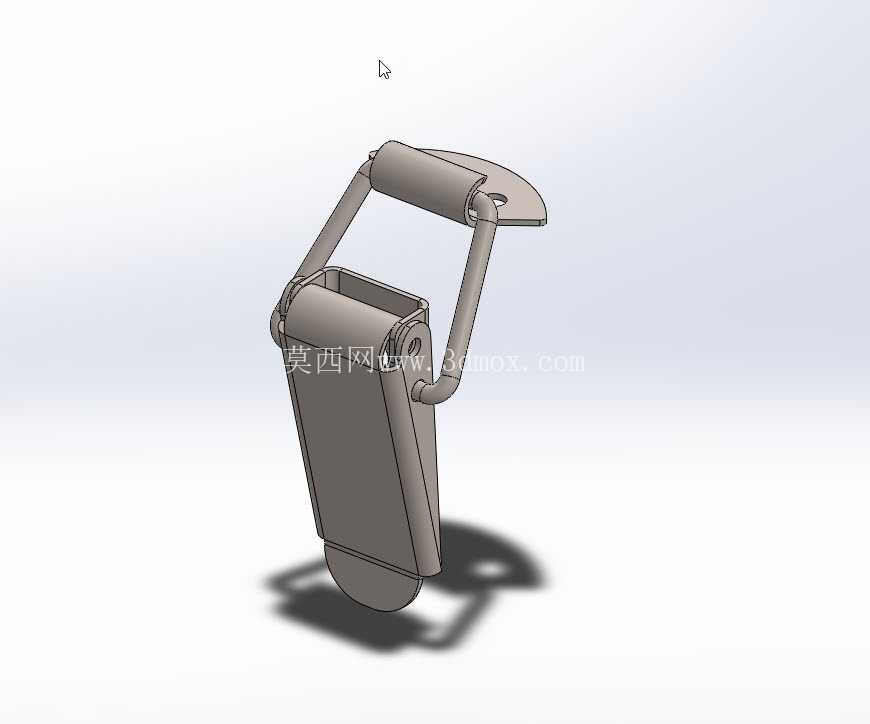

　　在工业现场的各类箱体、设备面板的装配场景中，这类搭扣式密封锁紧构件是保障箱体闭合可靠性、密封性能的核心小部件，很多做设备结构设计的工程师在选型时，往往会忽略这类小构件的细节设计，最后导致箱体出现密封失效、开合松垮、长期使用后锁止失效的问题，反而影响整套设备的运行稳定性。这类构件的实际用途非常明确，就是在需要频繁开合的工业箱体、检修面板、防护舱门位置，实现快速的开合操作，同时在闭合状态下提供持续稳定的压紧力，保证箱体接合面的密封件能够被均匀压缩，达到防尘、防水、防内部介质外泄的密封效果，常见于户外电气柜、工业设备检修门、小型密封工装箱体、便携检测设备外壳等场景，相比螺丝固定式的闭合结构，这类搭扣结构不需要额外工具就能完成开合，大幅提升日常检修、内部元件更换的操作效率。从功能特性来看，这套构件采用了一体式的杠杆压紧结构，通过铰接点的力臂设计，在扣合的最终阶段形成增力效果，操作人员只需要施加很小的按压力，就能在扣合面产生足够的压紧力，保证密封面的压缩量达到设计要求；同时构件上的铰接位置都做了限位设计，在完全打开状态下不会出现构件随意晃动磕碰箱体表面的情况，闭合状态下的锁止结构能够避免设备运行过程中因为振动导致搭扣意外松脱。

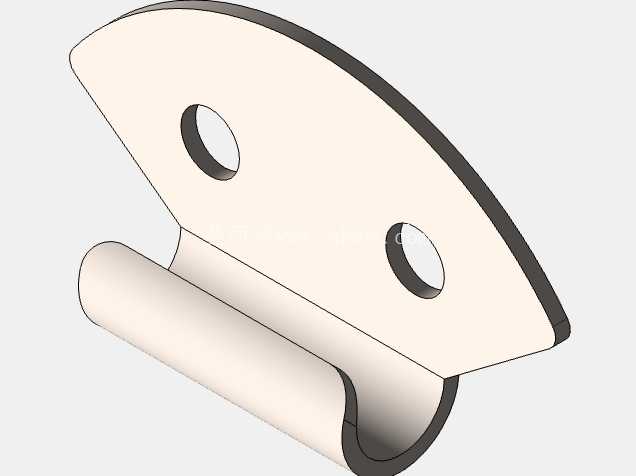

　　设计思路上，首先考虑的是安装的适配性，构件的固定底座和上翻的安装片都预留了对应的安装孔位，可以直接通过铆钉或者螺丝固定在箱体的两个接合面上，不需要对箱体本身做复杂的二次加工；其次是运动行程的匹配，搭扣的开合行程经过测算，能够适配厚度在2到5毫米之间的密封胶条压缩量，既不会因为行程过小导致胶条压缩不足密封失效，也不会因为行程过大导致扣合时需要施加过大的操作力，甚至出现构件变形的问题；另外整体的结构做了圆角过渡处理，没有尖锐的棱角，避免操作人员开合时被划伤，同时也减少了应力集中点，提升构件长期反复开合的使用寿命。

　　从外形尺寸与安装边界来看，这套构件整体属于小型搭扣类别，闭合状态下整体长度控制在80毫米以内，宽度在30毫米左右，突出箱体表面的高度不超过25毫米，不会占用过多的外部安装空间，适合在空间紧凑的小型箱体、便携设备上使用；安装时需要注意，两个安装面的接合间隙需要控制在1毫米以内，固定底座安装在箱体的主体侧壁上时，要保证安装面的平面度误差不超过0.2毫米，避免安装后搭扣出现歪斜，导致压紧力分布不均；上翻的安装片固定在箱盖位置时，需要调整好安装位置，保证搭扣完全扣合时，箱盖四周的密封胶条压缩量均匀，误差不超过0.5毫米，这样才能保证整圈的密封性能一致。很多工程师在做这类搭扣的建模或者选型时，容易忽略铰接位置的间隙设计，实际上铰接轴和孔之间需要预留0.1到0.15毫米的配合间隙，既保证开合时转动顺畅，不会出现卡滞，也不会因为间隙过大导致扣合后出现旷量，在设备振动时产生异响；另外构件的折弯位置都做了对应的圆角处理，折弯半径不小于板材厚度的1.5倍，避免折弯处出现应力集中，在长期反复受力的情况下出现开裂的问题。

　　这类构件虽然属于小型五金配件，但是在整套设备的防护性能上起到的作用非常关键，尤其是在户外使用的设备，或者是有防尘防水要求的工业设备上，搭扣的压紧力直接决定了密封等级，如果搭扣的压紧力不足，即使选用了性能再好的密封胶条，也会因为胶条压缩量不够，导致水汽、粉尘进入箱体内部，损坏内部的电气元件或者机械结构。在实际建模过程中，需要重点关注各个铰接点的运动干涉检查，模拟搭扣从完全打开到完全闭合的整个运动过程，确认在整个行程中，构件的各个部分都不会和箱体的加强筋、侧壁、内部元件发生碰撞，同时要验证扣合最终位置的压紧力方向是否垂直于密封面，避免出现侧向的分力，导致长期使用后搭扣出现变形，或者箱盖出现移位的问题。另外，这类构件的板材厚度选择也需要根据实际的压紧力需求来确定，如果是用于大型箱体，需要更大的压紧力，可以适当增加板材厚度，提升构件的整体刚性，而用于小型便携设备时，可以适当减小板材厚度，降低构件的整体重量，同时也能降低材料成本。
