KITZ黄铜1/2英寸内螺纹针阀单向阀

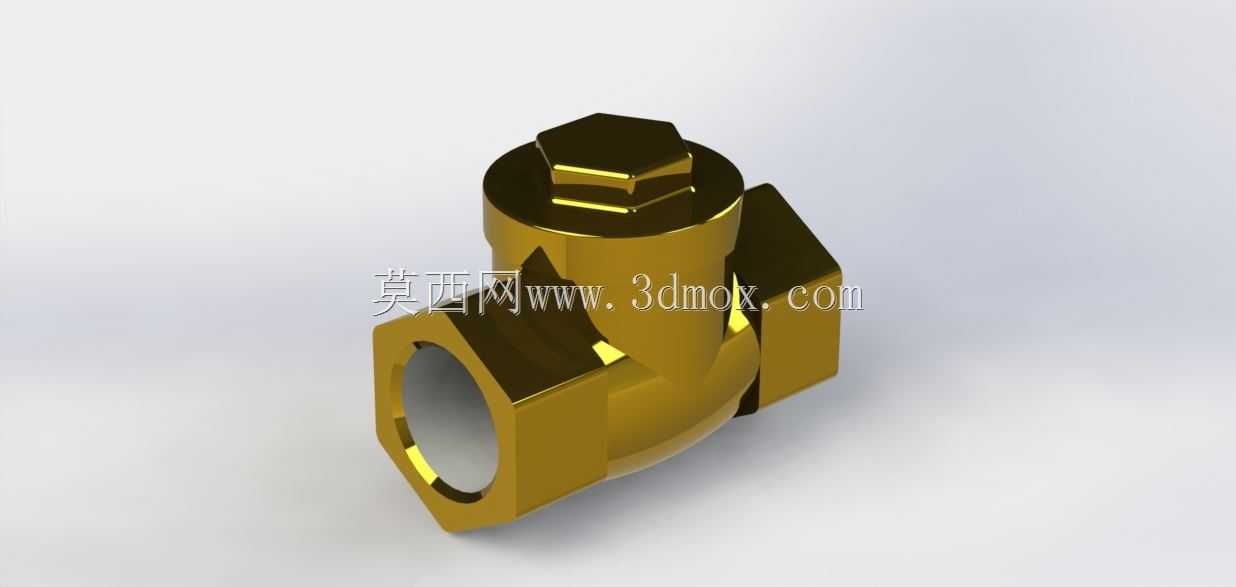

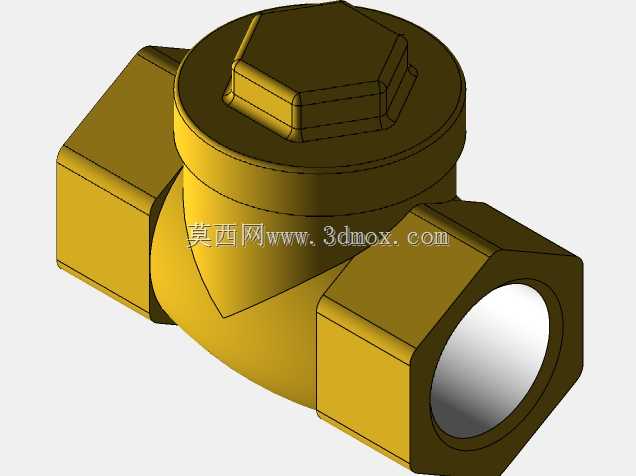

　　这款针阀单向阀主要应用在小通径低压流体输送管路中，常见于实验室气路、小型液压控制回路、家用净水设备、小型气动系统这类对流体单向通断有严格要求的场景，核心作用是依靠内部阀芯的自重与流体正向压力开启通路，反向流体压力会推动阀芯压紧密封面，彻底阻断介质倒流，避免下游介质回流污染上游管路、损坏前端动力元件。从结构设计来看，整体采用锻造黄铜一体成型的阀体结构，两个连接端为标准1/2英寸内螺纹接口，适配同规格的外螺纹管路接头，安装时无需额外焊接，仅需在螺纹处缠绕密封生料带即可完成紧固密封，安装边界预留了足够的扳手操作空间，顶部的六角螺塞结构既方便后期拆解维护、清理内部淤积杂质，也能在生产装配时快速完成内部阀芯、密封件的组装，

　　降低装配工序的复杂度。外形上整体采用直角式流道布局，相比直通式单向阀更适合管路直角转向的安装场景，能减少管路弯头的使用数量，降低管路整体的流阻损失，阀体外部的六角加强结构既提升了阀体的承压能力，也能在安装时提供扳手夹持位，避免安装过程中阀体打滑变形。内部阀芯采用针式密封结构，相比传统升降式止回阀，针阀结构的密封面接触面积更小，密封比压更高，在低压小流量工况下的密封可靠性更强，同时阀芯的行程较短，正向开启压力仅需0.02MPa即可推动阀芯抬起导通，反向截止时响应速度快，不会出现明显的回流滞后现象。建模过程中严格参照实物的安装尺寸进行1:1还原，螺纹参数符合英制管螺纹标准，阀体壁厚均匀，所有过渡圆角都按照实际锻造工艺要求设置，既保证模型可以直接用于管路装配干涉检查，也能用于产品渲染、结构受力仿真分析，在做小型流体设备的管路布局设计时，可以直接调用该模型完成整体装配验证，提前排查安装空间不足、接口不匹配的问题。
