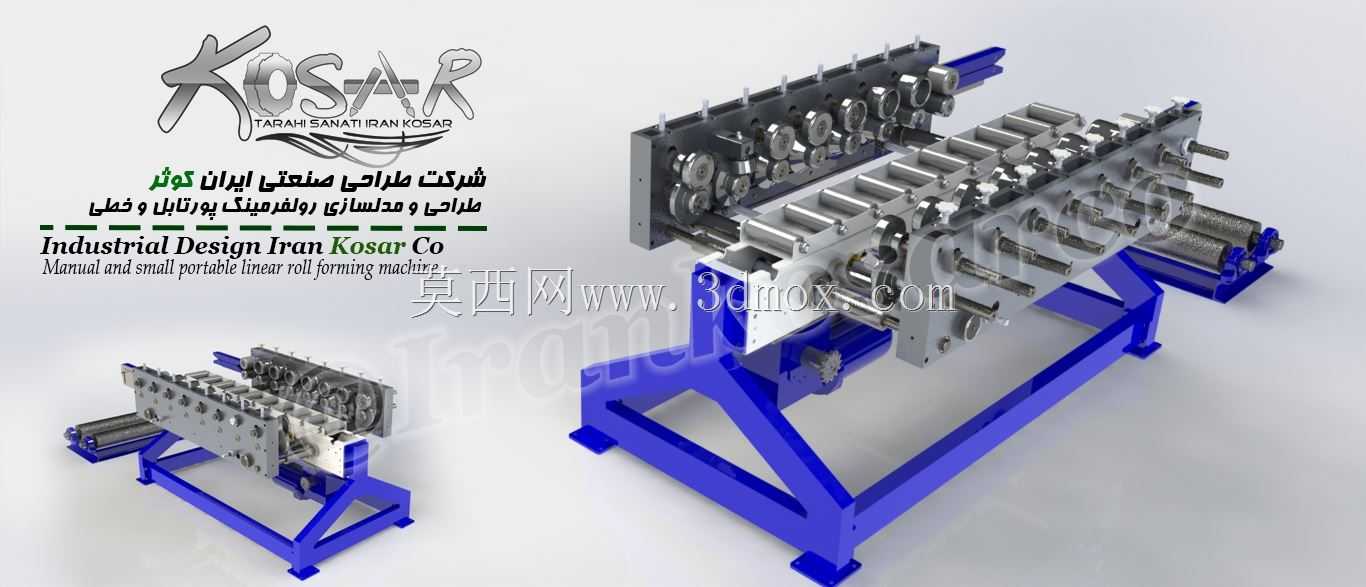

手动小型便携式直线滚压成型设备结构

　　这款手动便携直线滚压成型设备，主要面向小批量型材加工、现场修配、户外零散型材成型作业场景，区别于大型固定式滚压生产线，它无需固定地基安装，可通过底部支架快速放置在作业台面或平整地面，适配维修现场、小型加工工坊、临时施工点等缺乏大型成型设备的作业环境，能完成薄金属带材、小型异型材的连续直线滚压成型工序。从结构设计逻辑来看，整套设备采用对称式辊组排布，多组成型辊沿型材进给方向依次排布，每一组辊轮对应特定的成型角度递增量，避免单次成型变形量过大导致型材出现褶皱、开裂、回弹超差等问题，手动驱动的结构设计省去了外接动力源的布线、配电需求，操作人员通过手动驱动端输入动力，即可带动辊组同步转动，带动型材沿进给方向逐步完成成型，

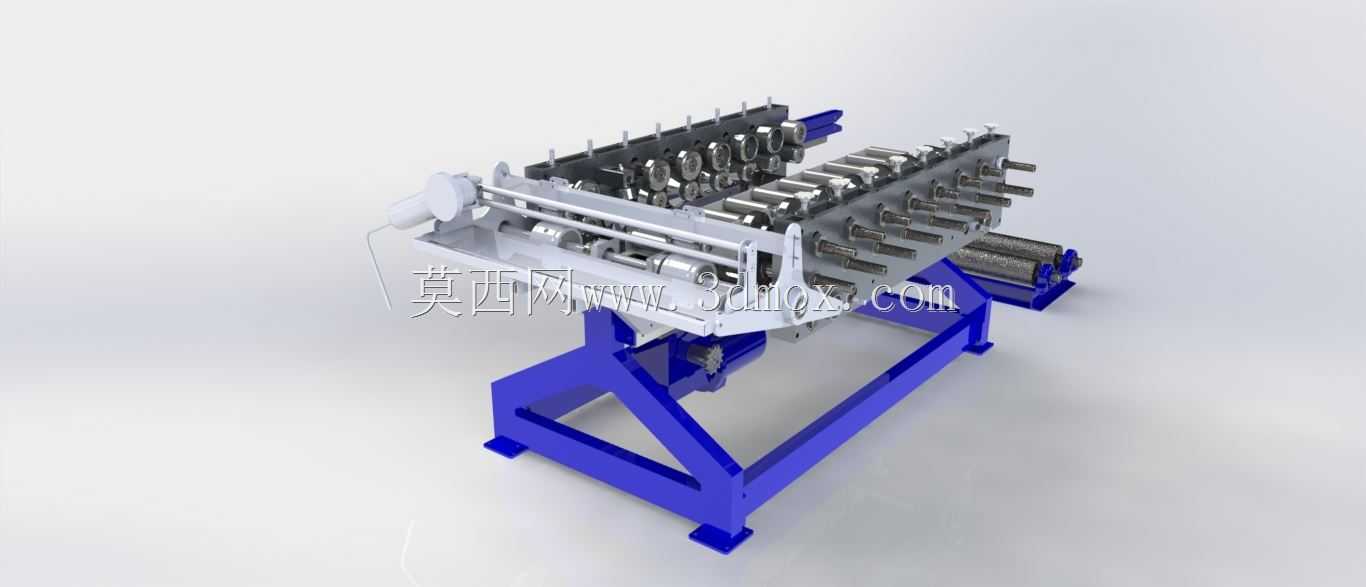

　　进给速度可由操作人员根据型材材质、成型复杂度灵活控制，适配铝带、薄钢带、铜带等不同延展性的金属材料加工。设备的安装边界设计充分考虑便携性需求，底部蓝色焊接支架采用方管拼焊结构，在保证整体刚性的前提下尽可能缩减冗余重量，支架底部预留的安装孔位既可以通过螺栓快速固定在临时工作台面，也可加装脚轮实现短距离转场移动，整体外形尺寸控制在单人可搬运的范围内，无需起重设备即可完成转场作业。辊组部分采用模块化安装设计，每组成型辊都通过定位轴、锁紧套固定在安装墙板上，当需要加工不同截面的型材时，可快速拆卸更换对应轮廓的辊轮，无需对整体机架进行拆解调整，墙板上的辊轴安装槽预留了调节余量，可根据材料厚度微调辊轮间隙，补偿不同批次材料的厚度公差，

　　避免因材料厚度波动导致成型尺寸超差。逆向建模的设计思路完全依托实物样品的成型效果反推辊型曲线，每一组辊轮的轮廓都对应样品成型过程中的中间截面，保证成型过程中材料流动均匀，不会出现局部拉伸过度或者挤压堆积的问题，手动驱动端设置在设备侧方，操作位置避开型材进给的出料区域，保障操作人员作业安全，同时驱动端的力臂长度经过优化，保证手动输入扭矩时操作人员无需施加过大的力即可完成成型作业，降低长时间操作的劳动强度。设备的进料端设置了简易导向结构，可对送入的带材进行初定位，避免进料偏斜导致成型后型材出现扭曲、直线度超差的问题，出料端预留了足够的承接空间，成型后的型材可顺畅送出，不会与机架结构发生剐蹭蹭伤成型表面。
