Bettis腔室活塞执行器缸体结构设计

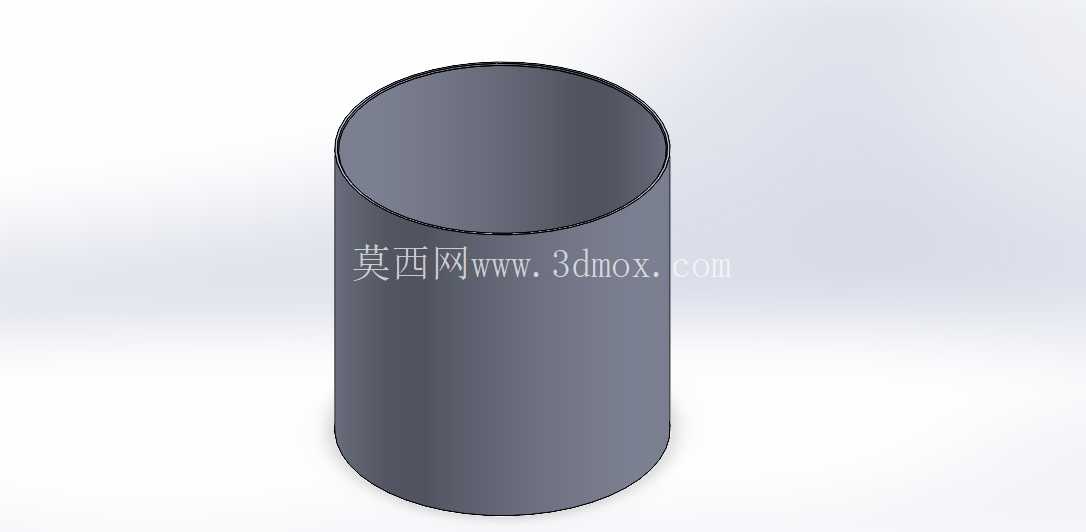

在流程工业的管线阀控场景里，气动活塞执行器是驱动各类旋转类阀门完成启闭、调节动作的核心动力部件，本次呈现的Bettis系列腔室活塞执行器缸体结构，是整个执行机构的承压承载基体，直接决定执行器的输出扭矩上限、动作稳定性与长期运行的密封可靠性。从现场应用的实际工况来看，这类缸体结构常配套在球阀、蝶阀、旋塞阀等角行程阀门上，覆盖石油化工长输管线、市政给排水管网、冶金工艺介质管路、燃气输配场站等场景，尤其在需要大扭矩输出、高频率动作的工况下，缸体的结构强度与内壁加工精度会直接影响整套阀组的动作响应速度与使用寿命。

从功能特性上看，该缸体作为活塞的运动腔室，需要为活塞提供稳定的直线运动导向边界，同时承受压缩空气输入后的内部周向压力，缸体两端的连接止口需要和端盖、输出轴支架完成精准配合，保证活塞运动的同轴度，避免出现活塞偏磨、密封圈局部受压失效导致的漏气问题。不同于薄型气缸的冲压卷边缸体结构，这类执行器缸体采用整体厚壁筒型设计，内壁经过精镗加工，表面粗糙度控制在满足密封圈滑动密封的要求范围内，既可以减少活塞往复运动时的摩擦阻力，也能降低密封圈的磨损速率，延长执行器的维护周期。

设计思路上，首先要匹配执行器的额定输出扭矩要求，反推活塞的有效作用面积，进而确定缸体的内径尺寸，同时结合设计压力等级核算缸壁的厚度，保证在1.0MPa甚至更高的气源压力下，缸体不会出现径向变形，避免活塞卡滞。缸体的轴向长度需要匹配活塞的设计行程，预留出活塞运动的上下止点缓冲空间，避免活塞动作到行程末端时直接撞击端盖，产生机械冲击与噪音。缸体外壁不需要做过多的复杂结构，仅在对应端盖连接的位置设置均匀分布的螺栓孔位，保证端盖压紧力均匀分布，防止端盖倾斜导致的密封面泄漏；同时在缸体侧壁预留气源接口的安装位置，接口的位置需要兼顾气路走线的便利性，避免和阀门安装支架、现场管线产生干涉。

从安装边界来看，该缸体的外径尺寸决定了整个执行器的径向安装空间，在做阀组整体布局时，需要预留出至少大于缸体外径20mm的操作空间，方便后期拆装维护时的螺栓紧固、密封件更换作业。缸体下端和执行器支架的连接止口采用同轴定位设计，安装时需要保证止口配合面贴合紧密，避免缸体安装倾斜导致活塞运动轴线和输出轴拨叉机构的运动轨迹出现偏差，长期运行会造成拨叉磨损、输出扭矩损耗。缸体的上端盖连接面的平面度有严格要求，加工时需要保证平面公差在密封件允许的范围内，防止压紧密封圈后出现局部间隙导致的压力泄漏，影响执行器的实际输出力。

在实际选型匹配过程中，首先要根据阀门所需的启闭扭矩，结合现场气源压力的波动范围，选定对应缸径的执行器缸体，不能单纯按照理论计算值选型，需要预留至少30%的扭矩余量，应对阀门长期运行后出现的阀杆填料摩擦力增大、介质结垢导致的阀瓣卡滞问题。同时缸体的材质选择需要适配现场的腐蚀环境，普通工业场景采用常规碳钢材质做表面防锈处理即可，在沿海高盐雾、化工腐蚀性介质环境下，需要选用对应防腐涂层或者不锈钢材质的缸体，避免缸体锈蚀后内壁粗糙度上升，影响活塞运动的顺畅性。另外在装配环节，缸体内壁需要做彻底的清洁处理，不能残留加工铁屑、毛刺等杂物，防止杂物进入活塞密封圈的滑动面，划伤密封圈或者缸体内壁，造成运行过程中的漏气故障。

这类筒型缸体的结构看似简单，实则是整个活塞执行器的核心基础部件，所有的动力转换、运动导向都依托这个腔室完成，设计时任何一个尺寸公差、形位公差的偏差，都会在长期运行中被放大，最终导致执行器动作故障，影响整个管线系统的运行安全。做三维建模时，需要重点还原缸体的内壁尺寸、连接止口的配合公差、螺栓孔的位置度、气源接口的螺纹规格，保证模型可以直接用于后续的工程出图、虚拟装配校验，提前排查安装干涉、公差不匹配的问题，减少实际加工装配阶段的试错成本。
