户用分布式光伏发电板组件结构设计

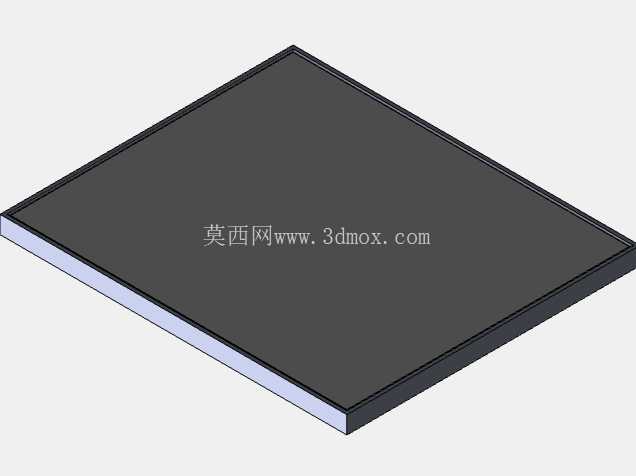

　　边框部分采用铝合金挤出型材设计，型材截面的空腔结构既可以降低整体重量，也能为层压后的组件提供足够的结构支撑，避免长期户外使用出现玻璃弯曲隐裂的问题，边框边角位置做了导角处理，防止安装搬运过程中划伤施工人员，同时也能减少边角位置的应力集中，降低温度交变工况下边框脱胶的风险。设计过程中需要兼顾层压工艺的公差配合，玻璃、EVA胶膜、电池片阵列、背板的层叠公差需要控制在合理范围内，边框打胶槽的深度需要匹配密封胶的打胶量，保证户外雨天工况下不会出现渗水问题，避免水汽进入组件内部造成电池片氧化、电极腐蚀的问题。分布式户用光伏场景下，单块光伏面板的安装边界需要适配常规民居屋顶的檩条间距，常规安装场景中，组件边框预留的安装孔位需要匹配通用光伏支架的压块固定尺寸，避免现场安装时出现孔位错位需要二次打孔的问题，这也是结构设计阶段最先需要锚定的边界条件。从实际发电应用的角度出发，光伏组件的核心功能是将照射到面板表面的太阳辐射能通过光伏效应转化为直流电能，表层的钢化玻璃需要兼顾透光率与抗冲击性能，既要保证尽可能多的光线到达电池片层，也要抵御户外工况下的冰雹、飞石冲击，以及长期紫外线照射带来的老化问题。

　　组件背部的接线盒位置设计在边框短边的居中位置，适配常规光伏线缆的布线走向，减少线缆弯折带来的绝缘层破损风险，接线盒的防护等级需要满足户外露天使用的要求，同时预留足够的散热空间，避免旁路二极管工作时温度过高出现失效。从热仿真的角度验证，组件在正午满功率发电时，电池片的工作温度会比环境温度高出二十摄氏度左右，层间材料的热膨胀系数差异需要在设计阶段做匹配，避免长期温度循环下出现层间脱层、电池片隐裂的问题，边框与层压件之间的密封胶需要选择耐高低温、耐紫外线的型号，保证二十年以上的户外使用寿命。

　　在结构强度校核层面，组件需要能承受正面2400帕、背面1600帕的风载荷与雪载荷，这就要求边框型材的壁厚、加强筋的位置设计经过力学仿真验证，在控制整体重量的前提下满足载荷要求，避免大风天气下组件出现变形、从支架脱落的风险。组件表面的玻璃采用低铁超白钢化玻璃，表面的减反膜层可以降低光线反射率，提升弱光环境下的发电效率，同时玻璃表面的自清洁涂层可以减少雨水过后的灰尘残留，降低后期运维的清洗频次。对于不同的安装场景，比如渔光互补、农光互补项目，组件的边框还需要做额外的阳极氧化加厚处理，提升高湿度、高盐雾环境下的抗腐蚀能力，不过常规户用场景下标准厚度的氧化层已经可以满足使用需求。

　　设计阶段还需要考虑组件的堆叠运输要求，边框的外形尺寸公差需要控制在正负一毫米以内，保证托盘堆叠时不会出现错位，运输过程中组件之间的缓冲垫位置需要对应边框的受力点，避免运输颠簸造成玻璃破碎。从安装便利性的角度，组件的重量控制在常规成年施工人员可以单人搬运的范围内，边框侧面的安装槽可以适配不同厚度的压块，不管是彩钢瓦屋顶的夹具安装，还是混凝土屋顶的支架安装，都不需要额外做打孔改造，降低现场施工的难度。电池片之间的串焊间隙设计也需要考虑热胀冷缩的位移量，避免低温环境下焊带收缩拉扯电池片造成隐裂，背板材料选用耐候性的TPT材质，既可以起到绝缘作用，也能反射部分透过电池片的光线，提升组件的整体发电效率，同时阻挡水汽从背部渗入组件内部。
