六串高倍率锂聚合物动力电池结构

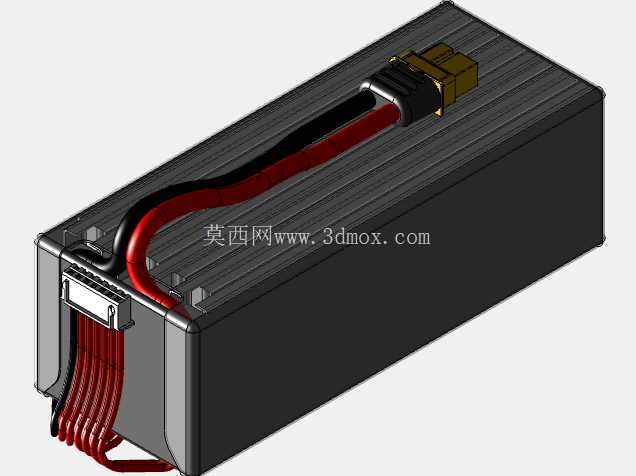

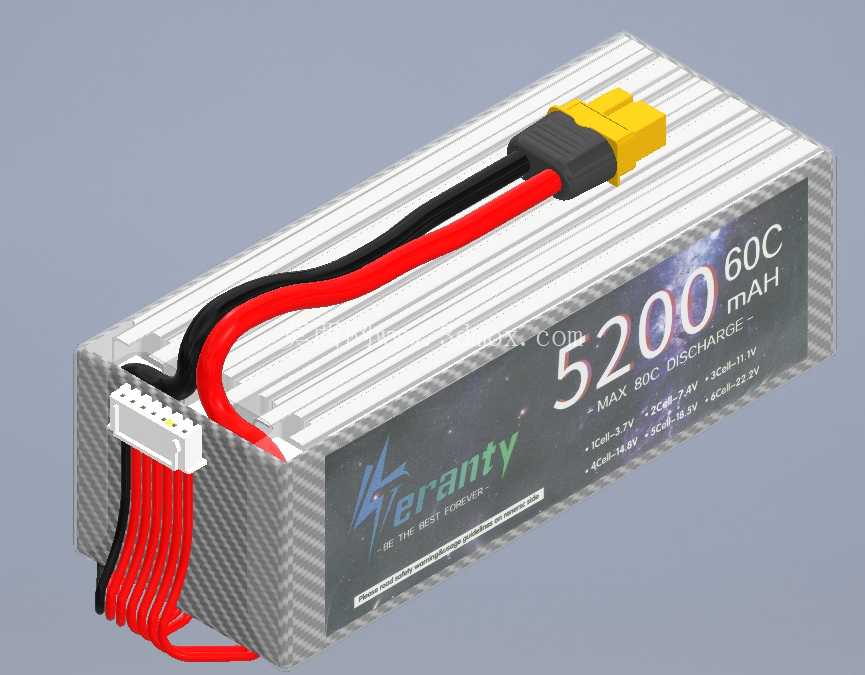

该三维结构围绕六串锂聚合物动力电池展开，还原了航模、小型移动机器人、电动工具及高瞬时功率设备中常见的软包动力电源形态。模型主体为长方体电芯封装，外部采用带纹理的热缩包覆层，端部布置平衡充接口，主回路引出红黑大截面动力线，并在末端配置XT60类快插接头，能够直观表达电池包在整机布局中的占用空间、走线方向和接口位置。

从实际使用场景看，这类电池主要服务于短时间内需要大电流输出的设备。多旋翼无人机在起飞、爬升和机动时，电调会向电机持续输送较高电流；遥控车模在起步、爬坡和跳跃落地后恢复速度时，也要求电源能够快速响应负载变化；便携式电动滑板、小型履带平台、测试台架和教学机器人同样会使用类似规格的锂聚合物电池。其核心价值不在于单纯储存能量，而在于在重量受限的条件下提供较高放电倍率，使动力系统能够获得瞬时峰值功率。

结构建模时，首先需要确定电芯本体的安装边界。电池整体呈规则长方体，边角在实物中受软包封装和热缩膜约束，并非尖锐直角，因此在数模中对棱边和端部过渡进行了适度表达。长宽高方向的尺寸直接决定设备电池仓的内空尺寸，设计仓体时不能只按电芯理论尺寸留位，还需要考虑热缩膜厚度、标签贴纸、线束弯曲半径以及插头插拔空间。若电池采用绑带固定，底面应保留足够平整支撑区；若采用仓盖压接，则应避免局部压力集中在电芯边缘或引出线根部。

主回路线束是建模中需要重点处理的部分。红色正极大线与黑色负极大线从电池端部出线，经过自然弯曲后汇入黄色插头。线束在数模中以空间曲线方式表达，能够帮助结构工程师检查上机后的干涉情况。实际装配时，动力线不宜被强行折成小半径弯角，也不应被机架、碳板或金属件压紧。走线方向若与螺旋桨、车轮、传动带等运动部件距离过近，即使静态装配没有干涉，振动后也可能出现磨损。模型中将线缆的弯曲姿态保留出来，正是为了在整机布局阶段提前判断线束长度、插头朝向和维护拆卸路径。

端部的白色平衡插头用于单体电压采集。六串电池对应六节电芯，平衡接口内部线芯较多，线束较细，不能承受大拉力。模型在该位置表现了多根细线并排引出的形态，便于设计电池仓时预留平衡充插头的插拔空间。在充电器连接、日常维护和设备检修中，平衡插头通常比动力插头更脆弱，若仓体开口过小，用户会被迫拉扯线身，长期使用后容易造成断线或接触不良。合理的结构设计应让平衡插头位于可见、可触碰、但不会被运动件剐蹭的位置。

黄色动力插头采用防呆外形，插头壳体较宽，金属端子藏在绝缘外壳内部。建模时保留了插头的外形轮廓和插合方向，可用于检查电池与电调之间的连接空间。插头附近不宜紧贴机架壁面，因为手指需要捏住插头本体进行插拔，而不是通过拉线完成分离。若设备内部空间紧凑，还应在插头周围预留热收缩管、防滑纹和连接器公差所需的余量。

电池外表面的标签区域表达了容量、放电倍率、电压等识别信息的贴附位置。对结构设计而言，标签不仅是外观元素，也提示了电芯主面的朝向。电池仓的开窗、绑带位置和固定压片应尽量避开标签边缘翘起区域，同时保证散热路径不被完全封闭。高倍率放电时，电芯、连接线和插头都会产生热量，密闭金属仓虽然保护性能好，但若没有空气流通或导热路径，连续大负载下温升会更明显。

在整机布置中，该类电池通常同时承担能量源和配重件的角色。无人机需要把电池放在重心附近，通过前后移动调整飞行姿态；车模则需要考虑电池低位安装以降低重心；机器人平台常把电池布置在底盘中部，避免单侧载荷导致行走偏差。三维模型将电池本体、粗动力线、平衡线和插头作为一个完整组件表达，有利于在总装阶段评估质量中心、拆装顺序和线缆固定点。

建模细节上，电芯外壳的平行棱线、端部封装区、热缩膜包覆边界、标签平面、线束交汇区和插头壳体均有明确形体关系。软包电池不同于刚性金属壳体电池，外部不能承受强冲击和尖锐夹持，因此固定方式多采用魔术贴绑带、泡棉压紧、带圆角的塑料仓或橡胶垫限位。数模可作为电池仓设计的参考边界，用于校核仓体内宽、长度余量、高度压紧量、出线槽宽度以及插头旋转空间。

工程应用中，该模型适合用于动力系统布局评审、线束路径检查、接插件干涉分析、维护空间验证和教学演示。通过完整呈现电池从电芯本体到平衡接口、动力线缆和快插接头的结构关系，设计人员可以在加工物理样机前发现电池仓过浅、插头无法插拔、线束弯曲半径不足、平衡线被压覆等常见问题，从而减少后期返工。
