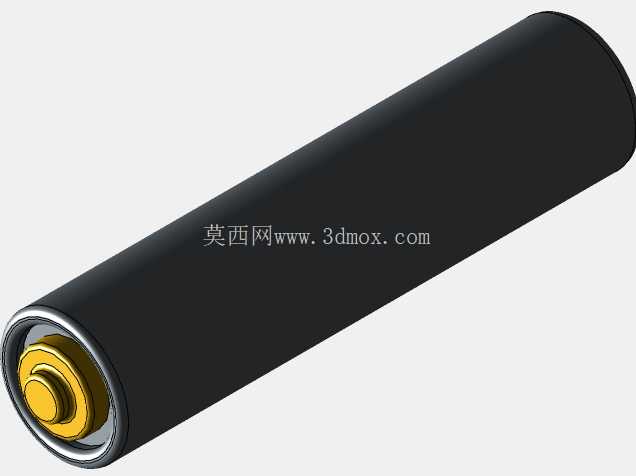

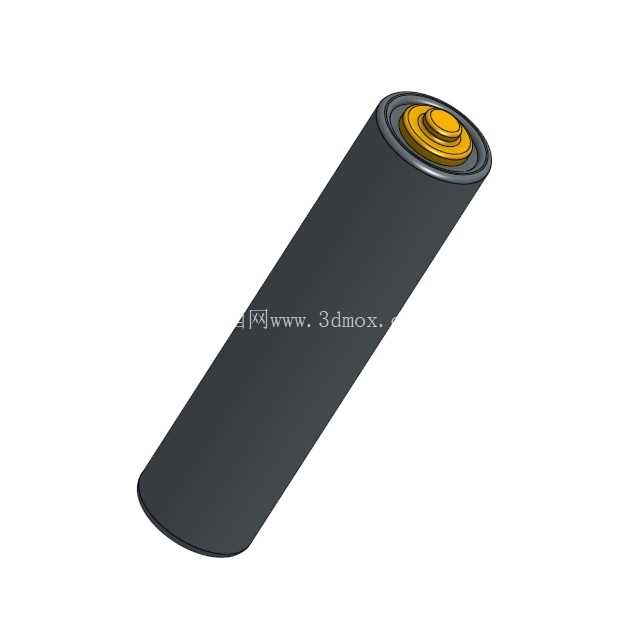

普通AAA干电池三维结构设计模型

　　日常接触到的AAA规格圆柱干电池，是小功率便携电子设备最常用的独立供电单元，从电视空调遥控器、无线鼠标键盘，到小型手电筒、儿童电动玩具、便携数码配件，几乎所有低功耗手持或桌面小型电子设备，都能见到这类电池的应用场景。做这类电池的三维建模时，首先要明确的是其作为标准件的适配属性——绝大多数消费电子的电池仓设计，都是围绕AAA电池的通用尺寸边界做公差匹配，因此建模时的外形尺寸控制是第一优先级，不能随意调整柱体直径、总长度以及正极端的凸起结构尺寸，否则会导致后续做电池仓装配干涉，或是电池装入后接触不良的问题。

　　从结构设计逻辑来看，AAA电池采用圆柱卷绕式的内部电芯布局，外部包裹金属钢壳作为负极载体，正极端采用多层金属冲压件叠加的凸起结构，保证和电池仓正极弹片的可靠接触，负极则是壳体底部的平整端面，配合电池仓的负极弹簧实现压紧接触。建模过程中，柱体主体部分要做微小的脱模斜度处理，匹配实际电池生产时的钢壳冲压脱模工艺，不能做成绝对的等直径圆柱，否则和实际量产零件的尺寸特征不符；正极端的凸起部分要还原多层台阶的结构特征，最顶端的接触凸点要做圆角处理，避免尖锐边缘刮伤电池仓的接触弹片镀层，同时要注意正极绝缘密封圈的位置，在钢壳和正极帽之间预留0.2mm左右的环形间隙，还原真实电池的绝缘结构，避免三维装配时出现正负极结构连通的错误。

　　在实际设备选型适配中，AAA电池的安装边界需要考虑电池仓的弹片压缩量，通常单节AAA电池的仓体长度要比电池本体长度多1-1.5mm，给负极弹簧预留压缩行程，直径方向则要预留0.3-0.5mm的间隙，方便电池装入和取出，同时避免电池使用过程中漏液膨胀导致卡在仓内无法取出。建模时还要注意电池外表面的包覆层特征，虽然外观标签不影响结构装配，但如果是做产品渲染或者整机数字样机展示，标签区域的位置要和实际电池的包覆范围一致，标签边缘距离正负极的安全距离要符合安规要求，不能让标签覆盖到正负极的金属接触区域，避免出现绝缘遮挡导致的供电中断。

　　从功能特性来看，这类一次性干电池的输出电压稳定在1.5V，适合持续小电流放电的场景，建模时不需要还原内部的化学电芯结构，只需要把外部的装配接口尺寸做准确，就能满足绝大多数消费电子结构设计的装配校验需求——很多结构工程师在做小型手持设备的电池仓设计时，都会先调用标准AAA电池模型做干涉检查，提前验证仓体的尺寸、弹片的位置、仓盖的扣合结构是否合理，避免开模后出现电池装不进去、接触不良的问题。另外要注意的是，电池的负极端面不是绝对的平面，实际量产的电池负极会有非常微小的内凹弧度，建模时如果做成完全平面，在做装配仿真时会出现接触应力集中的误判，需要给负极端面添加0.1mm左右的内凹曲面特征，匹配实际零件的冲压成型特征。正极端的凸起高度也要控制在标准范围内，过高会导致电池装入时正极顶坏仓内的接触片，过低则会出现接触松动、设备断电的问题。在做整机数字样机的装配检查时，还要考虑多节电池串联排布的间隙，比如两节AAA电池并排布置时，柱体之间的最小间隙不能小于0.5mm，避免电池外壳因为挤压出现破损漏液的风险；如果是首尾串联的排布方式，要在两节电池的接触位置预留导电连接片的安装空间，不能让两节电池的端面直接硬接触，否则会因为装配公差导致接触电阻过大，影响设备供电稳定性。
