45mm口径瓶用金属过滤隔网结构设计

日常饮品制备、家用冲泡器具的配套过滤组件中，适配45mm瓶口尺寸的金属隔网是使用频率极高的小尺寸结构件，这类零件看似结构简单，实则需要兼顾过滤效率、安装稳固性、清洁便利性三个核心需求，很多初期设计的同类零件要么出现安装后易松脱滑落，要么网孔排布不合理导致过滤流速过慢，要么侧边卡扣结构应力集中，多次拆装后出现断裂变形的问题。

从实际使用场景来看，这类过滤隔网主要适配标准口径的玻璃冲泡瓶、冷萃壶、茶水分离瓶，作用是阻隔茶渣、果渣、固体冲泡物料进入饮用端，同时要保证液体能够顺畅通过，不会在隔网上方形成积液。设计时首先确定整体的安装边界：整体外径严格匹配45mm瓶口的内径公差，侧边预留0.15mm的安装间隙，既保证装入时不会出现卡滞，也不会因为间隙过大导致使用过程中出现晃动漏渣。

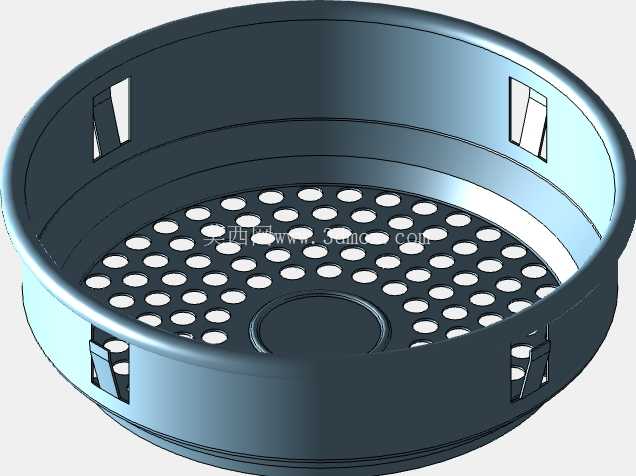

结构设计上，整体采用浅盘式的冲压成型结构，底部为均匀排布的圆形冲孔，冲孔直径根据常见冲泡物料的尺寸设定为3mm，孔间距保持2mm，在保证足够通流面积的同时，能够有效阻挡绝大多数颗粒状茶渣、果籽。冲孔区域没有铺满整个盘底，中心位置预留了直径10mm的无孔实心区域，这个区域的作用一方面是提升冲压成型时底部的结构刚度，避免薄板件在长期使用后出现中部凹陷变形，另一方面也方便用户用手指顶出隔网进行清洁，不用抠住侧边缝隙费力撬动。

侧边的固定结构没有采用传统的整圈过盈配合，而是在侧壁均匀分布了四个向外凸起的卡扣式缺口，每个缺口对应瓶口内壁的定位卡槽，安装时对准卡槽旋转一定角度即可完成锁定，相比过盈配合的结构，这种卡扣式安装不需要借助工具就能徒手拆装，而且多次拆装后不会因为摩擦磨损导致配合松动。侧壁上的卡扣缺口采用冲压一体成型，没有额外的焊接或铆接工序，既降低了加工成本，也避免了拼接缝隙容易藏污纳垢的问题。

材质选用上采用拉丝处理的食品级金属薄板，厚度设定为0.4mm，这个厚度既能够保证冲压成型后的结构刚度，不会因为轻微挤压就出现变形，也不会因为板材过厚导致整体重量偏大，增加瓶口的承重负担。拉丝表面处理相比镜面抛光更耐日常使用的划痕，日常清洁时用普通毛刷就能刷掉网孔里残留的渣渍，不会因为表面过于光滑导致污渍附着力反而变强的问题。

设计过程中需要重点校核的是侧壁卡扣的弯曲应力，因为卡扣位置是整个零件受力最集中的区域，拆装时卡扣会产生一定的弹性变形，如果圆角设置过小，多次拆装后很容易在弯折位置出现疲劳断裂，因此在卡扣的弯折位置预留了R0.5mm的工艺圆角，分散应力集中点，经过反复的拆装模拟测试，能够满足至少上千次的拆装循环而不出现裂纹。另外网孔的排布采用正三角形错排方式，相比正方形排布能够在相同面积下提升15%左右的通流面积，有效降低液体通过时的阻力，避免倒水时出现隔网上方积液漫溢的情况。

实际装配验证阶段，需要确认隔网卡入瓶口后，上边缘与瓶口端面保持齐平，不会突出瓶口影响瓶盖的旋合密封，也不会下沉过多导致过滤位置偏低，无法有效阻隔浮在液面的渣体。隔网的深度设定为12mm，这个深度既能够容纳一定量的过滤渣，不会因为渣体堆积很快堵塞网孔，也不会因为深度过大伸入瓶内过多，占用瓶内的有效容积。很多同类产品容易忽略的细节是隔网边缘的卷边处理，这款设计在隔网的顶部边缘做了向内的微卷边处理，避免冲压后的锋利切口划伤用户的手指，同时卷边结构也进一步提升了整个隔网的径向刚度，减少受挤压时的变形量。

从加工工艺角度来看，整个零件采用单工序级进模冲压即可完成生产，先完成板材的下料，然后冲压底部的网孔，再进行侧壁的拉深成型，最后冲出侧边的卡扣缺口并完成边缘卷边，整个生产过程不需要额外的机加工工序，适合大批量量产，单件的加工成本能够控制在很低的水平，同时也能保证零件尺寸的一致性，不会出现同批次零件尺寸偏差过大无法适配瓶口的问题。表面拉丝处理在冲压完成后进行，避免冲压过程中破坏拉丝纹理的一致性，处理完成后做钝化清洗，去除表面的冲压油污和金属毛刺，满足接触食品的使用要求。
