20毫米管径单孔安装式管夹结构设计

这款20毫米规格的管夹，主要面向小口径管路的固定安装场景，在民用给排水、小型气动回路、低压流体输送、设备内部走线走管等工况中都能见到这类零件的应用。日常做设备布管设计时，这类小规格管夹的选型往往容易被忽略，但实际装配中如果夹持件的匹配度不足，很容易出现管路窜动、长期振动磨损管壁、接口受力渗漏等问题，因此在建模阶段就需要把实际安装的边界条件全部考虑到位，避免后期现场装配出现干涉或者固定强度不足的问题。

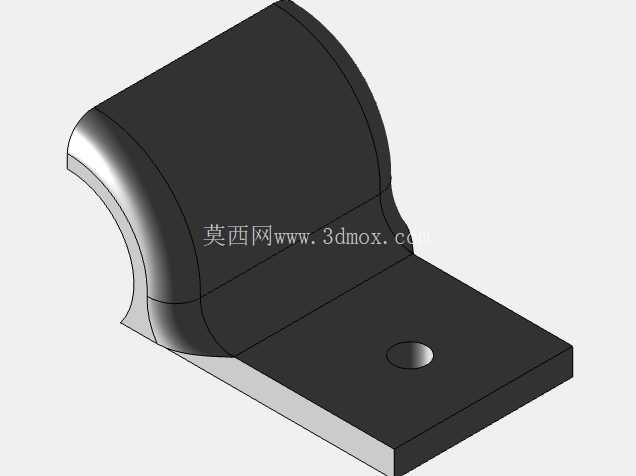

从结构设计逻辑来看，这款管夹采用了一体式弯折成型的结构思路，上部为适配20毫米管径的弧形夹持面，弧形段的曲率完全匹配目标管材的外径，夹持时可以实现更大面积的贴合，相比点接触或者线接触的夹持结构，面接触的形式可以有效降低管壁局部受压应力，避免长期夹持下薄壁管材出现形变，尤其是针对PVC、PE这类塑料管材，或者薄壁铜管、铝管的固定场景，均匀的贴合面能大幅降低管材被夹裂的风险。下部为平直的安装底板，底板上设置了单个圆形安装孔，这种单孔安装的设计适配性更强，在安装面空间受限、或者需要小角度调整夹持方向的场景下，单孔结构不会像双孔安装那样对孔位精度有极高要求，现场施工时可以根据管路实际走向微调管夹角度，降低安装对位的难度。

尺寸边界方面，弧形夹持段的内径严格匹配20毫米的公称管径，建模时预留了合理的公差间隙，既不会因为间隙过小导致管材无法卡入，也不会因为间隙过大出现夹持松动的问题。弧形段的弯折圆角做了平滑过渡处理，没有尖锐的棱边，一方面是避免安装时划伤操作人员，另一方面也防止棱边长期接触管壁磨破管材外层，尤其是针对带保温层的管路，平滑的接触面可以减少保温层的局部破损。安装底板的厚度经过受力校核，在常规M6或者M4规格的紧固件锁紧下，不会出现底板翘曲变形的问题，底板与弧形段的连接位置做了加强过渡，避免长期受管路振动载荷出现连接位置断裂的情况。

实际应用中，这类管夹可以适配多种安装基面，不管是金属型材框架、墙面预埋固定座，还是设备壳体的安装面，只需要匹配对应规格的螺栓或者自攻螺钉即可完成固定。相比双螺栓对夹式的管夹，这种一体式单孔安装的零件零件数量更少，安装工序更简单，在批量布管的场景下可以大幅提升装配效率，比如小型自动化设备的内部气管排布、家装水电的明装管路固定、户外小型管线的支架固定等场景，都能发挥结构简单、安装便捷的优势。建模过程中，弧形面与安装平面的垂直度、安装孔与夹持弧面的同轴度位置都做了严格的约束，确保生产出的零件在安装后，管路的走向与安装面保持平行，不会出现管路别劲的情况。另外整个零件的外形没有多余的凸起结构，安装后整体占用空间小，在排布密集管路的场景下，相邻管夹之间不会出现干涉，可以有效压缩管路排布的整体空间，提升设备内部或者安装面的空间利用率。

从受力角度分析，弧形夹持段的高度经过优化，既可以保证对管材有足够的包裹角度，提供充足的夹持摩擦力防止管材轴向窜动，又不会因为包裹过高导致管材卡入时需要过大的变形量，提升装配的便捷性。安装孔的位置设置在底板的中心区域，锁紧时的压紧力可以均匀传递到整个底板面，避免单侧受力导致底板倾斜，保证夹持面与管材的充分贴合。整体结构没有复杂的曲面或者特殊工艺结构，不管是采用钣金冲压成型还是注塑成型，都可以实现低成本批量生产，不需要额外的复杂机加工工序，适合作为标准通用五金件进行规模化应用。
