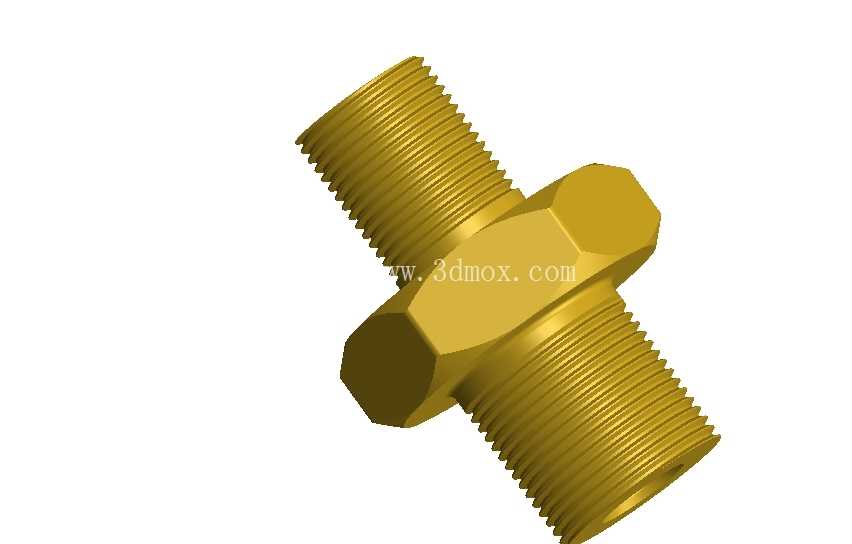

黄铜外丝六角过渡接头结构设计方案

在民用给排水、小型气动回路、低压燃油输送、卫浴管路布设等场景中，这类两端外螺纹的黄铜接头是管路变径、转向、延长连接时的核心过渡元件，日常选型时经常会碰到两端适配不同管径螺纹的需求，这款接头的结构就是针对这类等径或近径外丝对接场景开发的。从实际使用的工况来看，这类黄铜接头的适用压力范围通常在1.6MPa以内，适配介质包括常温清水、压缩空气、无腐蚀性轻质油品，因为黄铜材质本身的切削性能优异，冷镦成型后尺寸稳定性好，抗锈蚀能力优于普通碳钢，不需要额外做表面镀锌处理，在卫浴、小型气动设备的外露管路中使用时，长期接触潮湿空气也不容易出现锈渍污染管路介质的问题。

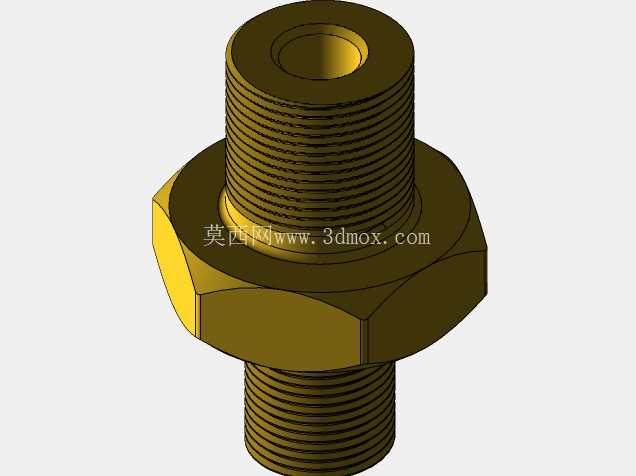

设计这款接头的时候，首先要明确两端螺纹的同轴度公差，因为两端都是外螺纹结构，如果同轴度偏差超过0.1mm，安装时就会出现一端拧入到位后另一端螺纹歪斜的问题，轻则导致螺纹密封失效出现渗漏，重则会拧裂与之对接的塑料或铜质内螺纹基座。中间的六角扳拧结构是整个零件的受力基准，设计时六角的对边尺寸要匹配常用的开口扳手规格，不能随意设定非标准尺寸，否则现场安装时找不到适配的扳手，会直接提升施工难度；六角的厚度也要经过受力校核，要保证在额定拧紧力矩下，六角棱边不会出现崩裂、塑性变形的问题，毕竟黄铜的硬度比碳钢低，扳拧部位如果厚度不足，很容易在拧紧时打滑。

从安装边界来看，两端外螺纹的有效旋合长度要匹配对应规格内螺纹的最小旋合深度要求，不能为了压缩零件总长度刻意缩短螺纹段，否则螺纹啮合扣数不足，受压时会出现接头崩脱的风险。螺纹末端要设计合理的导入倒角，倒角角度通常取30度到45度，方便安装时快速对准内螺纹孔，避免螺纹首扣错牙导致的螺纹损伤。中间六角部位与两端螺纹的衔接处要设计退刀槽，退刀槽的宽度要满足螺纹加工时的退刀需求，同时槽底的圆角不能过小，避免应力集中导致零件在受侧向力时从衔接处断裂。

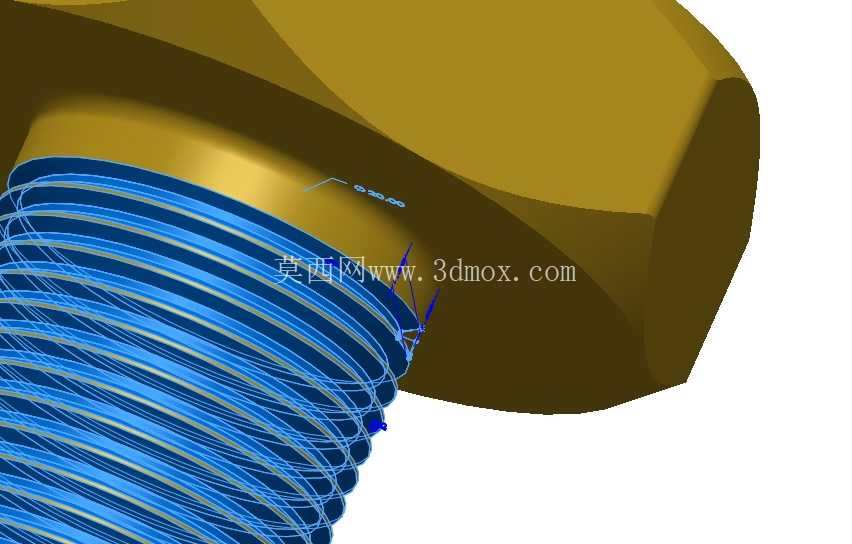

实际建模过程中，要注意螺纹牙型的细节还原，虽然很多三维建模时会采用装饰螺纹线简化表达，但如果是用于后续的数控加工编程，就需要绘制准确的牙型轮廓，保证螺距、牙型角、大径小径的尺寸符合公制或英制管螺纹的标准要求。黄铜材质的零件加工通常采用六角棒料直接车削成型，建模时就要考虑棒料的下料尺寸，尽量减少加工余量，降低材料损耗。另外，这类接头如果用于密封要求较高的场景，螺纹段通常会配合生料带、密封胶使用，设计时不需要额外加工密封槽，依靠螺纹啮合的间隙填充密封材料即可实现密封，这样的结构也能降低加工成本，适合批量生产。

在管路布设时，这类接头的六角部位就是安装时的受力点，不允许通过管钳夹持螺纹段进行拧紧，否则会破坏螺纹牙型导致密封失效，所以六角的位置要设置在整个接头的中间位置，保证两端螺纹拧入时，扳手的操作空间足够，不会被相邻的管路部件干涉。很多现场安装出现的渗漏问题，除了密封材料缠绕不当之外，很大一部分原因是接头的六角位置设计不合理，扳手无法卡到位导致拧紧力矩不足，所以建模时就要模拟扳手的操作空间，预留足够的扳拧间隙。另外，黄铜材质的延展性较好，在受到轻微的管路震动时，能吸收一部分震动能量，比刚性更强的不锈钢接头更适合用在有小幅震动的小型设备管路中，比如小型空压机的输气回路、家用净水器的管路连接，都能看到这类结构接头的应用。
