焊接设备用紧凑型双轮送丝机构结构设计

　　在气体保护焊接、激光填丝焊接、3D打印熔覆送丝这类需要稳定输送丝状耗材的作业场景中，送丝机构的运行稳定性直接决定了最终工艺成型质量，一旦出现送丝卡顿、打滑、送进量波动，就会造成焊缝断弧、填丝不足、熔覆层厚度不均等直接影响工件质量的问题，这款双轮压紧式送丝机构，就是针对小负载、紧凑型安装场景设计的焊丝输送单元。从实际使用场景来看，这类送丝机构常配套在小型自动焊接专机、手持焊枪内置送丝单元、桌面级金属熔覆设备上，不需要大扭矩的远距离送丝能力，更侧重安装空间紧凑、送丝压力可调、穿丝操作便捷这几个核心使用需求。

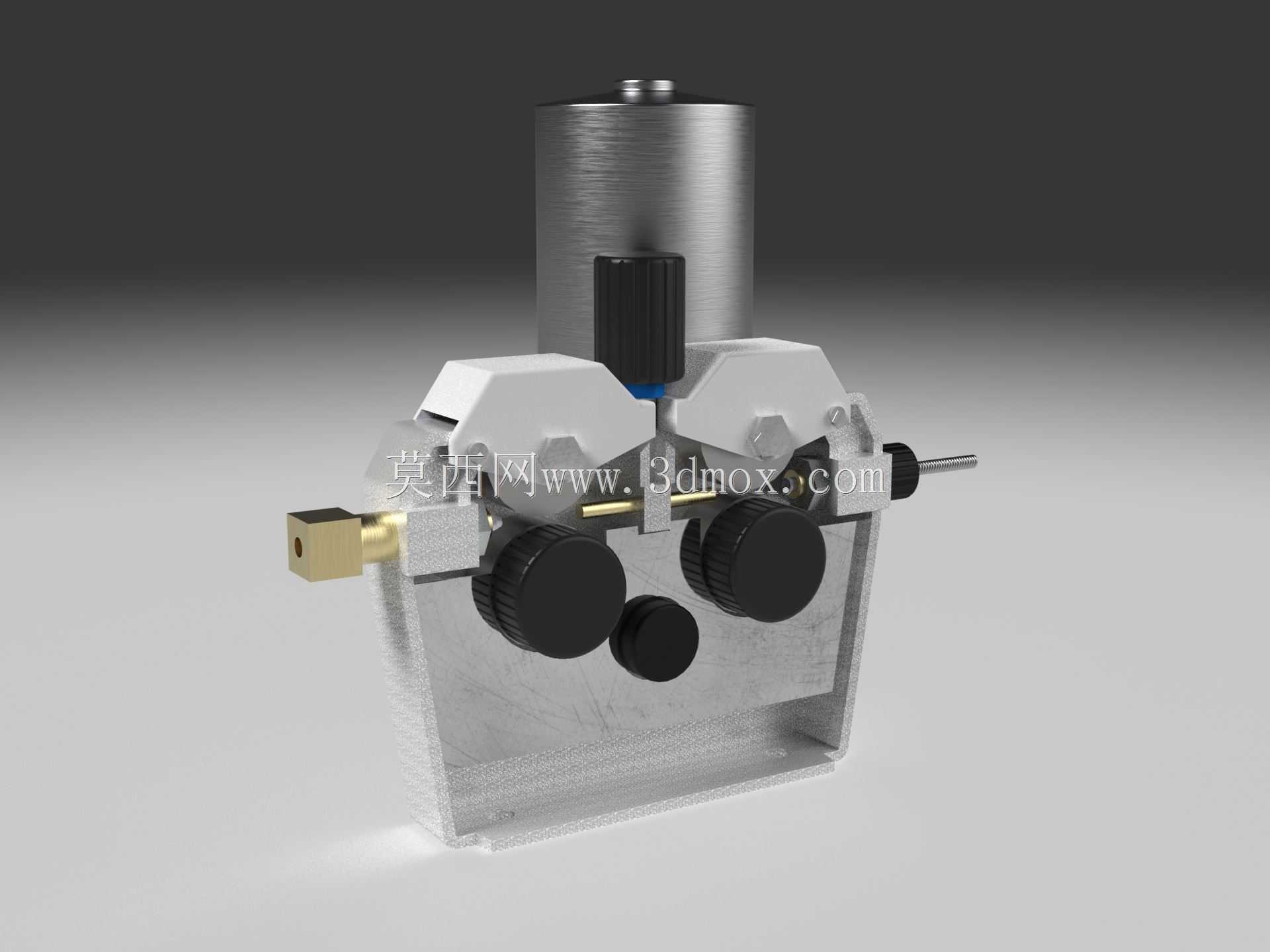

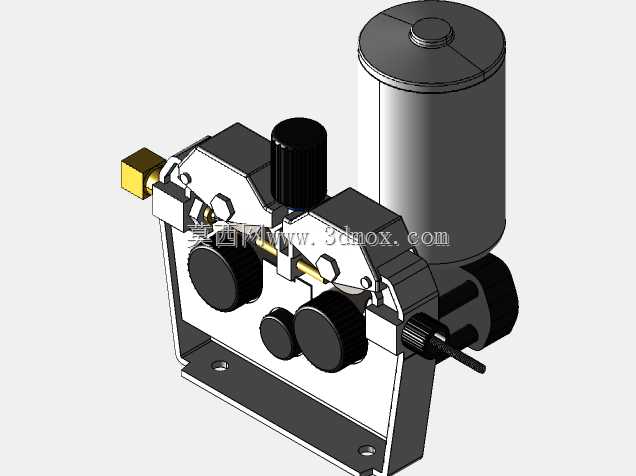

　　整个机构的动力输入采用侧置直连的驱动布局，驱动电机竖直安装在基座上方，通过减速齿轮组将动力传递到下方的主动送丝轮，两个送丝轮平行布置在基座中部的安装槽内，其中一个送丝轮与驱动轴固连作为主动轮，另一个送丝轮安装在可摆动的压紧臂上，通过顶部的压紧调节旋钮调整两个轮之间的压紧力，适配不同直径、不同硬度的焊丝材质，从常见的0.8mm碳钢焊丝，到1.2mm的不锈钢焊丝、1.6mm的铝焊丝，都可以通过调整压紧力获得足够的送进摩擦力，同时不会因为压力过大压伤焊丝表面造成送丝阻力增大。基座采用开放式的槽型结构设计，焊丝导入端设置了带定位孔的黄铜导向接头，导向接头的内孔与送丝轮的送丝切线方向严格对中，焊丝从导向接头穿入后可以直接进入两个送丝轮的啮合槽内，不需要额外调整穿丝位置，日常更换焊丝时只需要扳开压紧臂的锁扣，将焊丝穿过导向头送到送丝轮位置，压下压紧臂就可以完成穿丝操作，相比封闭结构的送丝机构，穿丝作业的效率提升非常明显，也能减少穿丝过程中焊丝弯折造成的送丝故障。

　　机构的送丝出口端设置了硬质的导丝嘴，导丝嘴的内孔根据焊丝直径做匹配设计，能够在焊丝送出送丝轮之后提供一段稳定的导向支撑，避免焊丝因为自身刚度不足在送出端发生弯折，保证焊丝送出的位置精度，在配套自动焊接设备时，导丝嘴可以直接和焊枪的送丝软管对接，减少送丝路径上的阻力突变点。从安装边界来看，整个机构的基座采用一体化的折弯金属结构，底部预留了四个标准安装孔位，可以直接固定在设备的安装面板上，整体外轮廓没有突出的尖锐结构，所有调节旋钮都布置在机构的上表面和侧方操作面，安装后不需要预留过大的操作维护空间，在小型焊接设备的有限舱内空间里也能完成布置。设计过程中特意将压紧调节机构做了简化，没有采用复杂的弹簧预紧刻度结构，而是通过旋钮的螺纹进给直接调整压紧臂的下压量，操作人员可以根据实际送丝的手感调整压力，在保证送丝不打滑的前提下尽量减小压紧力，延长送丝轮的使用寿命，同时也避免压伤软质铝焊丝这类容易变形的耗材。机构上还设置了一个小直径的辅助压轮，布置在两个主送丝轮的下方位置，当焊丝直径较细、刚度较低时，辅助压轮可以托住焊丝，避免焊丝从两个送丝轮的槽位中脱出，提升细焊丝输送时的稳定性。

　　整个传动结构的齿轮都封闭在基座上方的护罩内部，避免焊接过程中产生的飞溅、金属粉尘进入齿轮啮合面造成磨损，日常维护只需要定期清理送丝轮槽内的金属碎屑，检查导向接头和导丝嘴的磨损情况即可，不需要复杂的拆解保养。在实际选型配套时，这类送丝机构的送丝速度范围可以覆盖常规焊接工艺的0.5m/min到15m/min的需求，通过调整驱动电机的转速就可以匹配不同焊接电流下的送丝量要求，因为整体结构的传动路径短，传动间隙小，送丝速度的响应速度很快，在需要脉冲送丝、往复送丝的特殊焊接工艺场景下，也能快速跟随控制信号调整送丝状态，不会因为传动滞后造成送丝量偏差。和常见的大型四轮送丝机构相比，这款双轮结构的送丝机构重量更轻，整体体积更小，不仅可以固定安装在设备机架上，也可以集成在移动送丝包、手持焊枪的就近送丝单元上，缩短焊丝从送丝轮到焊枪嘴的距离，减少长距离送丝造成的阻力波动，尤其适合小空间安装、轻量化配套的焊接作业场景。
