带耐磨外罩的气动输送弯管结构设计

在粉体、颗粒物料的正压稀相、密相气动输送系统中，管路转向位置的磨损问题一直是现场运维的核心痛点，常规无缝弯管在高速物料的持续冲刷下，短则数周长则数月就会出现磨穿漏料的情况，不仅造成物料损耗、车间扬尘，还会频繁停机更换管路，直接影响整条输送线的运行效率。这款气动输送弯头就是针对该类工况开发的专用管路转向部件，核心设计围绕抗磨、长寿命、易维护三个核心需求展开。

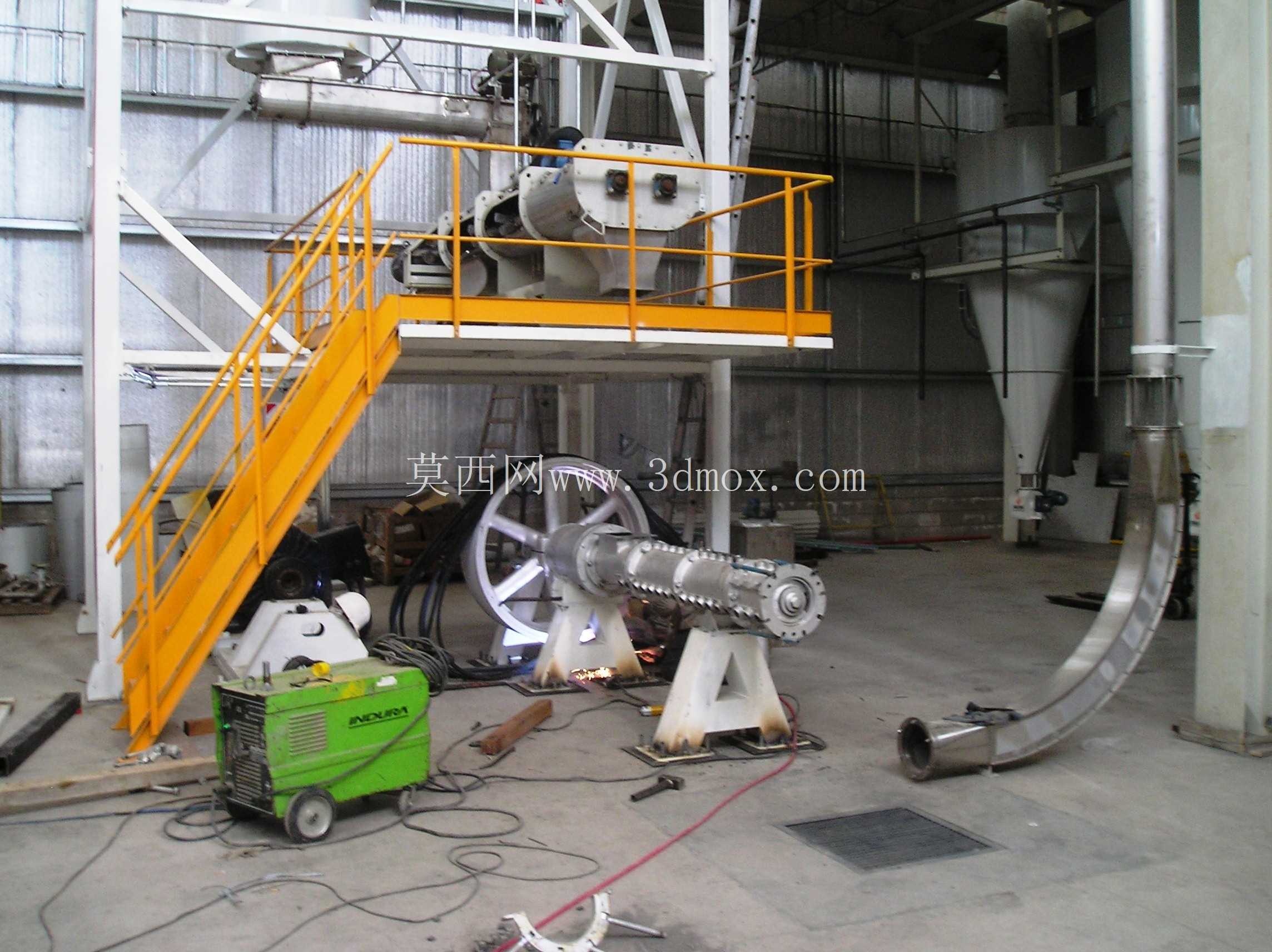

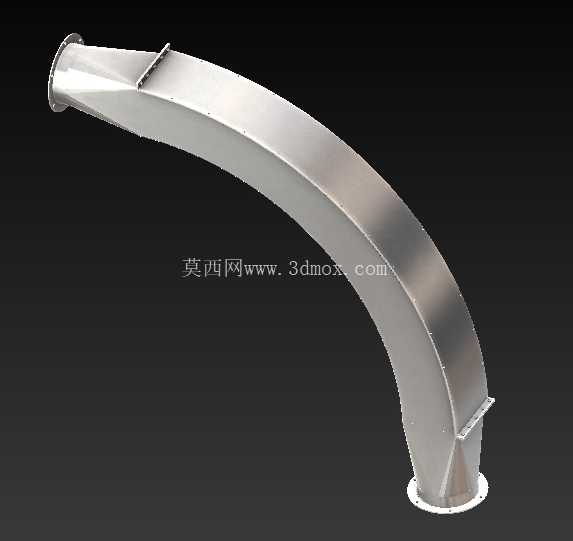

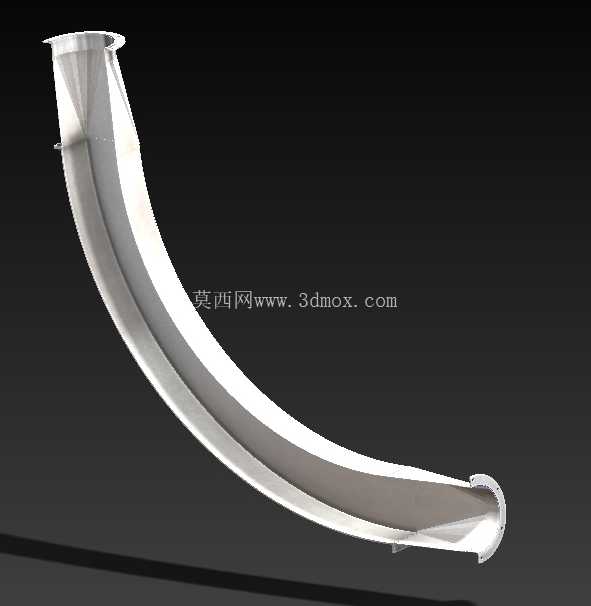

从结构设计逻辑来看，这款弯头采用了6:1的弯曲直径比，远大于普通冲压弯头1.5D、2D的弯曲半径设计，大曲率半径的流道可以让物料在转向过程中尽可能沿着弯管外壁平缓滑行，减少物料与管壁的垂直撞击角度，从流道形态上降低冲刷磨损的速率，同时大曲率流道也能减少输送过程中的压损，降低气源端的能耗，对于长距离输送线路来说，压损的降低可以有效提升末端的输送浓度，避免管路堵料的情况发生。

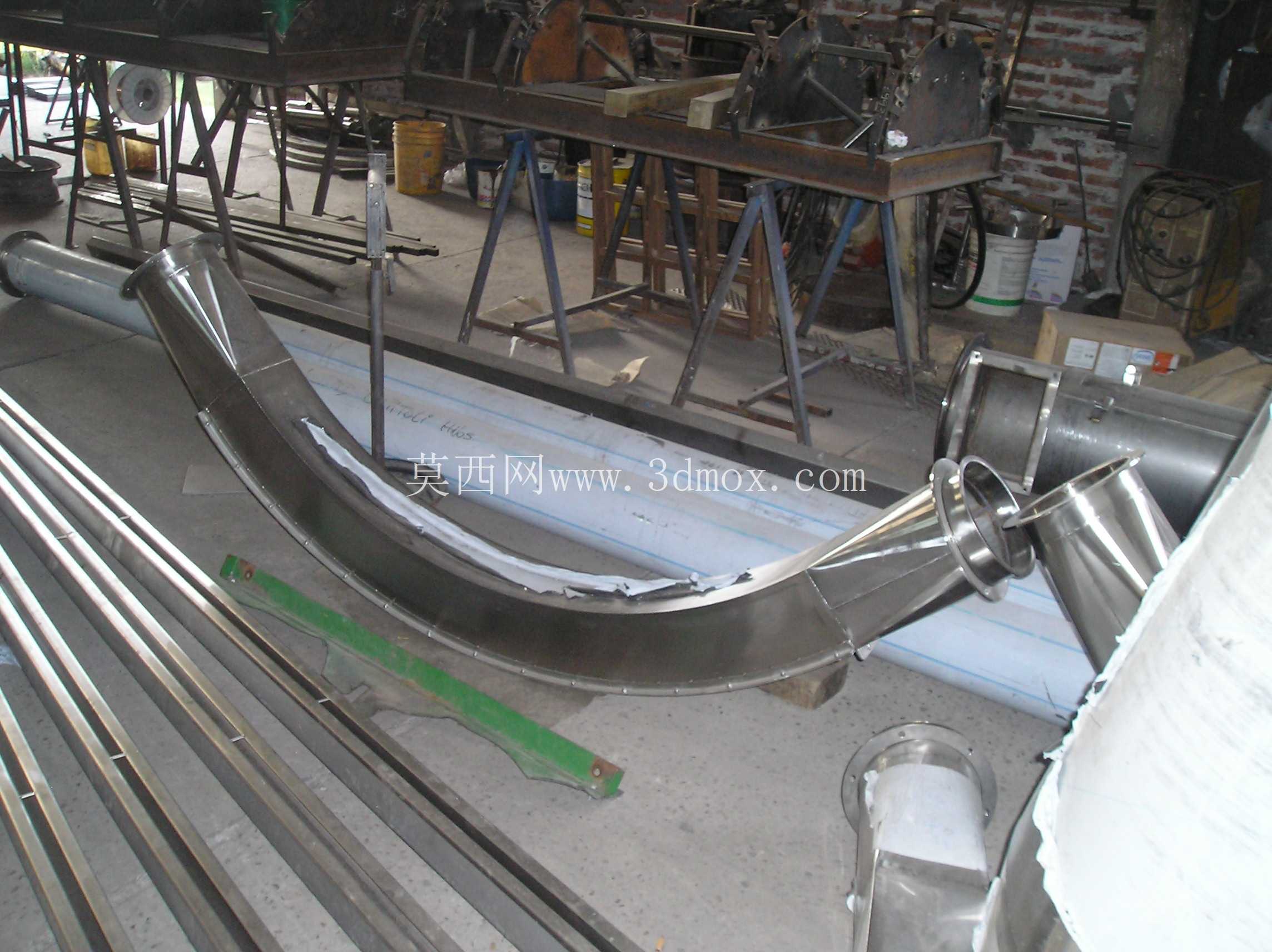

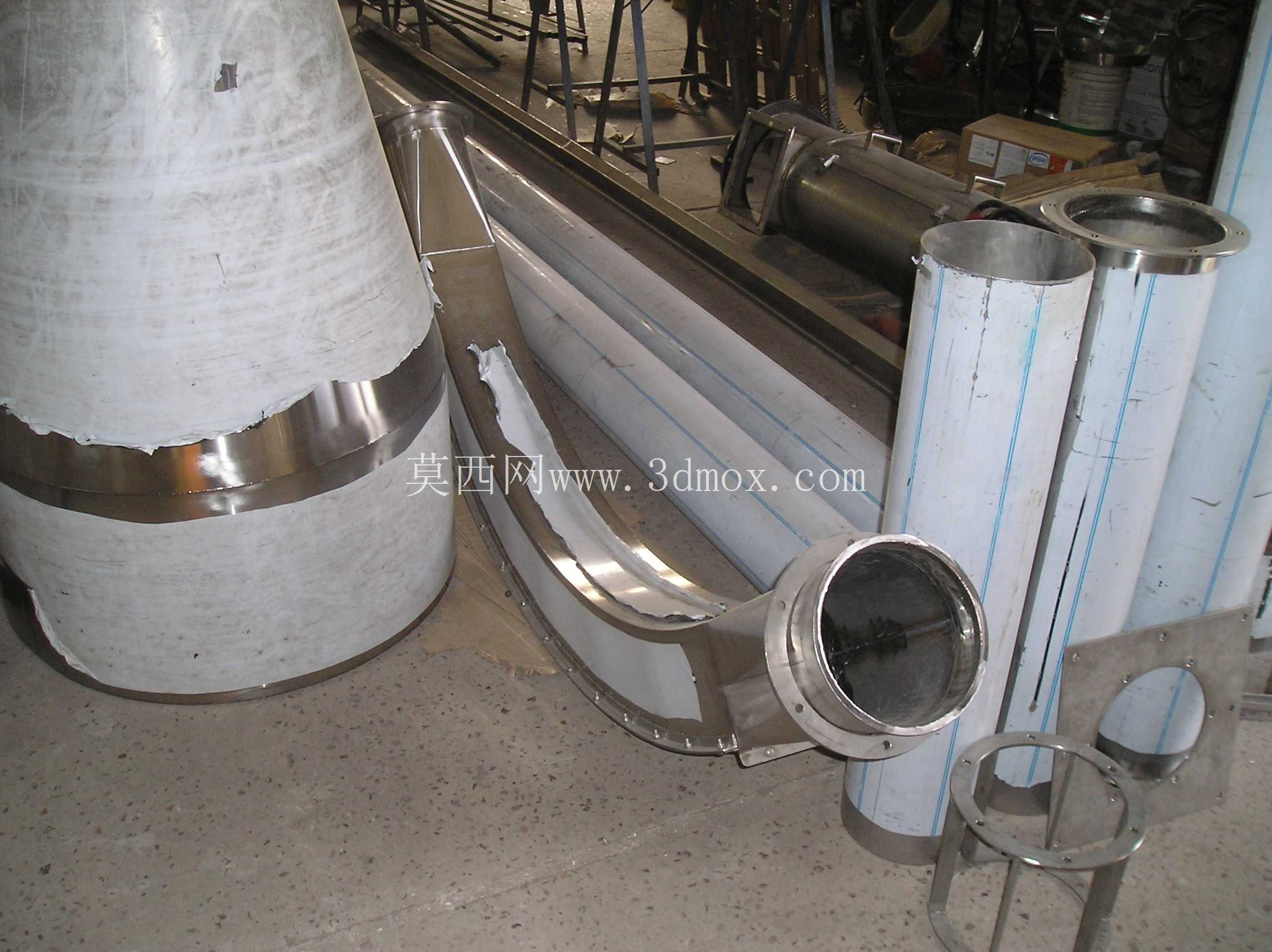

产品最核心的抗磨设计是配置了可拆卸的AR钢制外罩，AR钢作为高耐磨合金钢材质，本身具备极高的表面硬度与抗冲击性能，外罩覆盖在弯管受物料冲刷最严重的外侧弧面区域，当输送过程中物料持续撞击、摩擦弯管外壁时，耐磨外罩作为第一损耗件承担绝大多数的磨损作用，不需要整体更换弯管本体。外罩采用可拆卸的连接结构，日常运维时只需要在停机状态下拆下磨损到限的外罩，更换新的外罩即可快速恢复管路功能，相比传统整体更换弯管的方式，不仅大幅降低了备件成本，还能将单次维护的停机时间压缩到原来的三分之一以内，对于连续生产要求高的化工、粮食、建材加工场景来说，这种可更换耐磨层的设计实用性极强。

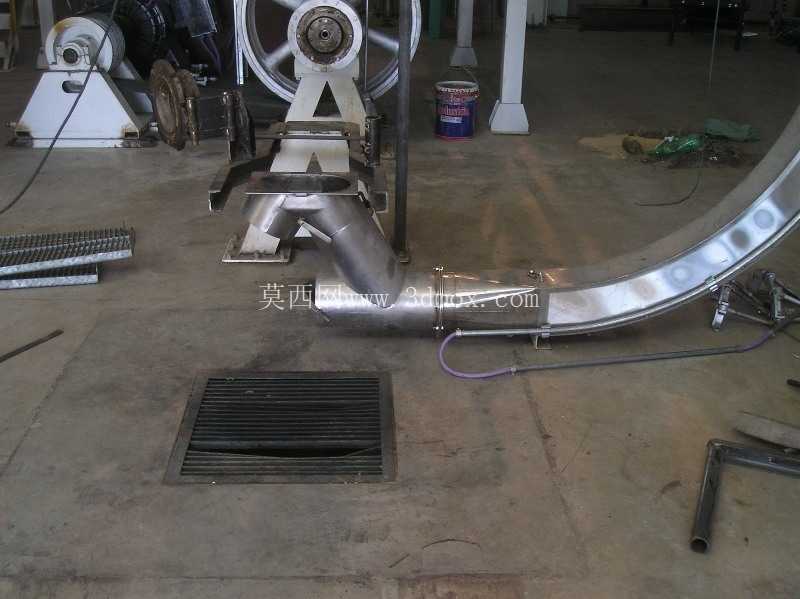

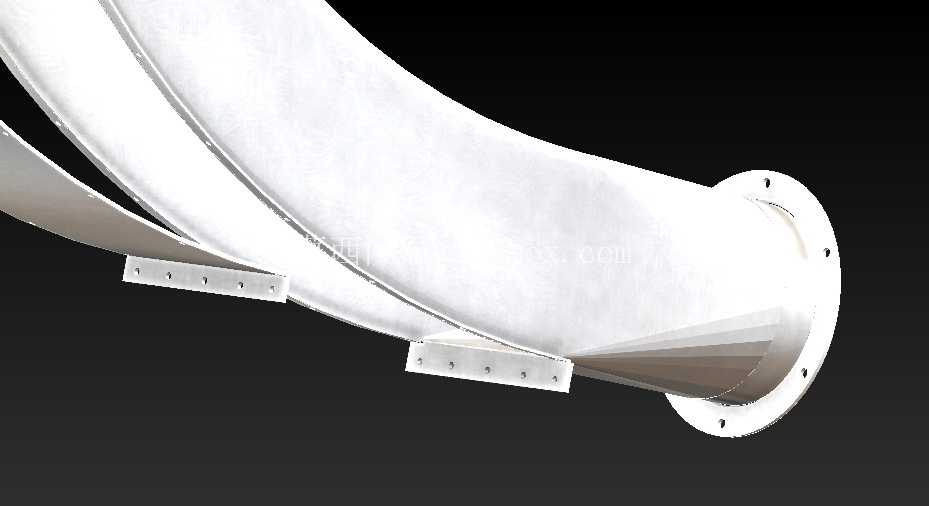

从安装边界来看，这款弯头两端采用标准法兰连接结构，法兰的螺栓孔位、密封面尺寸匹配常规气动输送管路的通用法兰标准，不需要额外加工过渡连接件就可以直接对接现有管路，安装时只需要注意将耐磨外罩的位置调整到物料冲刷的外侧弧面，也就是弯管转向时物料受离心力作用贴靠的一侧，即可保证耐磨结构发挥最大效用。弯头的整体流道内壁做了平滑过渡处理，没有突兀的台阶、焊缝凸起，避免物料在管路内部挂壁、积料，对于容易吸潮、有粘性的粉体物料来说，平滑的内壁可以减少残留，避免长期积料导致的管路堵塞、物料变质交叉污染等问题。

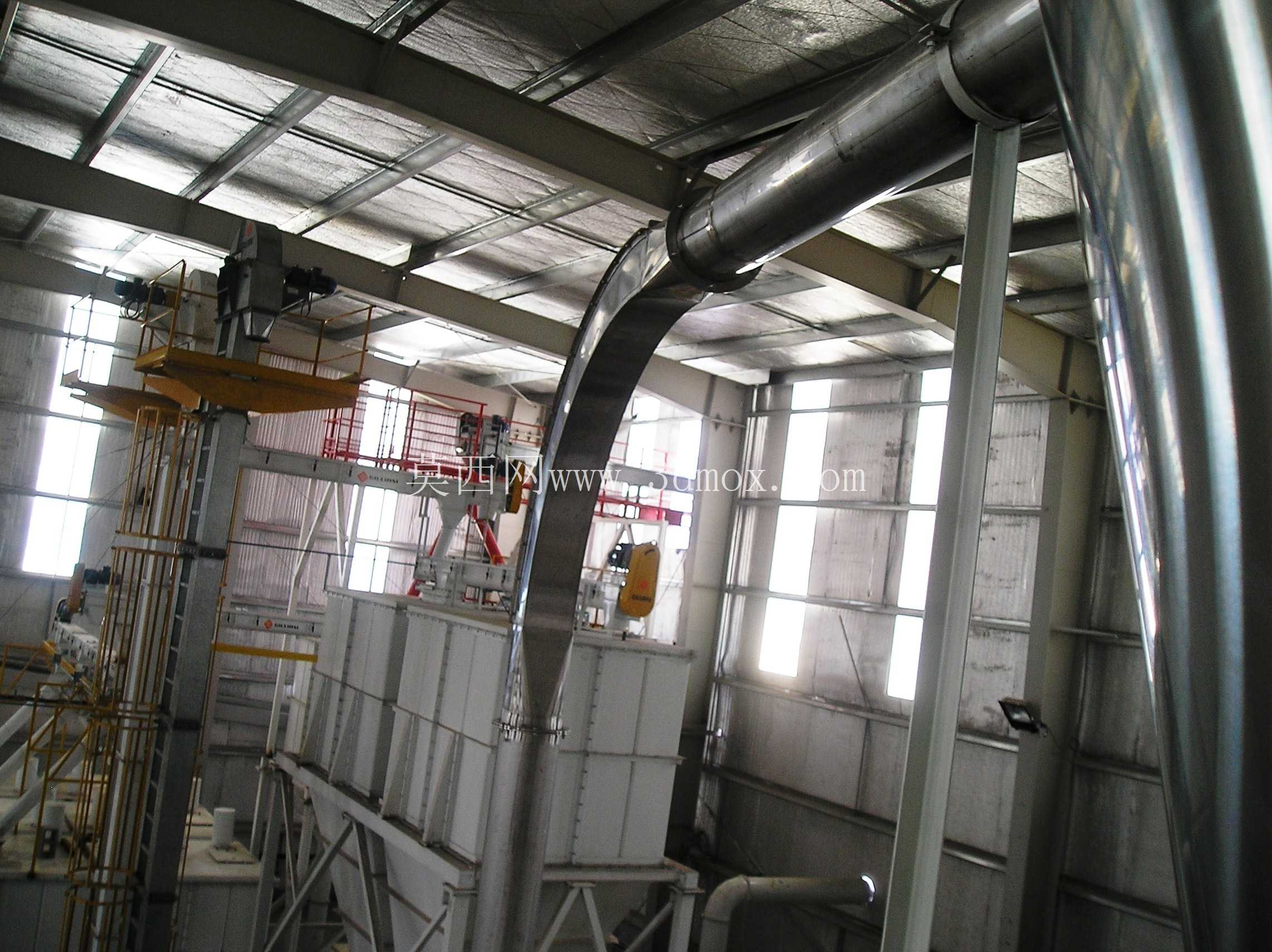

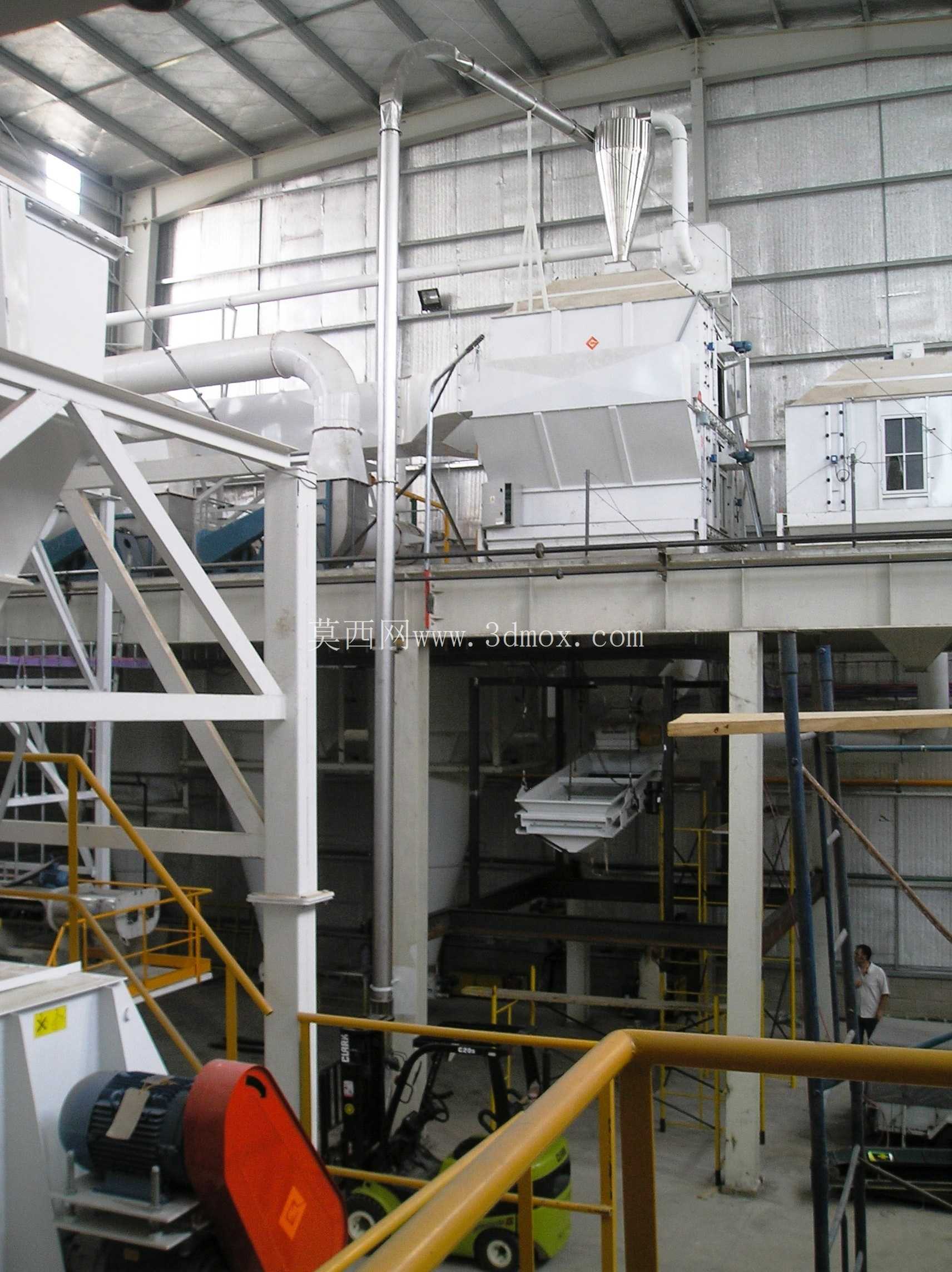

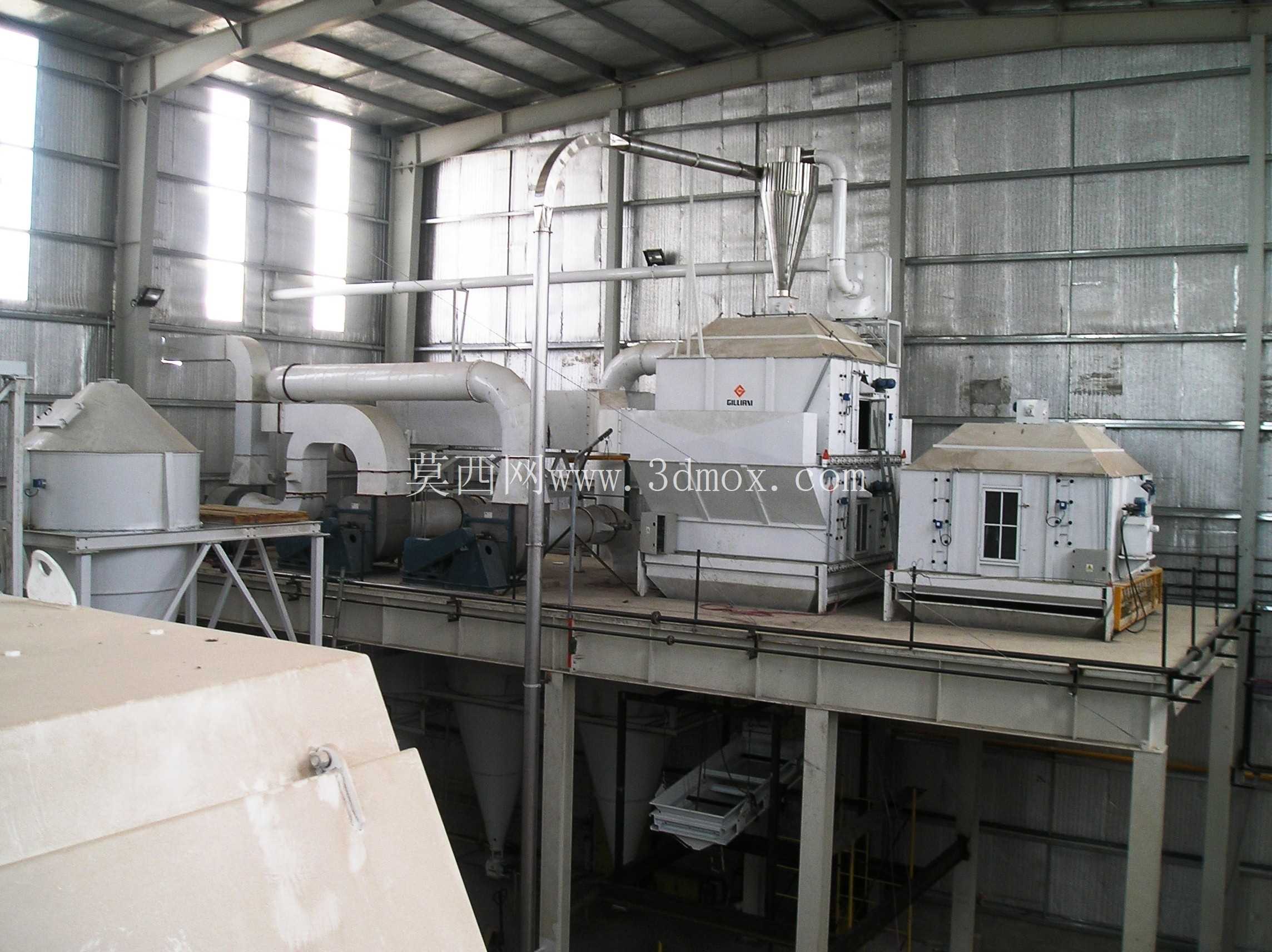

在实际应用场景中，这款弯头可以适配粮食加工行业的小麦、玉米气力输送，建材行业的水泥、粉煤灰输送，化工行业的塑料粒子、粉状原料输送，以及冶金行业的矿粉、除尘灰回收输送等多种工况，相比普通陶瓷贴片弯头，钢制耐磨外罩的抗冲击性能更好，在输送有一定粒径的颗粒物料时，不会出现陶瓷片碎裂脱落的问题，可靠性更高；相比整体加厚的铸石弯头，这款产品的整体重量更轻，安装时不需要额外做管路支撑加固，高空管路布置时的安装难度更低。

建模过程中需要重点关注弯管的曲率连续性，保证内弧、外弧的弯曲半径全程一致，避免流道出现局部缩径或者扩径的情况，两端法兰的同轴度、端面垂直度要控制在公差范围内，保证安装后管路的密封性能，可拆卸外罩与弯管本体的贴合面要做贴合度处理，避免存在缝隙导致物料钻入夹层加速本体磨损，连接螺栓的位置要预留足够的扳手操作空间，方便现场运维人员拆装更换。
