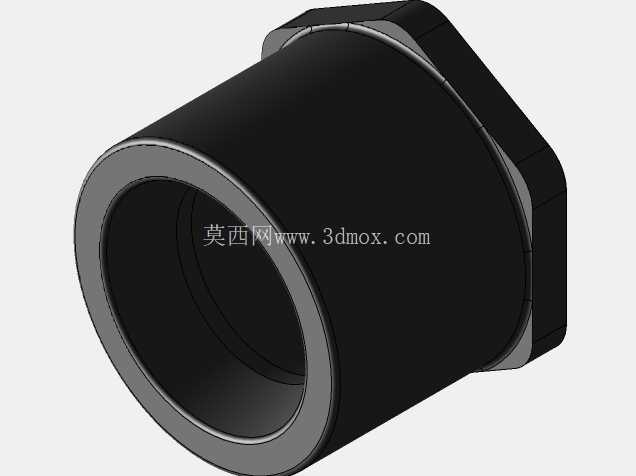

Schedule80规格PVC异径变径套管结构

　　在民用建筑给排水、化工流体输送、市政管网改造、工业循环水系统的管路布设场景中，不同公称通径的PVC管线衔接一直是管路设计里的常见节点，这款变径套管正是为解决1英寸与1.5英寸Schedule80壁厚PVC管线的异径对接需求设计的专用过渡配件。从实际工程使用的角度看，Schedule80等级的PVC管材本身承压能力高于常规给排水用的Schedule40管材，多用于有一定压力要求的工业流体输送、腐蚀性介质输送场景，对应的配套接头必须匹配同等壁厚等级的管材尺寸公差，否则会出现粘接间隙过大、承压能力不足、对接后渗漏的问题。这款变径套管在设计时优先匹配了两端对应规格管材的外径公差，承口段的深度按照管路粘接施工的规范要求设定，保证PVC胶水粘接后有足够的接触面积，避免管路带压运行时出现接头脱开的故障。从结构外形上看，套管整体采用直通式异径结构，大端与小端的承口内壁做了细微的导入倒角，现场施工时不需要额外对管材端部做打磨倒角处理，就能顺利将管材插入承口底部，降低现场施工的操作难度，也能避免管材端部切割毛刺刮掉承口内的胶水层影响粘接强度。

　　套管外部的六角形加强结构并非装饰设计，一方面是在大壁厚PVC件注塑成型时，改善不同壁厚位置的熔体流动速率，避免厚壁位置出现缩痕、内部气孔等成型缺陷，保证零件整体的结构强度；另一方面在现场安装紧固时，可以使用普通管钳卡住六角结构施加扭矩，不会像光滑圆柱面的接头那样出现钳口打滑的问题，尤其是在空间狭小的管路布设位置，不需要太大的操作空间就能完成接头的对接装配。在安装边界的尺寸控制上，这款变径套管的总长度控制在紧凑范围内，不会因为加装变径接头占用过多的管路轴向空间，在设备内部的密集管路布设场景中，能有效减少管路排布的空间占用，避免和周边的其他管线、设备结构件产生干涉。

　　承口段的壁厚和对应规格的Schedule80管材壁厚保持一致，对接完成后整个管路的内壁过渡平滑，不会因为变径位置的内壁台阶过大造成流体阻力骤升，也能避免介质中的杂质在变径位置沉积堆积，长期使用时不会出现管路通径缩小、流量衰减的问题。从材料适配的角度，套管采用和管线同材质的硬质PVC加工，和PVC管材粘接时的材料相容性更好，粘接后的接头强度能达到和管材本体一致的承压水平，不会出现接头位置先于管材损坏的情况。在实际选型使用时，需要注意这款接头仅适用于PVC管线的粘接连接场景，不能用于螺纹连接的金属管线对接，也不能超出PVC材料的适用温度范围使用，避免材料老化变脆影响管路使用寿命。

　　在三维建模过程中，这款模型严格按照Schedule80管材的标准尺寸参数构建，承口的公差带、倒角尺寸、外部六角结构的对边距离都和实际工业产品保持一致，在做管路系统的三维布设时，可以直接调用该模型进行装配干涉检查，提前预判安装空间是否足够，避免现场施工时才发现接头和周边结构碰撞的问题，减少现场施工的整改工作量。对于做化工管路、水处理设备、循环冷却系统设计的工程师来说，这类标准管路配件的参数化模型能大幅提升管路设计的效率，不需要每次做异径对接时都从头绘制接头模型，也能避免自行建模时的尺寸误差导致后续生成的工程图加工尺寸出错。
