90度直角管道连接弯头结构设计

　　在民用给排水、工业流体输送、暖通空调管路、化工介质传输等诸多涉及管路布设的场景中，管道弯头都是不可或缺的基础连接件，核心作用是在管路需要转向的位置，实现两段同公称直径管道的平滑衔接，改变介质的输送方向，避免管路强行弯折造成的通径缩窄、应力集中甚至管路破损问题。日常管路布设时，受现场安装空间、设备接口位置、管路走向规划的限制，直线布设的管路往往无法满足走线要求，这时候就需要依靠不同角度的弯头完成转向，其中90度弯头是应用占比最高的一类，几乎覆盖所有管路系统的转向需求。这款弯头采用等径90度转弯结构，两端接口的通径尺寸保持一致，能够直接对接同规格的直管道，不需要额外搭配变径接头，减少了管路的连接节点数量，也就降低了介质泄漏的潜在风险点。

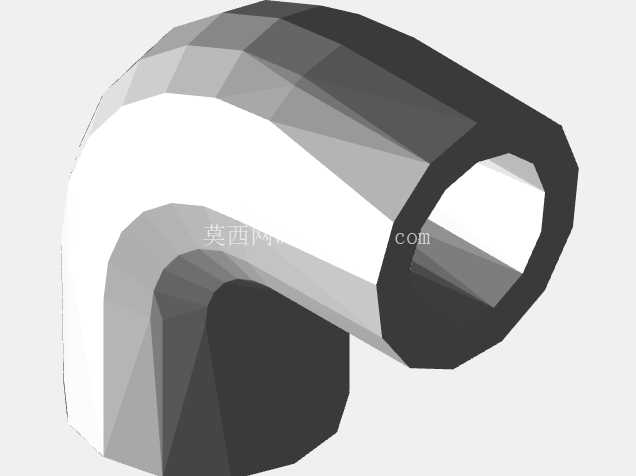

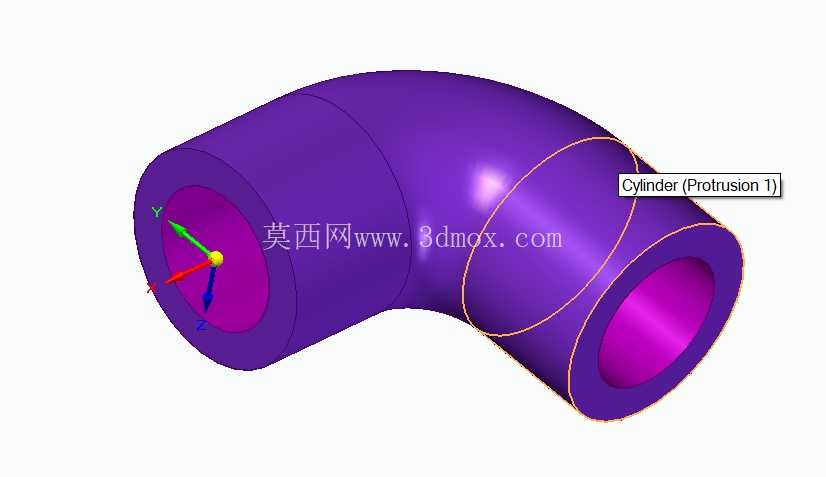

　　从结构设计来看，弯头的转弯段采用平滑圆弧过渡，没有突兀的折角结构，介质在流经转弯位置时，能够顺着圆弧内壁平缓改变流向，大幅降低局部阻力损失，减少介质输送过程中的能耗，同时也能避免直角折角位置长期受介质冲刷造成的局部磨损，延长管件的整体使用寿命。弯头的壁厚设计充分考虑了管路输送的压力承载需求，转弯段外侧的壁厚做了针对性加厚处理，因为介质流经转弯位置时，受离心力作用会对外侧壁产生更大的持续冲击，加厚设计能够避免长期运行过程中外侧壁被磨穿、承压不足出现破裂的问题；内侧壁则在保证结构强度的前提下控制壁厚，避免过度增加材料成本，同时也不会因为内壁过厚造成通径缩小影响介质流量。两端的连接端面预留了标准的对接余量，能够适配常见的管道连接方式，不管是粘接、热熔连接还是螺纹连接、法兰对接，都可以根据实际使用场景在端面做对应的结构加工，不需要对弯头主体结构做大幅修改，适配性较强。从安装边界来看，这款弯头的两个接口轴线相互垂直，转弯半径符合常规管路设计的通用规范，安装时不需要预留过大的操作空间，两个接口的中心距尺寸经过精准核算，能够和同规格的直段管道、其他管件完成顺畅拼接，不会出现对接错位、安装间隙过大的问题。

　　在实际选型应用时，需要根据输送介质的特性、管路工作压力、安装环境的温湿度条件选择对应材质的弯头成品，而三维建模阶段就需要把转弯半径、壁厚、接口尺寸、过渡圆弧这些核心参数做精准定义，避免后续生产或装配时出现尺寸偏差。很多刚接触管路设计的工程师容易忽略弯头转弯段的流道平顺性，直接用直角拼接的方式建模，实际投入使用后会发现管路局部阻力远超设计预期，介质输送效率下降，甚至在转弯位置出现紊流、振动、噪音等问题，严重时还会因为长期应力集中导致焊缝或连接位置开裂。

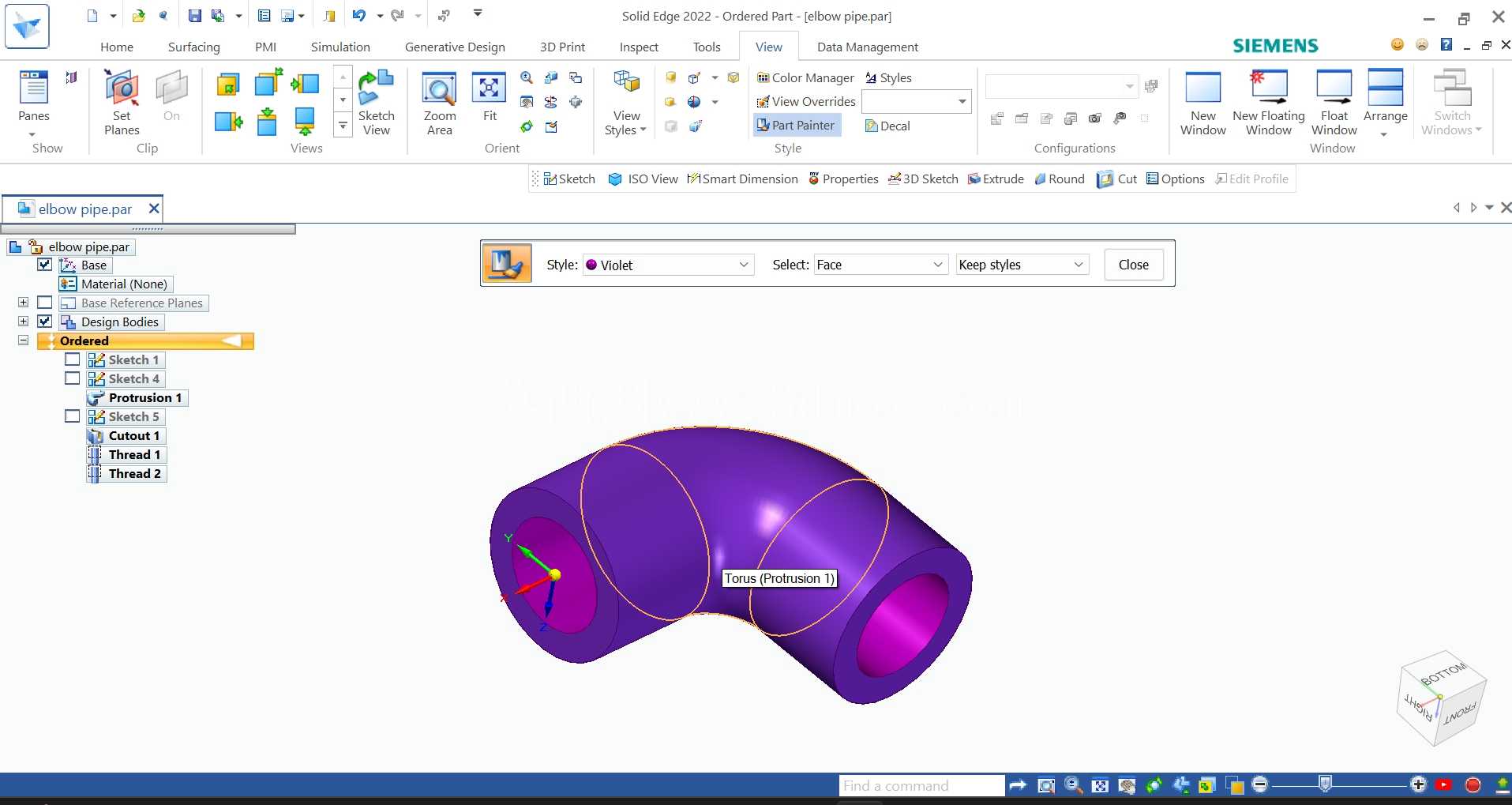

　　这款弯头的建模过程中，重点对转弯段的内外圆弧做了同心度约束，保证整个弯管段的壁厚均匀性偏差控制在合理范围内，两端接口的同轴度、端面垂直度也做了参数化约束，不管后续需要调整通径规格还是转弯半径，都可以通过修改参数快速生成新的模型，大幅提升同系列管件的设计效率。在管路系统的装配设计中，这类标准弯头可以直接调用入库，和管道、阀门、三通等其他配件完成快速装配，提前验证管路走向是否合理，检查和周边设备、结构件是否存在干涉，提前调整管路布局，减少现场安装时的返工量。
