小型直流电机H桥驱动控制电路板

项目分类:3D模型 发布时间:2021-08-28 ID:251540
  • 小型直流电机H桥驱动控制电路板
  • 小型直流电机H桥驱动控制电路板
  • 小型直流电机H桥驱动控制电路板

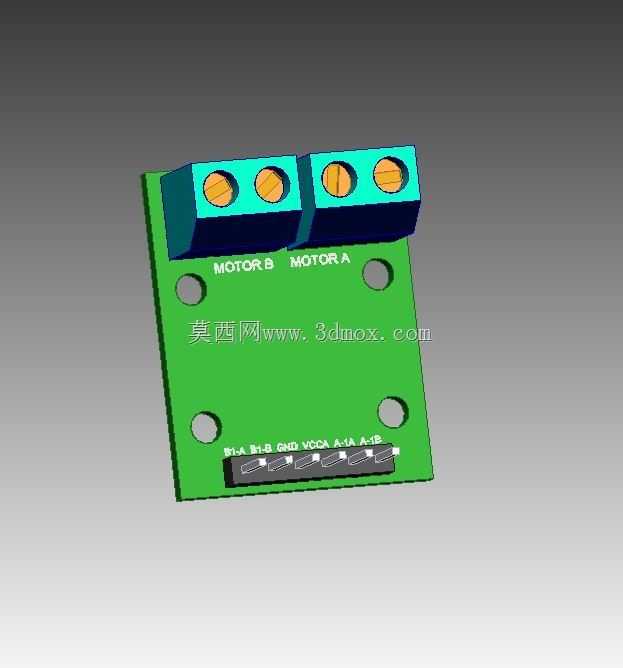

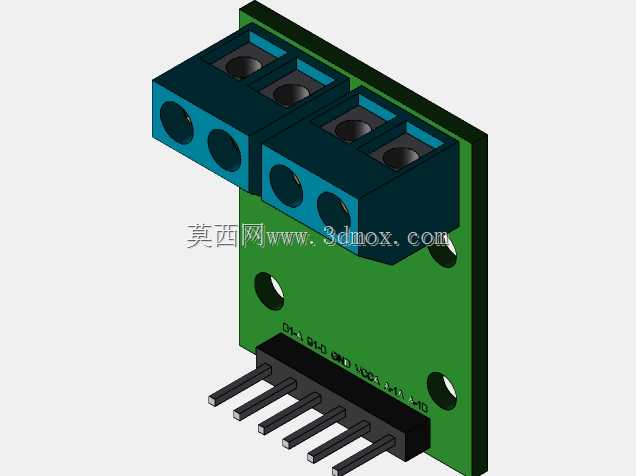

在小型自动化执行机构的开发场景中,这类H桥驱动板是连接低压控制信号与功率负载的核心转接部件,常被嵌入小型桌面设备、教学实验平台、智能小车、小型电磁阀控制回路当中,承担低压控制侧与功率负载侧的信号放大、换向驱动职能。从结构设计来看,整块板件采用FR-4玻纤基板作为承载主体,板体轮廓为规整矩形,四个角位预留了通孔安装位,安装孔的中心距适配常规小型驱动模块的通用安装间距,可直接通过M2规格螺丝固定在设备的绝缘安装柱上,也可搭配排针直接插焊在主控载板上,两种安装方式都预留了足够的安全间隙,避免板底走线与金属安装面接触造成短路。板载的功率接线端采用大电流螺钉式接线端子,两组端子分别对应两路电机输出通道,端子的压线结构可适配0.5-2.5平方毫米的多股铜芯导线,拧紧螺钉后即可实现可靠的电气连接,避免设备运行过程中因振动导致接线松脱。信号输入侧采用直插排针接口,引脚定义依次对应电源正负极、两路控制信号输入,引脚间距为标准2.54mm,可直接对接常规单片机IO口的排针输出,无需额外转接。设计过程中,功率回路与信号回路做了基础的分区布局,功率走线做了加宽处理,可承载持续2A以内的负载电流,满足小型直流电机正反转、制动的驱动需求,板上预留的丝印标识清晰标注了每个接线位、引脚位的功能定义,装配接线时无需额外查阅手册即可快速完成接线,降低装配出错概率。这类驱动模块的实际使用中,可直接通过两路逻辑电平信号控制负载的正转、反转、停止状态,无需额外搭建分立元件驱动电路,大幅缩减小型设备的电控开发周期,板体的整体厚度与元器件高度都控制在较低范围,不会占用过多的设备内部安装空间,适配紧凑结构的小型设备安装需求。
