异径焊接内丝母接头结构设计

在工业流体输送、液压动力传输、工艺管路装配等场景中，异径管路的对接一直是管路布设环节的常见需求，尤其是不同通径管路需要采用焊接方式实现永久密封连接的工况下，适配性强、密封可靠的过渡接头是保障管路系统运行稳定性的核心基础零件。本次涉及的这款异径焊接母接头，针对1英寸与3/4英寸两种常用管路通径的对接需求设计，两端分别适配对应通径的管路焊接端，主体采用内螺纹母接结构，能够在管路布设中实现不同通径管路的刚性连接，同时兼顾安装便捷性与长期使用的密封可靠性。

从实际应用场景来看，这类接头广泛应用于中小型液压站的油路布设、车间压缩空气管路的异径转接、工业给排水管路的变径对接、小型制冷机组的冷媒管路连接等场景，尤其适用于管路安装后不需要频繁拆卸、对连接刚性与密封性能要求较高的管路节点。相较于螺纹活接、卡套接头等可拆卸连接形式，焊接式母接头在完成与两端管路的焊接固定后，不存在接头松动、密封垫片老化渗漏的风险，能够在高压、振动幅度较大的工况下长期保持稳定的连接状态，在工程机械液压管路、固定式工业设备的流体管路系统中应用占比极高。

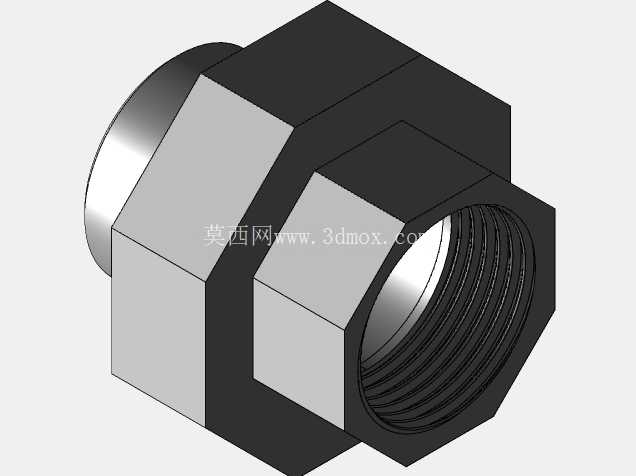

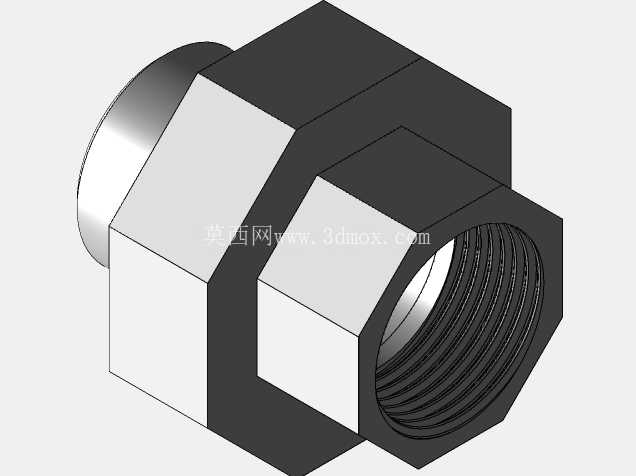

在产品功能特性层面，这款接头采用两端内螺纹的母接结构，其中一端适配1英寸标准管螺纹，另一端适配3/4英寸标准管螺纹，接头中部设计为外六角结构，能够在管路装配过程中为管钳、扳手等安装工具提供足够的夹持受力面，避免安装过程中接头表面打滑导致的装配扭矩不足问题。接头的焊接端预留了标准焊接坡口，能够在与对应通径的钢管对接焊接时，保证焊料充分填充接缝，形成完整的焊道结构，避免焊接缺陷导致的渗漏问题。接头内部的流道采用等径过渡设计，不存在突兀的截面突变，能够减少流体经过接头时的局部阻力损失，降低管路系统的动力损耗，同时避免流道死角处的介质残留，在输送洁净流体、有卫生级要求的管路场景中也能适配使用。

从设计思路来看，这款接头的结构设计充分平衡了加工工艺性与实际使用需求。接头主体采用六角棒料加工成型的工艺路线，外形结构规整，适合采用数控车床进行批量车削加工，加工过程中一次装夹即可完成两端内螺纹、内部流道、焊接坡口的加工，有效控制加工精度与形位公差，保证两端螺纹的同轴度，避免装配后出现管路别劲、应力集中的问题。中部的六角结构尺寸按照标准管接头的扳手空间设计，既保证足够的夹持受力面积，又不会因为外形尺寸过大导致安装时需要的操作空间过多，能够在管路排布密集、安装空间受限的设备内部完成装配作业。接头的壁厚设计充分考虑了常用工况的压力等级，按照1.6MPa额定工作压力进行强度校核，同时预留足够的腐蚀裕量，能够适配水、液压油、低压气体等多种常规流体介质的输送需求。

在外形尺寸与安装边界方面，这款接头的整体轴向长度控制在常规异径接头的标准尺寸范围内，两端焊接端的外径与对应通径的标准钢管外径匹配，焊接后接头外表面与钢管外表面基本齐平，不会出现突出的结构影响管路的外部防护层安装。中部六角结构的对边尺寸符合标准紧固件的扳手尺寸系列，现场安装时不需要配备特殊规格的工具，使用常规活动扳手或者对应规格的呆扳手即可完成接头的拧动与对位。安装过程中，需要先将接头与一端管路进行点焊固定，调整两端管路的同轴度后再完成全周焊接，焊接时需要注意控制焊接温度，避免高温传导至接头内螺纹部位导致螺纹变形，影响后续的螺纹连接密封性。焊接完成后需要对焊道进行打磨处理，去除焊渣与焊接飞溅，保证接头外观平整，同时按照管路系统的压力测试要求进行保压试验，确认焊道与螺纹部位无渗漏后再投入使用。

在实际选型应用过程中，需要根据管路输送的介质类型、工作压力、工作温度选择对应材质的接头坯料，常规工况下采用优质碳素结构钢即可满足使用要求，在腐蚀介质场景中可以更换为不锈钢材质，接头的整体结构尺寸不需要做调整，仅需要更换加工原材料即可适配不同的工况需求。这类标准异径焊接母接头的结构通用性极强，不需要针对特定设备做定制化修改，能够直接在各类需要1英寸与3/4英寸管路异径焊接对接的场景中使用，有效降低管路设计与安装的选型成本，减少现场加工非标接头的工作量，提升管路装配的效率与质量。
