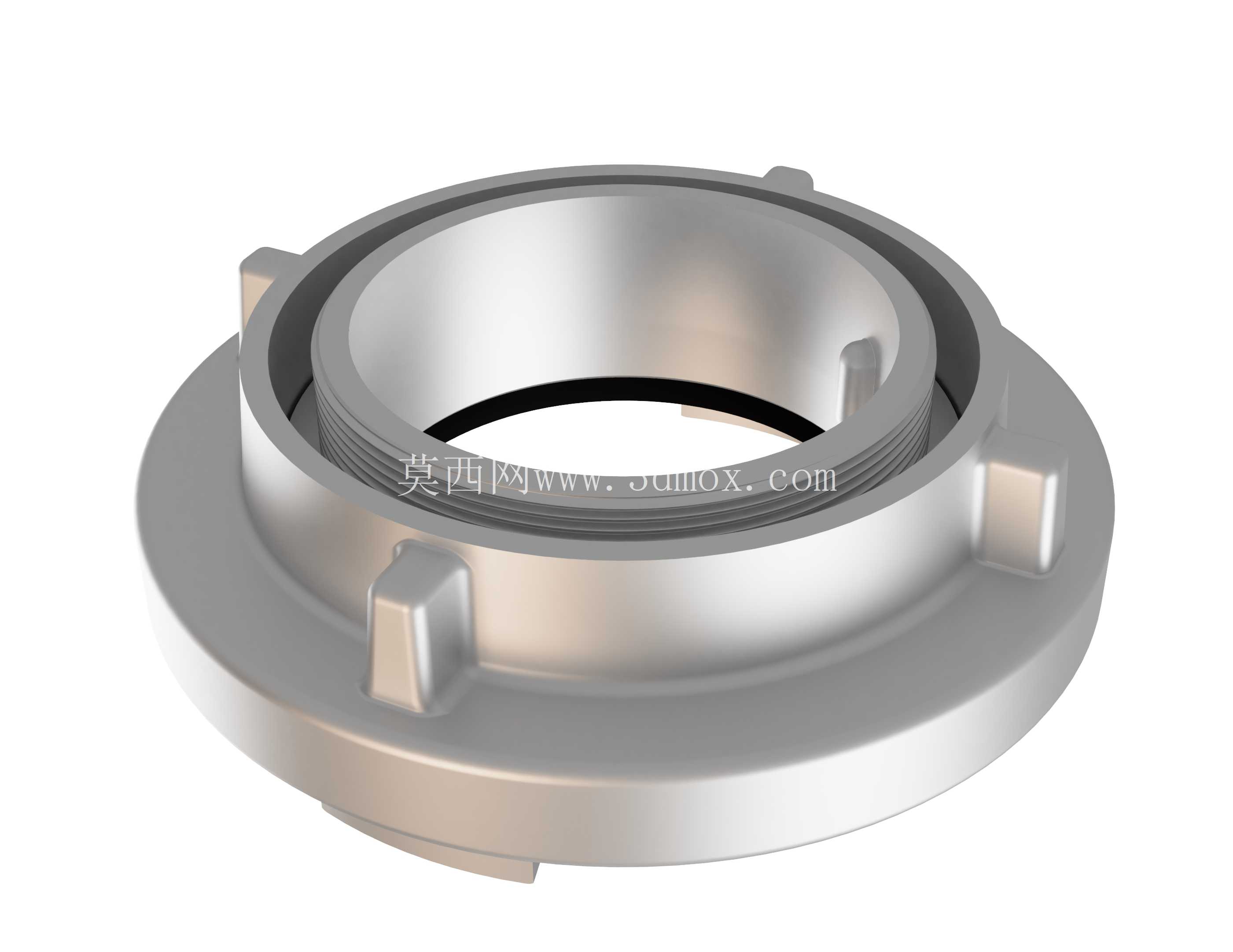

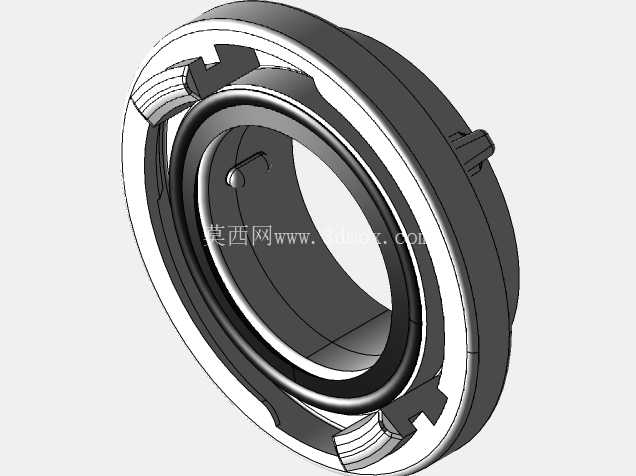

Storz4.5寸AG外螺纹可旋转消防管路接头

在市政消防供水、应急抢险输水、工业流体输送的管路布设场景中，快速接头的可靠性直接决定了管路接驳效率与密封稳定性，这款Storz规格4 1/2英寸AG外螺纹可旋转接头，正是针对大口径管路快速对接需求开发的耦合连接件。从实际工况适配来看，这类Storz型接头最早应用于消防水带接驳场景，目前已拓展至农用灌溉、市政给排水、工业临时流体输送等多个领域，其核心优势在于无需对齐螺纹旋向，仅通过卡扣式结构即可完成快速对接，相比传统螺纹接头能大幅缩短管路布设时间，尤其适合应急场景下的快速作业。

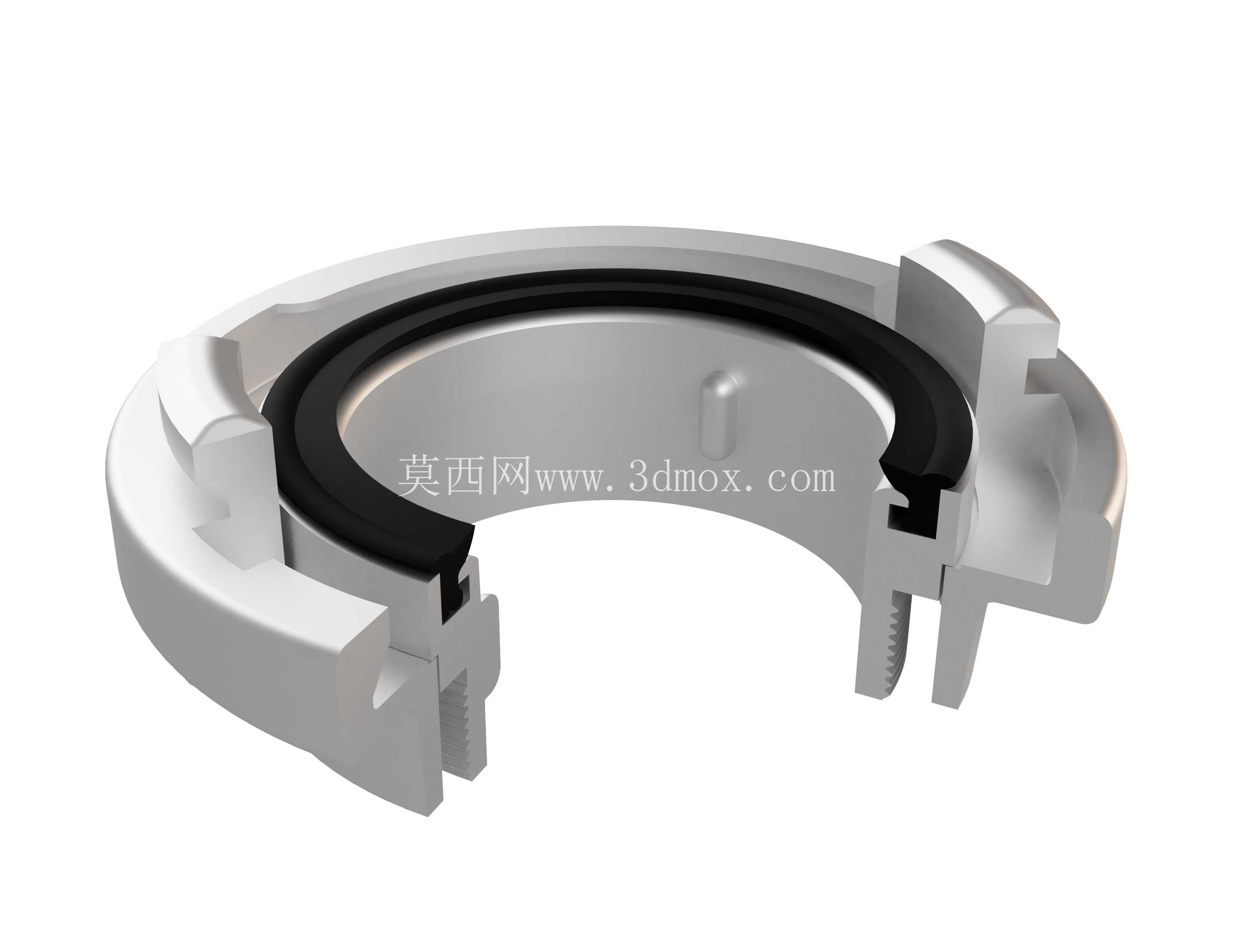

从功能特性来看，这款接头采用公头耦合结构设计，内置的黑色密封胶圈为端面密封形式，对接后胶圈受压形变填充结合面间隙，可承受常规输水工况下的压力不发生渗漏；接头主体的金属壳体采用对称卡扣耳设计，三个均匀分布的卡扣凸耳可与对应规格的母头卡扣槽精准咬合，对接时仅需将公头插入母头后旋转小角度即可完成锁止，操作无需额外工具，单人即可完成大口径管路的接驳作业。可旋转的结构设计是这款接头的核心特点，接头的外螺纹连接端与卡扣主体之间采用间隙配合的旋转结构，在管路对接时无需转动整根管路或接头主体，仅需旋转螺纹端即可完成与管路端的螺纹紧固，避免了管路扭转产生的内应力，尤其适合已经布设完成的固定管路端对接，可有效抵消管路安装角度偏差带来的对接困难问题。

从设计思路层面拆解，这款接头的建模过程完全遵循实际加工工艺逻辑：首先确定接头的通径尺寸为4.5英寸，匹配对应通径的管路内径，保证流体通过时不会产生明显的通径缩径，降低流阻损失；卡扣耳的轮廓尺寸严格遵循Storz接头的标准规范，保证同规格不同厂家的接头可实现互换对接，避免出现卡扣不匹配无法锁止的问题；密封槽的深度与宽度根据配套胶圈的压缩量设计，预留20%-30%的胶圈压缩空间，既保证密封面的足够压应力，又避免胶圈压缩过度导致的永久形变失效；外螺纹段的长度根据常规管路壁厚设计，保证螺纹旋入后有足够的啮合牙数，满足抗拉拔与密封要求，同时螺纹末端预留退刀槽结构，符合实际机械加工的工艺要求，避免建模结构与实际加工脱节。

从安装边界与尺寸适配来看，这款接头的外螺纹为AG标准外螺纹，可直接匹配对应内螺纹规格的管路端口或阀门端口，安装时需注意螺纹端的密封处理，可搭配生料带或螺纹密封胶使用，进一步提升螺纹连接段的密封性能；接头卡扣端的外径尺寸与同规格Storz母头的内径尺寸为间隙配合，安装间隙控制在0.2-0.5mm之间，既保证对接时可顺利插入，又避免间隙过大导致对接后晃动量超标；接头整体的轴向长度经过优化，在保证结构强度的前提下尽可能压缩轴向尺寸，减少接头安装后占用的管路空间，适合狭小空间内的管路布设；卡扣耳的高度与锁止槽的深度匹配，锁止后卡扣耳的咬合面完全贴合，可承受管路输水时产生的轴向拉力，避免通水后管路压力升高导致接头脱开。

在实际选型应用中，这类可旋转Storz接头尤其适合管路端固定无法转动的场景，比如固定安装的消防栓端口、储罐出水端口等位置，可旋转的结构能让作业人员在不转动管路的情况下快速完成接头对接，相比固定式Storz接头大幅降低安装难度；接头主体的金属材质通常采用铝合金或不锈钢材质，铝合金材质重量轻适合频繁移动的临时管路，不锈钢材质耐腐蚀性好适合长期固定布设的工业管路或腐蚀性流体输送场景；建模过程中对卡扣耳的圆角过渡、密封槽的倒角处理都做了还原，这些细节结构在实际生产中可有效降低应力集中，提升接头的抗冲击性能，避免搬运或使用过程中卡扣耳受撞击断裂。
