316不锈钢异径BSPT外丝焊接接头

　　在化工流体输送、食品级管路改造、中小型水处理设备配管、船舶液压管路布设这类场景里，经常会遇到不同通径的英制锥螺纹管路需要对接焊接的需求，这款异径BSPT焊接接头就是针对这类工况做的结构设计。做管路配管的时候，很多现场施工人员都遇到过类似问题：一端是3/4英寸的BSPT锥螺纹管路端口，另一端是1英寸的BSPT锥螺纹接口，两端都需要和薄壁不锈钢管路做焊接固定，要是直接在现场切割管料车制螺纹，不仅加工精度难保证锥度密封要求，现场焊接的热影响区还容易破坏螺纹的密封面，后期试压很容易出现渗漏。

　　这款接头把两端的螺纹结构和中间的焊接筒体做了一体化设计，筒体长度控制在40毫米，刚好能覆盖常规管路焊接的热影响区范围，不会因为焊接时的热量传导导致端部螺纹变形，影响和对应管路接头的旋合密封。从结构设计逻辑上看，接头两端的BSPT外螺纹严格遵循英制锥管螺纹的密封锥度要求，螺纹牙型角度和螺距都匹配标准BSPT接口的配合公差，旋合时不需要额外做过多的密封填料填充就能依靠锥面的过盈配合实现密封，针对316不锈钢材质的特性，螺纹加工时做了微量的牙顶圆角处理，避免不锈钢材质攻丝时出现的牙型崩缺问题，也能减少旋合时的咬合卡滞现象。中间的筒体部分采用等壁厚设计，壁厚和常规40毫米外径的316不锈钢流体管保持一致，焊接时不需要做额外的壁厚过渡处理，和现场管路对接时焊缝可以一次性成型，减少焊接缺陷的产生概率。实际安装时，两端的螺纹段长度刚好满足标准BSPT接头的有效旋合深度，不会出现旋合过深导致的管路端口顶死，也不会因为旋合长度不足导致密封失效，40毫米的筒体长度给现场安装预留了足够的扳手操作空间，不管是用管钳还是开口扳手拧紧两端螺纹，都不会因为操作空间不足碰伤焊缝或者相邻管路。

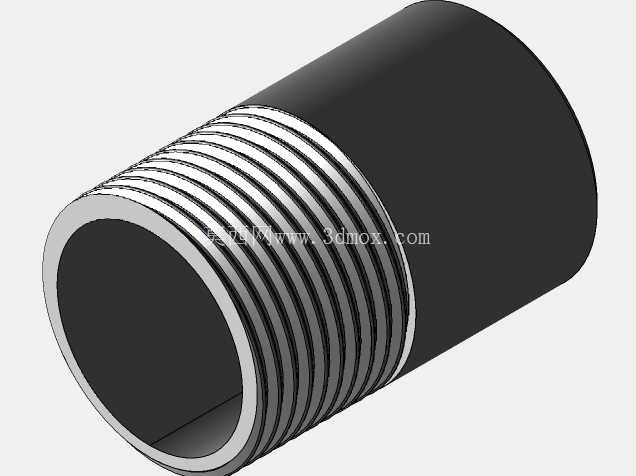

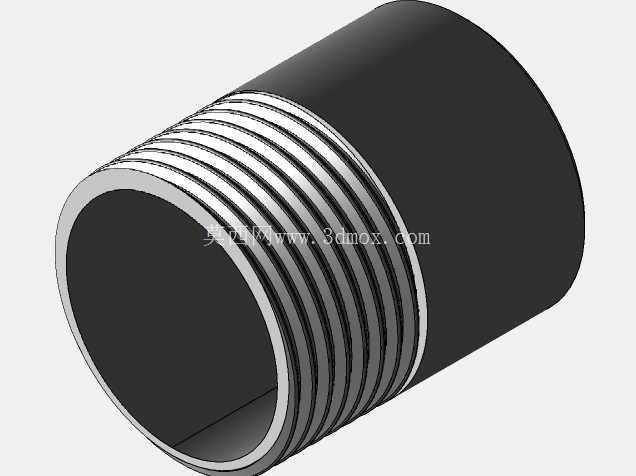

　　在化工腐蚀性流体输送场景下，316不锈钢的材质可以耐受常规浓度的酸碱流体腐蚀，比普通304不锈钢的抗晶间腐蚀能力更强，适合用在有氯离子存在的管路环境里，比如沿海地区的船舶管路、水处理的反渗透段管路，都能长期稳定使用不会出现点蚀渗漏。做三维建模的时候，这款接头的结构细节还原了实际加工的工艺特征，螺纹段和筒体衔接的位置做了微小的退刀槽结构，方便车削加工时的退刀操作，也能避免应力集中导致的接头断裂风险，筒体两端的焊接坡口做了标准的30度倒角，和现场管路对接时可以保证焊缝熔深满足承压要求，不管是做氩弧焊还是焊条电弧焊，都能很方便地完成焊接操作。

　　很多结构设计人员在做管路排布的时候，经常会忽略接头的安装边界尺寸，这款接头的最大外径就是两端螺纹的大径尺寸，中间筒体没有额外的凸起结构，在狭小的设备舱内布设管路时，不需要给接头预留额外的避让空间，40毫米的轴向长度也能在紧凑的管路布局里减少空间占用，不会因为接头过长导致管路弯折角度过大产生流阻增大的问题。从流体通过性来看，接头的内部流道做了平滑的异径过渡，没有突兀的台阶结构，流体经过的时候不会产生明显的紊流，在输送带有细小颗粒的流体时，也不会出现颗粒在接头位置沉积堵塞的问题，长期使用的流阻稳定性比现场焊接拼接的异径接头更好。针对不同的安装工况，这款接头的两端螺纹可以分别对接对应的内螺纹管路接头，焊接端可以和同材质的不锈钢管路直接焊接，不需要做异材质焊接的特殊工艺处理，降低现场施工的工艺难度，也减少了异材质焊接带来的电化学腐蚀风险。在设备维护的时候，这种一体化的接头拆卸也很方便，只需要松开两端的螺纹连接就可以把接头段拆下来，不需要切割整个管路，后期更换密封件或者检修管路的时候能节省大量的停机时间。
