内螺纹连接手动控制工业球阀结构设计

在工业流体输送管网的节点控制环节，这类内螺纹连接的手动球阀是现场运维人员接触频次最高的控制元件之一，从车间压缩空气支管路的通断控制，到中小型燃气调压站的支路截断，再到民用建筑给排水系统的楼层管路控制，都能见到这类结构的球阀身影。不同于法兰连接的大口径球阀需要配套螺栓、垫片做密封安装，这款采用内螺纹接口的球阀，安装时仅需在对接管端缠绕密封生料带后拧入接口即可，不需要额外准备大型紧固工具，在DN15到DN50的中小管径管路场景中，安装效率比法兰式球阀高出近60%，也更适合空间局促的管廊、设备夹层等安装位置受限的场景。

从功能实现逻辑来看，这款球阀的核心控制部件是带圆柱形通孔的金属球体，球体被两侧的阀座密封圈紧密包裹，当手柄带动阀杆旋转90度时，球体通孔的轴线会与管路轴线完全重合或垂直，重合状态下管路完全导通，流体经过球体通孔时的流道没有突兀的截面变化，压损仅为同口径截止阀的1/5左右，不会出现普通截止阀常见的节流紊流问题，即使输送带有微小固体颗粒的流体介质，也不容易在阀腔内积存卡滞；当球体旋转到通孔垂直于管路轴线的位置时，球体的完整球面会与两侧密封圈完全贴合，实现零泄漏截断，这种密封结构在频繁开关的工况下，密封面的磨损量远小于闸板类阀门，日常维护仅需定期检查阀杆处的填料密封即可，不需要频繁拆解更换内部密封件。

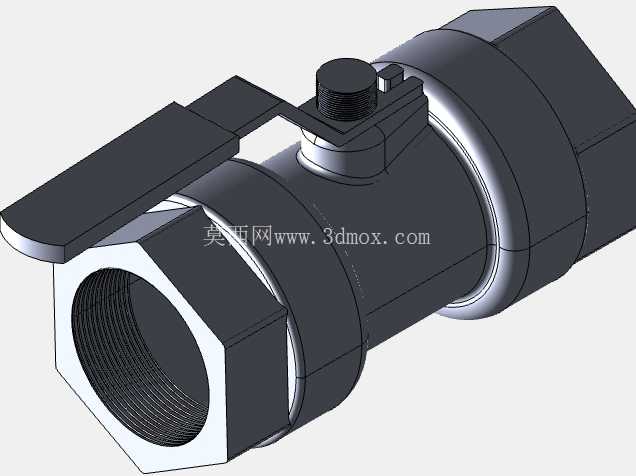

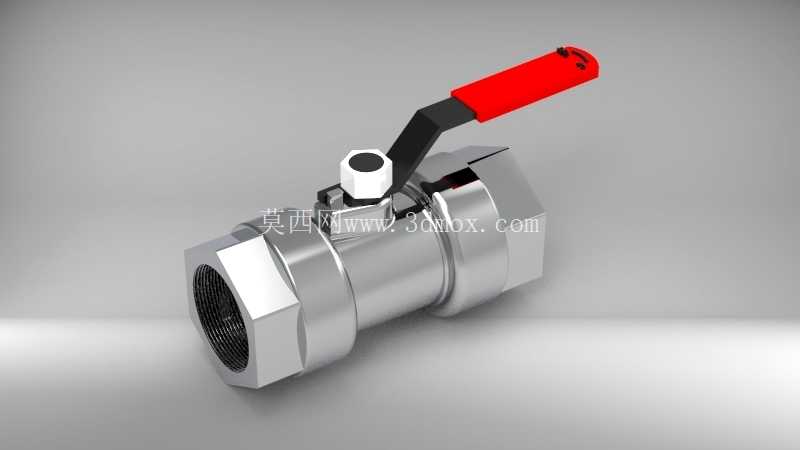

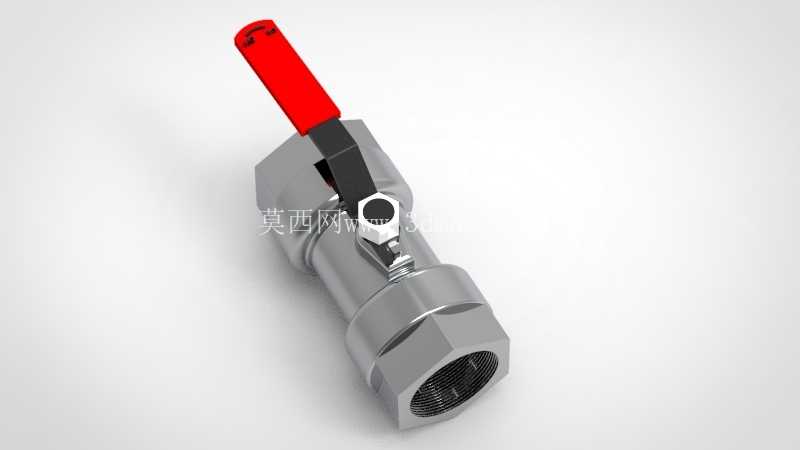

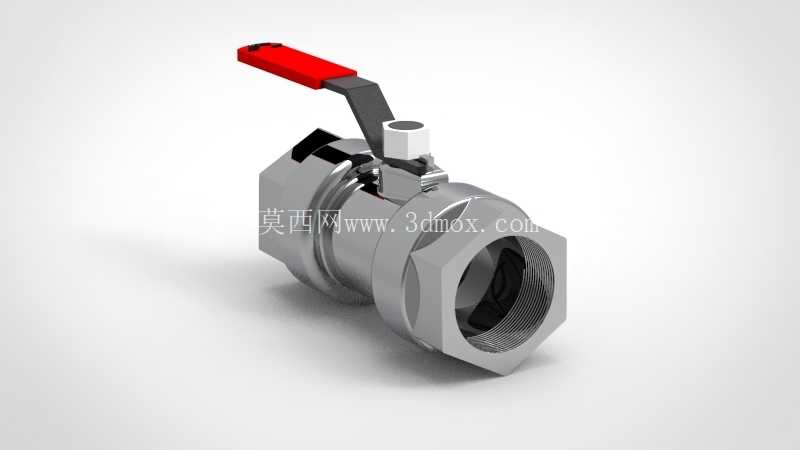

在结构设计的细节处理上，这款球阀的手柄采用了扁长型的红色冲压钢件，手柄长度经过力矩匹配计算，操作人员不需要借助加力杆，仅靠手部力量就能完成额定压力下的开关动作，同时手柄的安装方向与球体通孔方向保持一致，现场人员站在管路旁不需要拆解阀门，仅看手柄的朝向就能快速判断阀门的开关状态，避免了运维过程中的误操作。阀体采用六角外形设计，安装时可以用普通活动扳手卡住六角部位施加扭矩，不会像圆形阀体那样出现扳手打滑的问题，阀杆部位设计了防吹出结构，即使阀腔内部出现异常压力升高，阀杆也不会被内部压力顶出造成介质泄漏，这一点在输送易燃易爆、高压高温介质的场景中尤为重要，能从结构层面避免安全隐患。

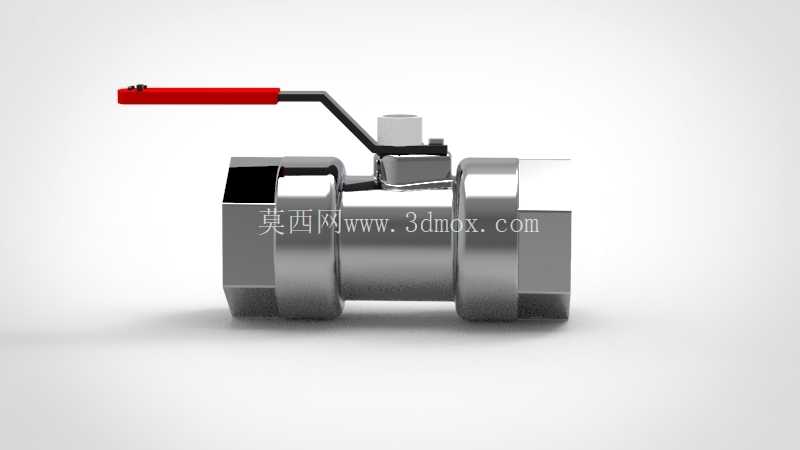

从安装边界的尺寸匹配来看，这款球阀的整体轴向长度比同口径的闸阀短30%左右，安装时不需要为阀门预留过长的管路轴向空间，阀体两端的内螺纹采用标准管螺纹规格，能和现有市场上绝大多数同口径的镀锌钢管、不锈钢管实现无缝对接，不需要额外加工转接头。阀杆顶部的填料压盖采用外露式设计，当阀杆处出现微量渗漏时，不需要将整个阀门从管路上拆下，仅需均匀拧紧压盖上的两个紧固螺母就能压紧填料实现密封，大幅降低了现场运维的工作量。在实际选型过程中，这类球阀的适用介质覆盖了清水、压缩空气、非腐蚀性油品、天然气等常见工业流体，适用的工作温度范围由密封圈材质决定，常规丁腈橡胶密封圈可以满足-20℃到120℃的工作环境，如果更换为氟橡胶密封圈，还能适配更高温度的腐蚀性介质输送场景。

不同于电动、气动球阀需要配套控制气源或供电线路，这款纯手动结构的球阀不需要任何外部动力源，完全依靠人工操作实现通断控制，在断电、断气的应急工况下，依然能可靠完成管路截断操作，是工业流体控制系统中最基础也最可靠的控制单元。很多现场的管路故障都源于阀门选型时的结构误判，比如在需要频繁开关的支路选用了闸阀，往往使用不到半年就会出现闸板磨损泄漏的问题，而这款球阀的密封结构特性，决定了它即使在每天数次开关的高频操作工况下，也能保持数年的可靠密封寿命，这也是它能在中小管径流体控制场景中被广泛应用的核心原因。在建模过程中，这类球阀的结构需要重点关注球体与阀座的配合公差，过盈量过大会导致开关力矩过大操作费力，过盈量不足则会出现密封泄漏问题，同时阀杆与球体的连接部位需要预留足够的传动间隙，避免加工误差导致阀杆旋转90度时球体无法完全到位，出现通断状态不彻底的问题。
