1-1/2英寸三片式不锈钢手动球阀结构

这款1-1/2英寸规格的三片式不锈钢手动球阀，在民用给排水、轻工制程流体输送、常规工业油气辅助管路里的出镜率非常高，做现场管路改造或者新建设备配管的时候，经常会选这个通径的阀件来做支路通断控制。从实际使用场景来看，它不需要配套气动或者电动执行机构，完全靠人工扳动手柄完成启闭，适合不需要频繁远程操作、巡检人员可就近操作的管路节点，比如车间冷却水支管路、小型储水罐进出口、普通气动系统的气源支路、民用燃气入户段这类工况，不锈钢材质的阀体也能适配弱腐蚀介质、潮湿安装环境，不会像普通铸铁阀那样用两三年就出现锈蚀卡滞的问题。

从功能特性上来说，它的核心启闭件是带通孔的球体，当手柄扳动到和管路轴向平行的位置时，球体通孔完全对齐两端流道，介质可以近乎无阻碍地通过，流阻比同通径的截止阀、闸阀低很多，不会在阀位处造成明显的压降；当手柄扳动到和管路轴向垂直的位置时，球体密封面完全贴合阀座，实现管路截断，密封性能可靠，只要阀座没有出现老化磨损，正常工况下基本不会出现内漏。三片式的结构设计是这个阀很实用的点，阀体由左、中、右三段通过长螺栓锁紧组合而成，后期如果需要更换阀座密封件、清理球体表面附着的介质杂质，不需要把整个阀从管路上完全拆下来，只需要松开连接螺栓把中间段拆出来就能完成维护，比两片式或者一体式球阀的现场维护效率高很多，能大幅缩短管路停机维护的时间。

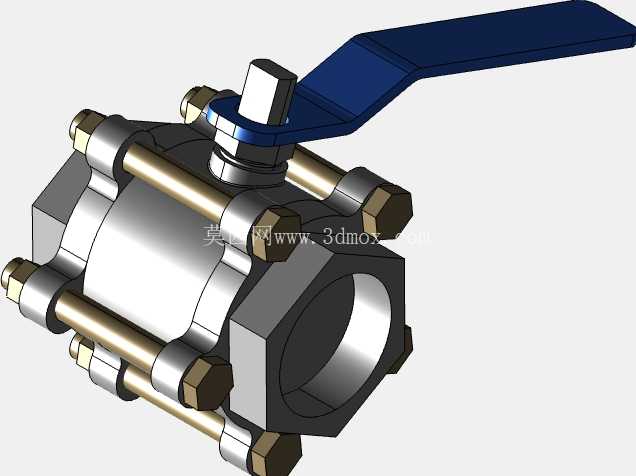

做三维建模的时候，这个阀的结构还原要重点关注几个核心尺寸边界：首先是公称通径对应1-1/2英寸也就是DN40的规格，两端内螺纹的尺寸要符合常规管螺纹标准，安装的时候直接和同规格的外螺纹管路对接，不需要额外焊接法兰，适合小口径管路的快速装配；其次是手柄的操作空间要留足，手柄长度大概是阀体通径的2.5倍左右，扳动90度完成启闭的时候，手柄转动范围内不能有其他管路或者结构件遮挡，不然现场操作的时候会出现扳不到位的情况，影响启闭可靠性。还有阀体上的锁紧螺栓分布，是沿阀体圆周均匀布置四根长螺栓，建模的时候要注意螺栓的伸出长度，不能超出阀体最大外轮廓太多，避免安装的时候和相邻管路产生干涉。

从设计思路的角度来说，这个阀的结构完全围绕可靠、易维护、低成本的定位来做，球体采用整球加工，表面做抛光处理，降低和阀座的摩擦阻力，扳动手柄的时候手感顺畅，不会出现卡涩；阀座采用聚四氟乙烯材质，密封性能好同时摩擦系数低，不需要额外加注润滑脂就能长期顺畅操作；手柄采用扁钢冲压成型，表面做喷塑处理，防滑同时耐腐蚀，手柄和阀杆的连接位置做了方榫配合，不会出现扳动的时候手柄打滑的问题，阀杆位置还做了防吹出结构，就算管路内部有压力，阀杆也不会被介质压力顶出来，避免出现介质泄漏的安全隐患。

实际选型的时候要注意，这个阀是手动操作的，只适合做管路通断使用，不能用来做节流调节，如果长期在半开半关的状态下使用，高速流动的介质会冲蚀球体和阀座的密封面，很快就会出现内漏的问题。安装的时候要注意介质流向，虽然球阀本身没有严格的流向要求，但如果是带排污结构的三片式阀，最好让介质从阀座密封面的迎流侧进入，能减少杂质对密封面的直接冲刷，延长使用寿命。另外这个阀的工作压力等级对应常规1.6MPa的工况，适合大多数低压流体输送场景，如果是高压或者强腐蚀介质的工况，就需要更换更高压力等级或者特殊密封材质的版本，这个常规不锈钢版本足够覆盖绝大多数民用和普通工业的低压管路需求。
