球墨铸铁对夹式晶片止回阀结构设计

在民用给排水、工业流体输送、暖通循环系统的管路布设场景中，对夹式止回阀是控制介质单向流动、避免回流冲击泵组与精密管路元件的核心部件，这款球墨铸铁材质的晶片式止回阀，正是针对PN16压力等级的法兰管路场景开发的结构方案。从实际工程选型的角度看，这类对夹结构的止回阀不需要额外配置独立的法兰端，安装时直接夹在两片适配标准的DIN或BS PN16法兰之间即可，相比传统法兰式止回阀能大幅压缩轴向安装空间，尤其适合管廊排布紧凑、安装预留间隙有限的改造项目与集成化泵组单元。

这款止回阀的核心功能是依托内置的弹簧复位阀瓣结构，实现介质正向流动时阀瓣自动开启、介质反向流动时阀瓣快速闭合截断通路，避免管路内介质倒流引发的水锤冲击、泵叶轮反转、计量仪表损坏等工程问题。设计阶段首先确定了阀体采用球墨铸铁材质，这类材料相比普通灰铸铁拥有更优的抗拉强度与抗冲击韧性，能够承受24bar的静水压试验压力，满足PN16公称压力下的长期运行强度要求；阀座密封副采用EPDM材质，适配水基介质、常规暖通循环介质的密封需求，密封面耐温上限可达120℃，同时EPDM材质的弹性补偿特性能够抵消阀瓣闭合时的微量冲击，降低长期启闭过程中的密封面磨损速率。

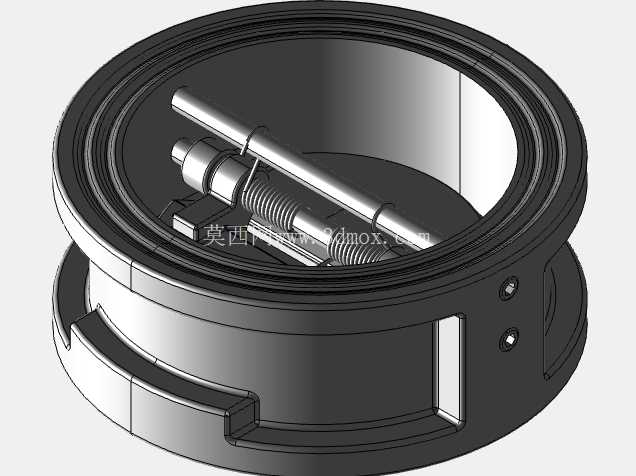

从结构细节来看，这款晶片式止回阀采用对夹薄型结构，阀体外形为带定位凸耳的圆盘状，外圆上设置的定位缺口与凸耳结构，能够在法兰安装时与法兰螺栓形成周向定位，避免安装过程中阀体出现周向偏转，保证内部阀瓣的摆动轴处于水平安装姿态——这一点对于垂直安装的管路尤为重要，当管路内介质自下而上流动时，水平布置的摆动轴能够让阀瓣在重力与弹簧力的协同作用下实现可靠复位，不会出现阀瓣卡滞、闭合不严的问题。内部的阀瓣摆动组件采用销轴铰接结构，弹簧套设在销轴侧的复位机构上，不需要额外设置外置的弹簧腔，整体结构全部集成在阀体的环形流道空间内，流道内壁做了平滑过渡处理，能够降低介质正向流动时的沿程阻力，减少管路运行的压损。

在安装边界的设计考量上，这款阀门的轴向厚度完全适配PN16等级下DN对应规格的法兰对夹安装间距，安装时不需要额外调整法兰的撑开间隙，只要在法兰密封面放置适配的密封垫片，穿入螺栓对称均匀拧紧即可完成安装，不需要对阀体本身做额外的焊接或加工。同时阀体上预留的两个定位螺孔，能够在大口径规格安装时先通过定位螺钉将阀体临时固定在单侧法兰上，避免吊装过程中阀体移位，降低高空管路、大管径管路的安装难度。

从实际运行的适配性来看，这款阀门既可以安装在水平走向的管路上，也可以安装在介质自下而上流动的垂直管路上，不适合介质自上而下流动的垂直管路场景——这类场景下介质重力方向与阀瓣闭合方向一致，容易导致阀瓣无法完全开启、增大流阻。设计阶段针对弹簧刚度做了匹配调校，正向流动时只需要极低的介质开启压力就能推动阀瓣克服弹簧力开启，低流速工况下也能保持阀瓣处于稳定开启状态，避免阀瓣在小流量工况下出现频繁振荡、产生异响与密封面磨损；当介质出现反向流动趋势时，弹簧力与介质反向压力会共同推动阀瓣快速压合在EPDM阀座上，实现零泄漏截断，截断响应速度快，能够有效削弱水锤压力的峰值，保护后端管路设备。

整个结构没有多余的外置部件，所有运动部件都封闭在阀体内部的流道空间内，外部没有突出的操作机构或铰接轴端，外形简洁规整，运输与安装过程中不容易出现部件磕碰损坏的问题，日常运行过程中也不需要额外的外部维护，只需要在管路系统定期检修时检查阀瓣的闭合灵活性与密封面状态即可，非常适合长期无人值守的管路系统使用。
