12英寸圆形无电机旋转式VLV阀结构

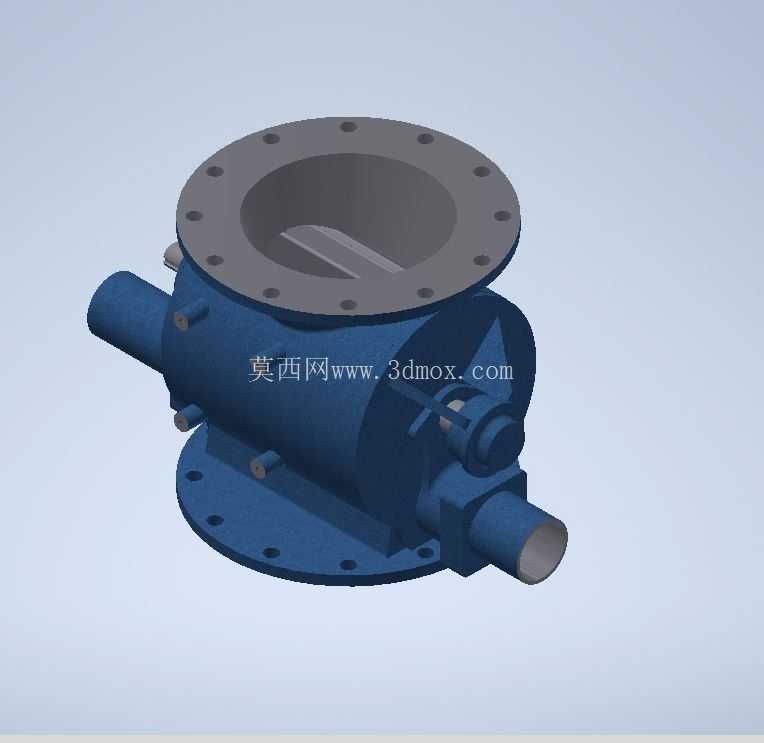

　　从结构设计来看，这款阀采用上下双圆形法兰的连接形式，法兰端面预留了均匀分布的螺栓孔，安装时可以直接和上下游的管道法兰、料仓出料法兰对接，不需要额外做转接结构，12英寸的通径尺寸适配大流量散料输送的需求，能够满足每小时数十立方米级别的粉料通过量，法兰的螺栓孔位置、密封面宽度都匹配通用管道法兰的安装规范，现场安装时不需要对配套法兰做二次加工。阀体主体采用一体式铸造的流道结构，流道内壁做了圆弧过渡处理，没有直角死角，避免粉料在阀腔内堆积残留，减少物料卡滞、霉变结块的风险，尤其适合食品类粉料、易吸潮化工粉料的输送场景。这款12英寸圆形无电机旋转式VLV阀，在粉体输送、散料处理系统里是极为常见的核心给料部件，日常多布置在料仓出料端、气力输送管路的衔接节点，承担锁气、均匀给料的双重作用，既可以阻断上下腔的气压串通，避免气力输送系统压力泄漏影响输送效率，也能通过转子的匀速转动，把料仓内落下的散料均匀连续地输送到下游管路，在粮食加工、化工粉体、建材粉料、冶金散料输送的工况里都有大量应用。

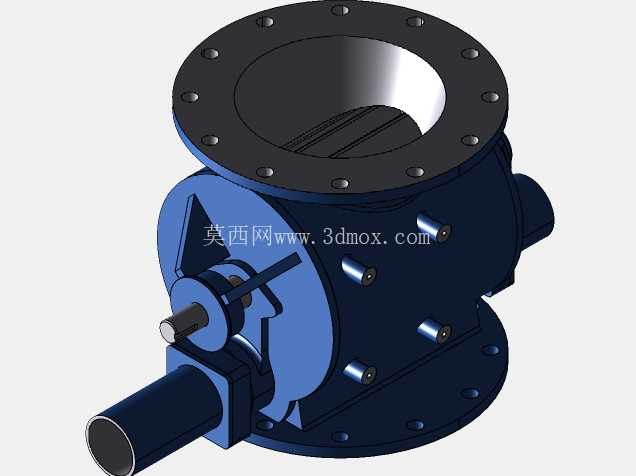

　　转子部分采用带叶片的转轴结构，叶片和阀体内壁之间预留了合理的配合间隙，既保证转动过程中不会出现刮擦卡滞，也能把间隙控制在合理范围，减少气压泄漏量，保证锁气效果，转轴两端伸出阀体的部分设计了轴封安装位，可以根据输送物料的特性选配填料密封、气封或者机械密封结构，避免粉料从轴端泄漏污染现场环境，也防止外界空气进入阀腔影响系统压力稳定。这款阀没有集成驱动电机，属于无电机的裸阀结构，设计时在转轴的一端预留了标准的驱动连接接口，可以根据现场的实际工况选配减速电机、链轮传动或者皮带传动的驱动形式，安装布局的灵活性更高，对于已经有预留驱动位的改造项目来说，不需要额外调整安装空间就能直接替换原有旧阀。

　　阀体侧面的端盖采用可拆卸式结构，日常维护时不需要把整个阀从管路上拆下来，只需要拆开侧端盖就能检查转子叶片的磨损情况、清理阀腔内残留的物料，更换易损件的操作难度很低，能大幅减少现场维护的停机时间。从安装边界来看，这款阀的整体外形轮廓紧凑，除了上下法兰的连接尺寸之外，阀体侧面的转轴伸出长度、端盖突出尺寸都控制在合理范围，现场布置时不需要预留过大的侧向安装空间，对于管路布局紧凑的车间场景非常友好，转轴的中心高和同通径的常规旋转阀保持一致，替换旧设备时不需要调整上下游管道的高度位置，能大幅降低改造施工的工作量。

　　在实际选型应用中，这款无电机结构的旋转阀更适合对驱动形式有定制需求的场景，比如防爆工况下需要选配隔爆型驱动电机，或者需要在转轴另一端安装转速传感器、防卡堵检测装置的场景，预留的轴端空间可以方便地加装各类检测附件，不用对阀体本身做二次加工。阀腔内部的转子叶片采用等角度均匀布置的形式，转动过程中给料量的波动很小，能够保证下游输送设备的进料稳定，避免出现物料忽多忽少导致的管路堵料、下游设备负载波动过大的问题，对于计量精度要求较高的配料系统，这种均匀给料的特性也能提升整体计量的准确性。阀体的进出口法兰同轴度在设计时做了严格的公差控制，安装后和上下游管道的对中精度更高，不会出现法兰错位导致的密封垫压偏、泄漏问题，法兰密封面采用平面密封形式，适配常规的橡胶垫片、四氟垫片或者金属缠绕垫片，用户可以根据输送物料的温度、腐蚀特性灵活选择密封垫片材质。
