1/2英寸内螺纹黄铜单向止回阀结构

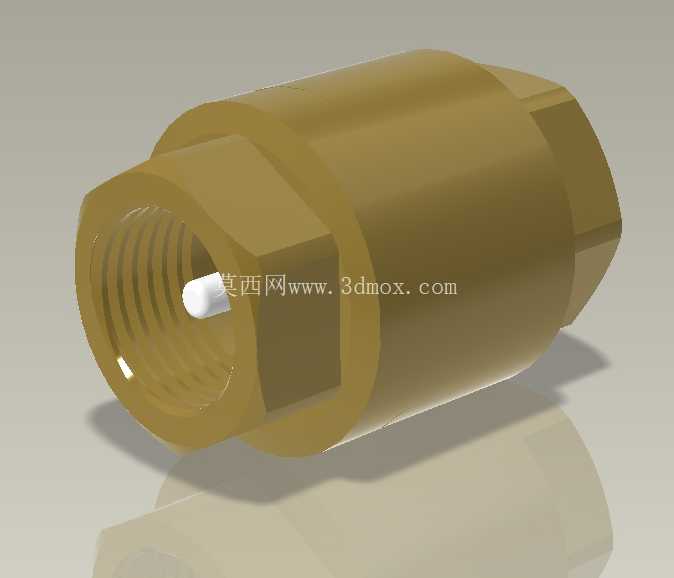

在民用给排水、小型气动回路、低压液压辅件、家用净水设备、小型燃油输送管路这类对管路流向有严格要求的场景里，小通径单向止回阀是极易被忽略但直接决定系统可靠性的基础元件，本次拆解呈现的1/2英寸规格止回阀，就是这类场景里应用覆盖率极高的一款结构。从实际工况适配来看，这款阀的公称通径对应常规4分管路接口，两端采用统一的内螺纹连接形式，安装时无需额外定制转接头，可直接匹配市面上同规格的镀锌钢管、PPR转金属接头、气动PU管金属快插终端，安装边界非常友好，不需要在管路设计时预留额外的法兰安装空间或者焊接作业面，仅需要在管路两端预留对应扳手的操作空间即可完成装拆，非常适合空间紧凑的小型设备内部管路布局。

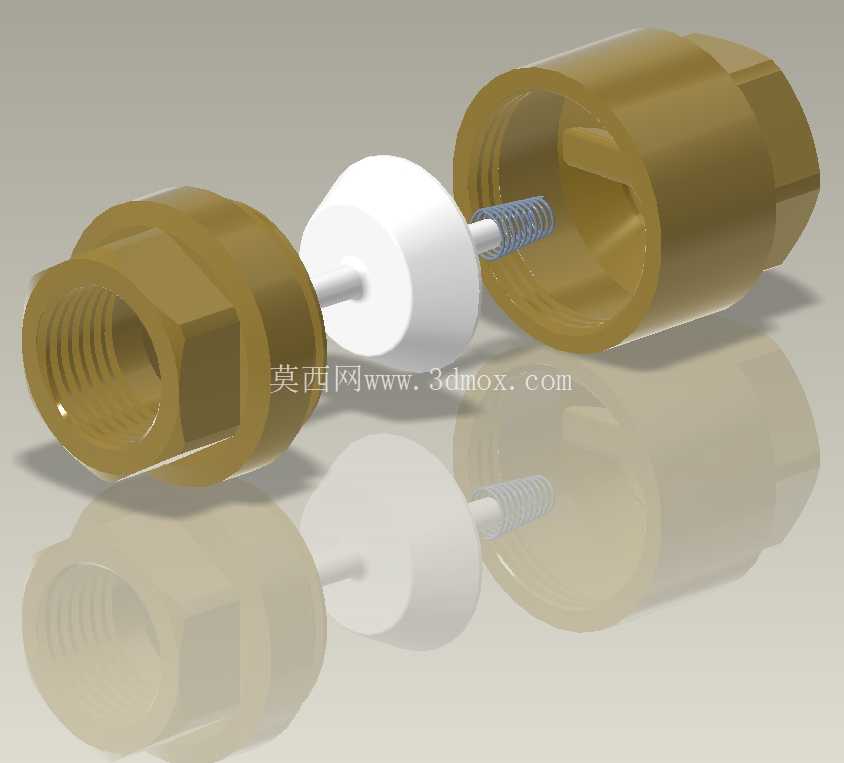

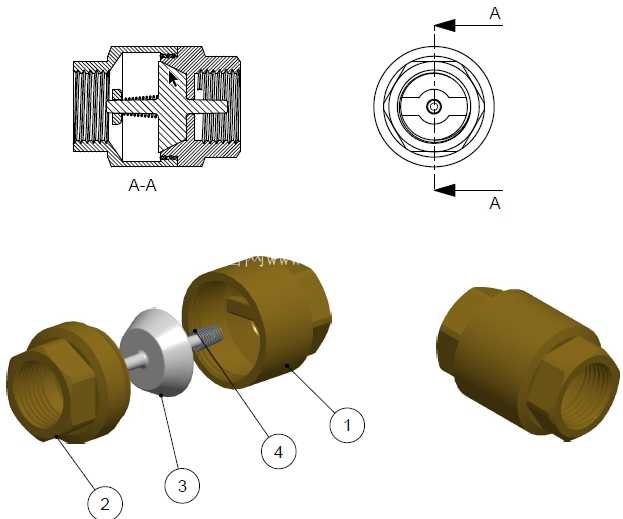

从结构设计逻辑来看，这款阀采用了分体式黄铜阀体结构，两个黄铜本体通过端部的外螺纹配合旋合压紧，中间夹持密封阀芯组件，没有采用一体式铸造的阀体结构，很大程度上降低了加工难度——一体式阀体的内部流道、密封座面需要专用刀具从两端伸入加工，小批量生产时刀具成本高、同轴度难保证，而分体式结构可以分别在两个本体上车削密封配合面，加工完成后再组装，密封面的同轴度、表面粗糙度更容易控制，后期维护时也可以直接旋开阀体更换密封件，不需要整体切割管路更换整阀，维护成本更低。阀芯部分采用了ABS材质的密封件搭配金属导向杆的结构，导向杆穿过一侧阀体的中心导向孔，保证阀芯启闭过程中始终沿着管路轴线运动，不会出现偏磨导致的密封失效；密封件采用平板密封结构，正向流动时介质压力推动阀芯压缩弹簧（图中未单独标注弹簧容腔，实际结构中密封件与阀体之间预留了弹簧安装位）打开流道，介质可以顺畅通过，反向压力出现时，介质压力直接作用在密封件背面，将密封件紧紧压在另一侧阀体的密封端面上，彻底截断介质回流路径，这种结构的开启压力很低，不需要很高的正向压差就能推动阀芯开启，非常适合低压供水、小型气动回路这类压力不高的场景，不会因为阀的开启阻力导致系统压力损失过大。

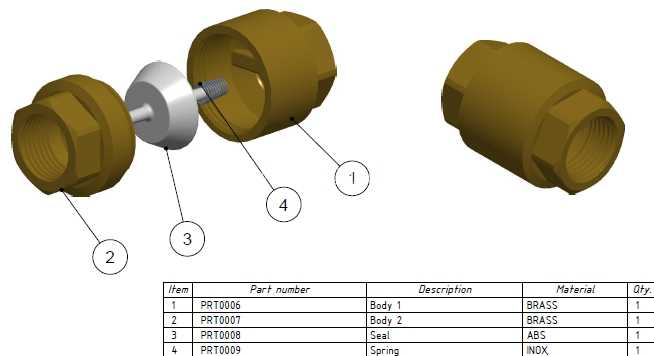

材质选择上，两个本体采用黄铜材质，一方面黄铜的切削性能好，车削螺纹、密封面时加工效率高，表面光洁度容易保证，另一方面黄铜的耐腐蚀性在水、常规气动介质、无腐蚀性燃油场景下完全够用，不会像普通碳钢那样长时间使用出现锈渣卡滞阀芯的问题，同时黄铜的硬度适中，螺纹旋合时不容易出现咬死的情况，后期拆检维护更方便。密封件采用ABS材质，相比橡胶密封件，ABS的硬度更高，在长期受压的情况下不容易出现永久形变，密封寿命更长，同时ABS和黄铜密封面的配合密封性足够满足低压工况的泄漏率要求，成本也比氟橡胶、丁腈橡胶这类软密封材料更低，适配民用、普通工业场景的成本控制需求。

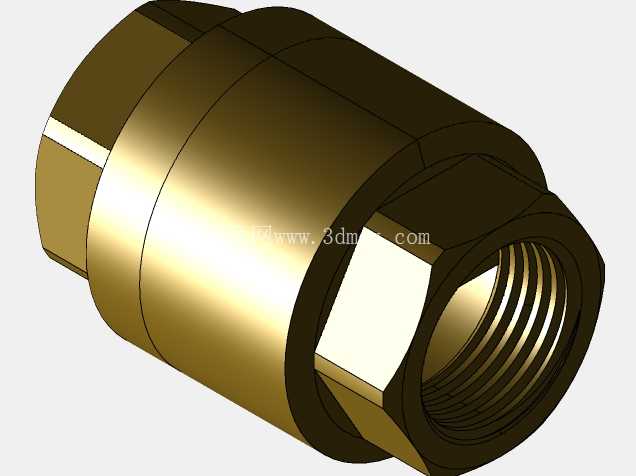

从实际选型适配角度来说，这款阀的结构尺寸非常紧凑，整体长度比同通径的球阀更短，安装在管路中不会占用过多的轴向空间，两端的六角外形可以直接用活动扳手或者开口扳手夹持，安装力矩不需要过大，避免黄铜材质的阀体被夹裂或者螺纹滑牙。在实际管路设计时，需要注意这款阀是水平、垂直安装都可以适配的，因为导向杆的结构足够稳定，不会因为安装方向变化导致阀芯卡滞，但是要注意介质流向必须和阀体上隐含的流向标识一致——虽然图中没有标注外部流向箭头，但从结构来看，密封件贴合的一侧是出口端，介质从带导向杆的一侧进入，推开密封件流向出口，如果装反的话，反向压力会直接把密封件压死，介质完全无法通过，会直接导致管路断流。另外在使用时要注意介质的清洁度，因为这款阀的流道间隙不大，如果介质里带有大颗粒的杂质，很容易卡在密封件和密封面之间，导致止回失效，出现回流问题，所以在杂质较多的管路中使用时，建议在阀的进水端加装对应精度的过滤器，避免杂质卡滞阀芯。

从建模还原的角度来说，这个结构的建模重点在于两个阀体的螺纹配合公差、密封面的同轴度、导向杆和导向孔的配合间隙，这些尺寸如果在建模时没有按照实际加工公差设置，做运动仿真的时候就会出现干涉或者间隙过大的问题，比如导向杆和导向孔的间隙如果设置过小，仿真时阀芯运动就会出现卡滞，和实际工况不符；如果间隙设置过大，阀芯启闭时就会出现偏斜，导致密封面无法完全贴合，仿真出来的密封效果就会失真。另外两个阀体的连接螺纹需要注意旋合长度，要保证旋合后两个阀体的端面刚好压紧密封件的外圈，不会出现压得过紧导致密封件变形，或者压得过松出现外漏的问题。
