KF25快装夹具定心环密封组件结构设计

在真空管路搭建、实验室气路布设、半导体工艺气体输送这类对管路连接密封性、装拆效率有硬性要求的场景里，KF系列快装连接结构是应用最广泛的连接形式之一，其中KF25规格适配公称通径25mm的真空管路，这套组件包含快装夹具、定心环与O型密封圈三个核心零件，三者配合完成管路的快速对接与密封。从实际使用场景来看，这类组件常出现在真空镀膜设备的气路连接段、实验室真空系统的管路接驳处、小型化工试验装置的工艺气管路中，相比法兰螺栓连接，它不需要逐个拧紧螺栓，单次装拆时间能缩短70%以上，非常适合需要频繁拆装维护、调整管路布局的工况。

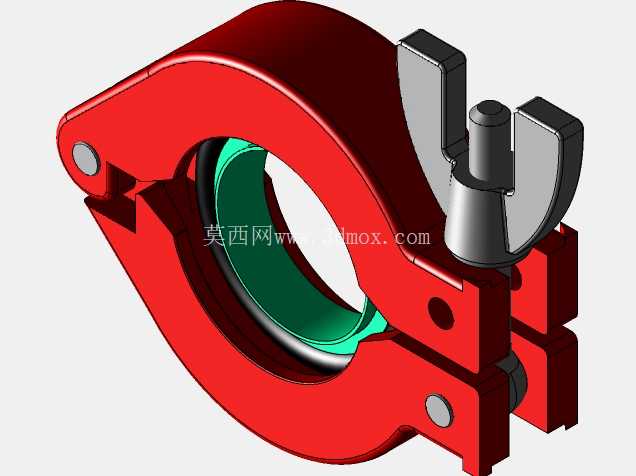

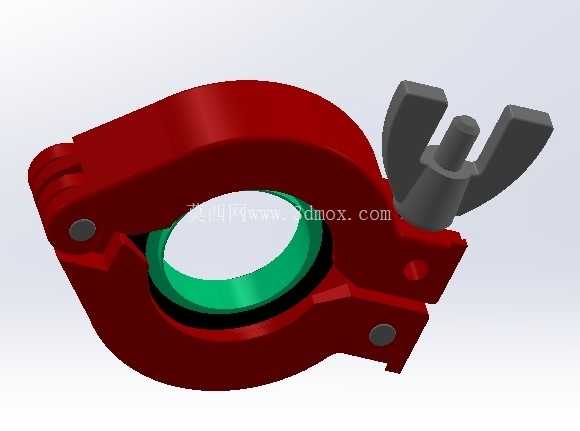

从功能特性上拆解，三个零件各自承担不同的作用：红色的快装夹具是施力构件，它的铰接结构允许卡箍张开后套入两个对接法兰的外缘，通过翼形锁紧螺栓的旋紧，将两个法兰的端面均匀压向中间的密封件；定心环的核心作用是定位O型密封圈，同时保证两根对接管路的同轴度，避免管路错位导致的密封面压合不均，它的外圈金属骨架卡在两个法兰的止口之间，内圈的限位槽刚好容纳O型圈，防止密封圈在抽真空受压时发生移位、被挤入管路间隙的问题；O型圈则是密封的核心，通常采用氟橡胶或者丁腈橡胶材质，根据输送介质的腐蚀性、工作温度区间选择对应材质，压合后能填充法兰端面的微观不平度，实现真空度可达10-6Pa级别的静密封。

设计这套结构的时候，首先要匹配KF25的标准接口尺寸：夹具的内圈弧形轮廓要完全贴合KF25法兰的外缘锥面，锁紧时的施力方向要垂直于法兰密封面，避免出现偏载导致的局部泄漏；铰接点的销轴间隙要控制在合理范围，既要保证卡箍能顺畅张开、套入法兰，又不能因为间隙过大导致锁紧后两个法兰出现角度偏差。翼形锁紧头的设计是为了实现徒手操作，不需要额外扳手就能达到足够的锁紧力，它的握持面做了防滑的轮廓处理，即使戴劳保手套操作也能顺利施力。定心环的尺寸精度要求相对更高，它的外径要和法兰止口的内径采用间隙配合，单边间隙控制在0.1mm以内，这样才能保证对接时两根管路的同轴度误差不超过0.2mm，避免管路通径出现错位影响气流稳定性；内圈的密封圈槽深度要根据O型圈的线径设计，保证压合后O型圈的压缩量在20%-30%之间，压缩量太小会导致密封不足，压缩量太大则会加速密封圈的永久变形，缩短使用寿命。

安装边界方面，这套组件适配的是标准KF25法兰，也就是两个对接法兰的密封面外径为40mm，法兰外缘的卡接锥面角度为15度，安装时不需要额外的密封垫片，只需要将O型圈嵌入定心环的槽内，把定心环放在两个法兰端面之间，对齐管路后将夹具卡到法兰外缘，旋紧翼形螺栓直到两个卡箍的端面完全贴合即可。需要注意的是，安装前要擦净法兰密封面和O型圈表面，不能残留金属碎屑、灰尘颗粒，否则会在密封面形成泄漏通道；锁紧时不要过度用力拧动翼形螺栓，避免夹具的铰接部位出现塑性变形，导致后续卡箍无法正常开合。在管路布局时，要给夹具的锁紧操作预留足够的空间，翼形螺栓的旋转半径范围内不要布置其他管路或者结构件，保证徒手操作时能顺利拧动锁紧头。

从结构建模的角度来看，这套组件的建模难点在于夹具的弧形轮廓与铰接部位的配合，卡箍的内弧面要和法兰锥面完全贴合，建模时需要先根据KF法兰的标准轮廓做扫掠特征，再做铰接处的销孔、锁紧部位的螺纹孔结构；定心环的结构相对简单，但要注意密封圈槽的倒角处理，避免安装时割伤O型圈；O型圈作为标准密封件，建模时要保证截面圆的直径与公称尺寸一致，装配时要和定心环的槽做同轴约束，还原实际装配的位置关系。这套结构的所有尺寸都遵循真空快装连接件的行业标准，能直接和市面上采购的标准KF25法兰、管路配件适配，不需要做额外的尺寸修改，可直接用于真空设备的管路设计、气路系统的装配模拟，也能作为快装连接结构的设计参考，帮助设计人员理解这类卡箍式快接结构的受力逻辑与密封原理。
