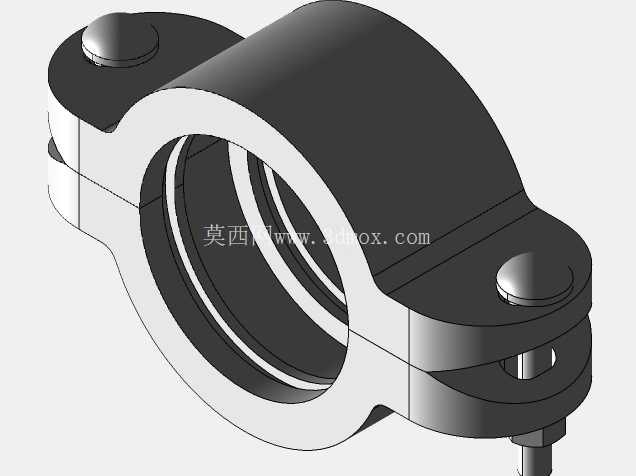

Victaulic沟槽式管道卡箍耦合连接件

这类沟槽式卡箍耦合件是管路系统里非常成熟的快装连接部件，最早在消防管路系统里普及，现在已经延伸到饮用水输送、液压站管路、中高压工艺管线等多个场景，相比传统的法兰连接、焊接连接，它的安装效率优势非常明显，不需要在管端做复杂的坡口焊接，也不需要挨个拧紧紧固件组，现场施工的时候只需要把两根待连接的管端压出标准沟槽，套上密封胶圈，再把上下两半的卡箍壳体扣合到位，拧紧两侧的紧固螺栓就能完成密封锁紧，整个安装过程不需要特殊的焊接设备，对现场施工人员的技能要求也更低，在空间狭窄的管廊、设备夹层里作业的时候优势尤其突出。

从结构设计逻辑来看，这个耦合件的核心受力部分是两半对称的铸钢壳体，壳体内侧有一圈凸起的卡合棱边，安装到位后这圈棱边刚好嵌入管端预先滚压好的环形沟槽里，承担管路的轴向拉脱力，哪怕管路内部存在压力波动、或者出现轻微的轴向窜动，卡合结构也能牢牢锁住两根管道，不会出现脱开的问题。壳体内腔和管道之间预留的密封腔是用来放置弹性橡胶密封圈的，密封圈的截面是专门设计的C型结构，当管路内部充压的时候，介质压力会把密封圈的唇边紧紧压在管道外壁和卡箍内腔的壁面上，压力越高密封的贴合力就越强，和普通的平垫密封相比，这种自紧式密封结构在中高压工况下的密封可靠性要高很多，不需要靠极大的螺栓预紧力来压密封件，也能减少螺栓的载荷疲劳。

做三维建模的时候，首先要注意卡箍壳体的分型面是沿着管道轴线的中分面，两半壳体的铰接端和螺栓锁紧端的同轴度是建模的关键尺寸，如果铰接孔的位置偏差太大，现场安装的时候会出现两半壳体扣合错位，卡合棱边没法完全卡入沟槽的问题，直接影响连接强度。卡箍内腔的圆弧面要和对应公称通径的管道外径保留合理的配合间隙，间隙太小会导致安装的时候卡箍没法顺利套过密封圈，间隙太大又会让卡合棱边的啮合深度不足，承压的时候容易出现拉脱风险。两侧的紧固螺栓位置要预留足够的扳手操作空间，不能出现螺栓拧紧的时候扳手和壳体本身干涉的问题，很多新手建模的时候容易只关注零件本身的尺寸，忽略安装工具的操作边界，导致图纸拿到现场根本没法装配。

从安装边界来看，这类卡箍耦合件相比法兰连接，在管道径向需要的安装空间要小很多，不需要给法兰盘留出螺栓穿装的周向空间，只需要在卡箍的螺栓侧留出能放下套筒扳手的空间就可以，在密集排布的管路组里，能大幅减少管路之间的预留间距，提升管廊的空间利用率。同时这种连接方式属于柔性连接范畴，允许两根连接的管道之间存在很小的角度偏斜，在管路存在轻微沉降、或者设备运行带来小幅振动的场景里，柔性连接可以吸收一部分位移和振动，避免应力集中在管道焊口位置，减少管路开裂泄漏的风险。在饮用水系统里使用的时候，壳体的内表面和密封圈都要符合涉水材料的相关要求，不能有积液的死角，避免长期使用的时候滋生细菌；在液压系统应用场景里，要根据工作压力等级选择对应压力级别的卡箍壳体，同时密封圈材质要适配对应的液压油介质，避免长期接触油液出现密封圈溶胀失效的问题。

建模过程中还要注意卡箍和管道配合位置的圆角处理，壳体上卡合棱边的边缘要做小的倒角，避免安装的时候棱边割伤橡胶密封圈，导致密封失效。铰接位置的销轴和孔之间要保留合理的转动间隙，保证两半壳体可以顺畅开合，方便现场套装到管道上，间隙也不能过大，否则锁紧的时候会出现壳体错位，导致密封面压合不均匀。螺栓孔的位置要做沉台设计，让螺栓头和螺母的承压面和螺栓轴线保持垂直，避免拧紧的时候螺栓出现附加弯曲应力，影响螺栓的疲劳强度。很多现场出现的卡箍泄漏问题，其实都不是零件本身的强度问题，而是安装的时候没有对准沟槽位置，或者螺栓预紧力不均匀，导致密封圈压偏，所以在做结构设计的时候，壳体上可以做小的定位凸点，安装的时候凸点卡入沟槽端面，就能直观判断卡箍有没有装到位，降低现场安装的出错概率。
