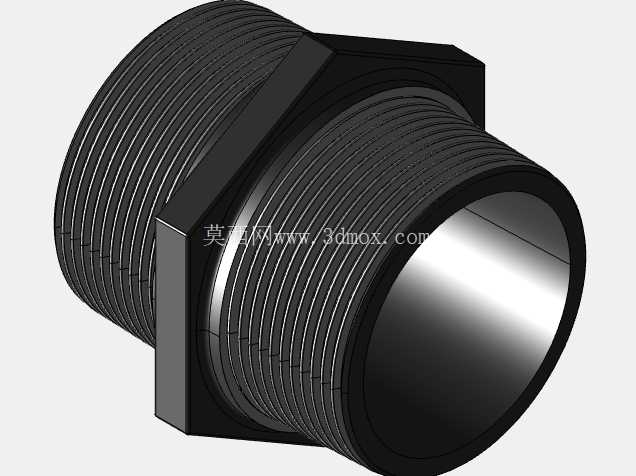

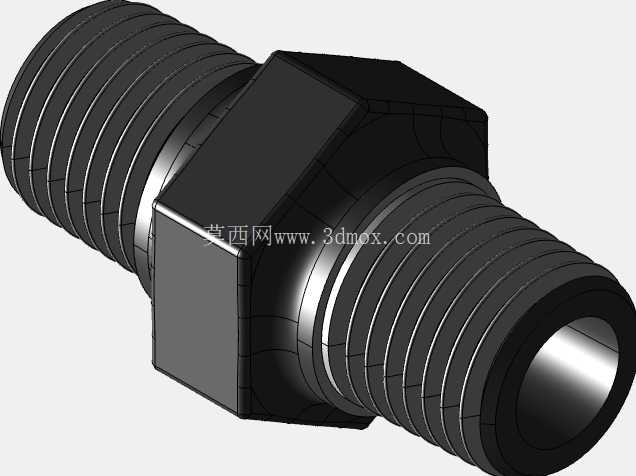

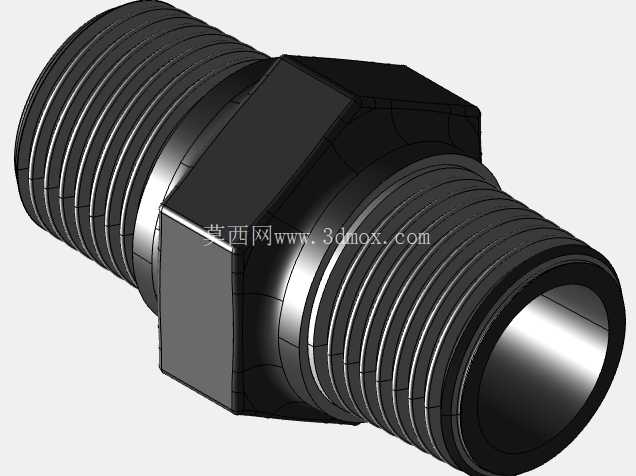

BSP螺纹双外丝六角对丝接头结构

　　日常做液压站布管、车间压缩空气管路改造、民用给排水管路接驳的时候，最常碰到的就是两根同规格内螺纹管路需要直线连通的场景，这时候双外丝对丝接头就是最基础也最不可或缺的连接件，这次建模的这款BSP螺纹双外丝六角对丝，就是针对这类直通接驳需求做的参数化结构。很多刚入行的结构工程师画这类接头的时候，容易忽略螺纹密封的配合公差，要么把外螺纹大径做的偏大，装配的时候拧不到位还容易涨裂内螺纹基座，要么做的偏小，密封面压不紧，通水通气的时候出现渗漏，这款模型在建模阶段就严格遵循BSP英制管螺纹的公差标准，两端螺纹的牙型角、螺距、锥度（如果是密封用锥螺纹的配合段）都做了精准还原，能直接对接标准BSP内螺纹的阀件、管路、泵体接口，不需要二次修配。中间的六角拧动段是这类接头的核心受力结构，建模的时候特意把六角的对边尺寸按照通用扳手的适配规格做了匹配，既不会因为对边尺寸太小导致扳手卡不住打滑，也不会因为对边过大挤占周边的安装空间，很多现场安装的时候会碰到管路排布密集，扳手的活动空间有限，六角段的轴向长度也做了优化，刚好能让开口扳手或者套筒完全卡入，不会因为长度太短导致拧动的时候滑脱，也不会因为太长突出管路表面，影响后续的保温层包裹或者周边管线排布。

　　做这类接头的三维建模，最容易出问题的是两端螺纹的同轴度，如果两端外螺纹的轴线偏移超过0.1mm，装配的时候就会出现一端拧到位另一端别劲的情况，轻则导致螺纹滑牙，重则使相连的阀件或者管路产生额外的安装应力，时间长了容易在应力集中处出现开裂，这款模型在建模时全程以中间六角段的中心轴线为基准，两端螺纹采用同轴约束，保证装配后两端管路保持直线连通，不会产生偏斜。从实际应用场景来看，这类接头不仅能用在民用的给排水、燃气输送管路上，在工业领域的低压液压回路、气动控制管路、化工介质输送管线里也大量使用，不同的使用场景只需要更换对应的材质即可，比如普通水暖场景用镀锌铸铁或者黄铜材质，气动回路用304不锈钢，腐蚀介质场景用316L不锈钢或者PVDF材质，模型的结构参数完全适配各类材质的加工工艺，不管是采用棒料车削加工，还是红冲锻压后再车螺纹，模型预留的加工余量、退刀槽位置都符合常规加工工序的要求，不会出现建模结构无法落地生产的问题。

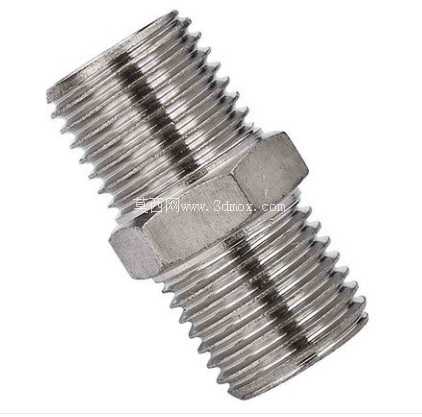

　　很多工程师在做管路总成装配的时候，喜欢直接调用标准件库的接头模型，但不少标准件模型的六角段尺寸、螺纹收尾长度和实际采购的成品件存在偏差，导致做管路干涉检查的时候出现误判，明明模型里没有干涉，实际装配的时候扳手伸不进去，或者接头和周边的机架、其他管线碰在一起，这款模型的所有外形尺寸都参考了市面主流流通的TUPY系列对丝接头的实测尺寸，螺纹收尾的不完全牙段长度、六角段的倒角尺寸、两端端面的密封面宽度都和实物一致，用来做管路排布的干涉检查、装配工艺模拟的时候，能完全还原现场安装的真实状态，避免后期现场施工的时候出现配管错误。

　　另外在做管路应力仿真的时候，这个模型的过渡圆角也做了还原，六角段和两端螺纹衔接的位置不是直角突变，而是做了微小的圆弧过渡，这个位置是接头受力的应力集中点，如果建模的时候直接做直角衔接，仿真出来的应力值会比实际情况偏大很多，导致选型的时候错误选择更高规格的接头，造成成本浪费，还原过渡圆角之后，仿真结果更贴近实际受力状态，能给选型计算提供更准确的参考依据。在安装边界上，这款接头的整体长度控制在同规格接头的常规尺寸范围内，两端螺纹的有效啮合长度也符合管螺纹连接的密封要求，不需要额外增加密封垫（如果是锥密封螺纹），如果是平行螺纹，端面预留的密封槽位置也可以适配组合密封垫或者生料带的缠绕厚度，不会因为密封件的存在导致装配长度超出预设的管路间距。很多新手做管路设计的时候，往往只关注接口的螺纹规格是否匹配，忽略了接头的整体长度对管路排布的影响，比如两根固定端的内螺纹接口之间的距离是固定的，如果接头长度选长了就装不进去，选短了螺纹啮合长度不够，容易脱开或者渗漏，这款模型的长度尺寸严格匹配对应规格BSP接头的标准长度，在做初步管路排布的时候，可以直接用这个模型来确定两个固定接口之间的预留间距，减少后期配管的调整工作量。
