1/8英寸内螺纹气动快插推锁接头

在气动系统的管路布设场景中，这类推锁式快插接头是压缩空气回路里最常见的末端连接件之一，大量应用在轻工自动化生产线、小型气动工装、实验室气路、民用气动工具配套的管路节点上。不同于需要额外卡套、螺母拧紧固定的传统硬管接头，这类推锁结构的核心优势是现场布管时无需额外工具，只要将对应外径的气动软管对准接头顶部的蓝色压环端口直插到底，内部的弹性卡爪就会自动咬合住软管外壁，配合内置的丁腈橡胶密封圈完成端面密封，整个插接过程耗时不超过两秒，能大幅缩短气路装配的现场作业时长。

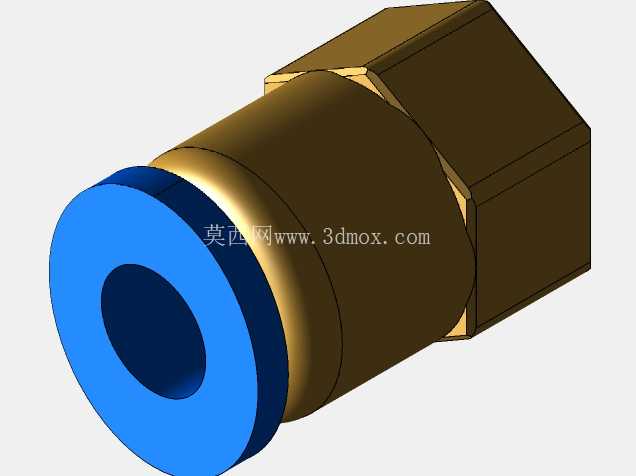

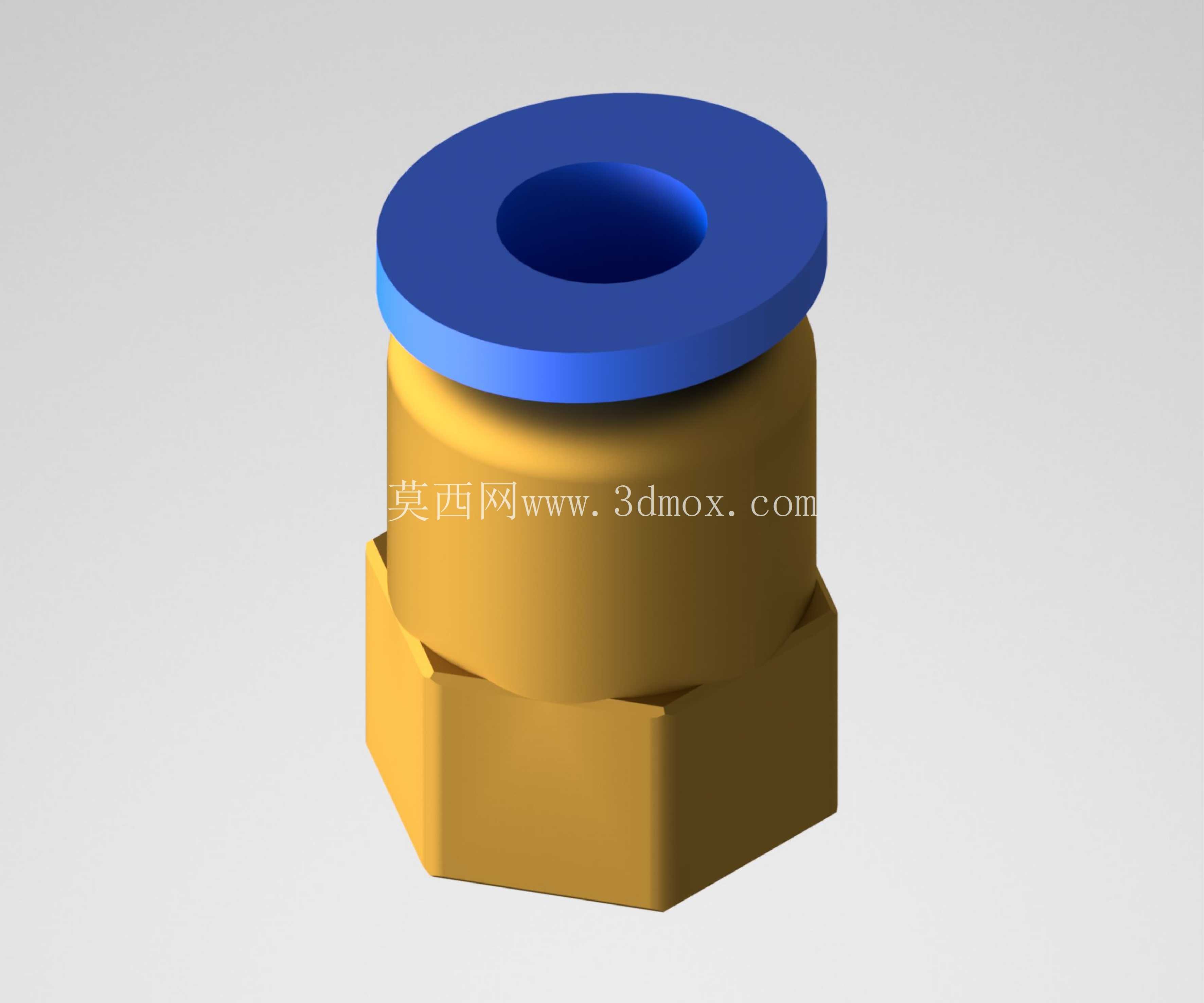

从结构设计逻辑来看，这个接头的下部采用标准六角外形，是专门给扳手预留的夹持位，安装时可以用开口扳手或者活动扳手卡住六角段，将接头下部的内螺纹端拧入对应的气动元件外螺纹接口上，拧入过程中六角面的受力均匀，不会出现圆柱外形接头容易打滑、拧伤外表面的问题。顶部的蓝色环形压环是解锁结构，当需要更换管路或者拆除接头时，只需要向下按压这个蓝色压环，压环会推动内部的卡爪张开，此时就可以轻松拔出插入的软管，不需要撬动或者破坏管路，重复拆装多次也不会损伤软管外壁，能满足气路频繁调整的现场需求。

尺寸边界上，这个接头的内螺纹端适配1/8英寸的管螺纹，也就是行业内常说的1分气路接口，能直接匹配市面上绝大多数小型电磁阀、气缸、气动处理三联件的对应规格外螺纹端口，插接端适配8毫米外径的标准气动PU软管，这个管径是小型气动回路里最常用的规格，对应的额定工作压力覆盖0到1兆帕的常规气动系统压力范围，能满足绝大多数工业气动场景的压力要求。接头的主体部分采用黄铜材质加工，黄铜的切削性能好，加工内螺纹和内部密封槽的时候能获得很高的尺寸精度，同时黄铜的抗腐蚀性能不错，在常规车间环境下不会轻易生锈，不会因为锈蚀导致管路堵塞或者接头拆卸困难。顶部的压环采用硬质工程塑料制作，表面光滑，按压的时候受力均匀，不会像金属压环那样冬天低温下容易冰手，也不会因为长期接触压缩空气里的少量冷凝水出现锈蚀卡滞的问题。

实际选型使用的时候需要注意，这类接头的安装边界要预留足够的手部操作空间，接头顶部距离周边的设备钣金或者其他元件至少要留出15毫米以上的空间，方便后期更换管路的时候手指能按压到顶部的压环，如果安装空间过于局促，手指无法完全按压压环，就会出现拆管困难、硬拉软管导致软管损坏或者接头内部卡爪变形的问题。另外拧入螺纹端的时候，要注意在螺纹上缠绕适量的生料带，生料带的缠绕方向要和螺纹拧紧方向一致，避免拧紧过程中生料带被挤入气路内部，造成下游的气动元件堵塞，拧紧力矩不要过大，黄铜材质的螺纹强度有限，过大的拧紧力矩会导致内螺纹端口开裂，造成压缩空气泄漏。

从建模的角度来看，这个接头的结构特征非常规整，下部的六角段可以通过拉伸凸台加切除的方式完成，中间的圆柱主体和顶部的压环都是回转体特征，通过旋转凸台就可以快速生成，内部的卡爪和密封槽结构需要注意尺寸公差的配合，卡爪的内孔尺寸要比适配的软管外径小0.2到0.3毫米，才能保证足够的咬合力，不会在通气压力下出现软管脱开的问题，密封槽的尺寸要和选用的O型圈尺寸匹配，压缩量控制在15%到25%之间，既能保证密封效果，又不会因为压缩量过大导致插管阻力过大，现场装配困难。这类接头虽然是小型的气动元件，但是在整个气动系统里的用量非常大，每一个接头的密封可靠性都会直接影响整个气路的压力稳定性，如果接头出现泄漏，会导致空压机频繁加载，增加能耗，严重的甚至会导致气动执行元件动作不到位，引发设备故障，所以在建模和选型的时候，每一个尺寸细节都要符合行业通用的规范，保证和市面上的标准元件具备互换性。
