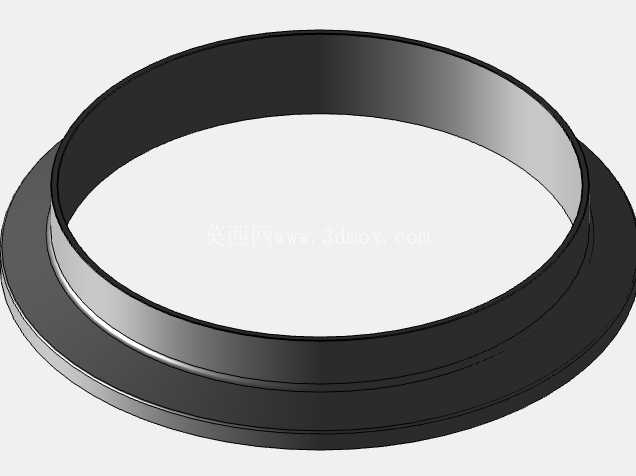

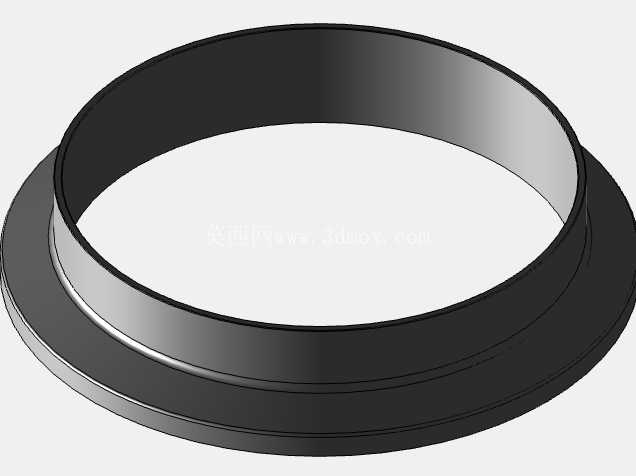

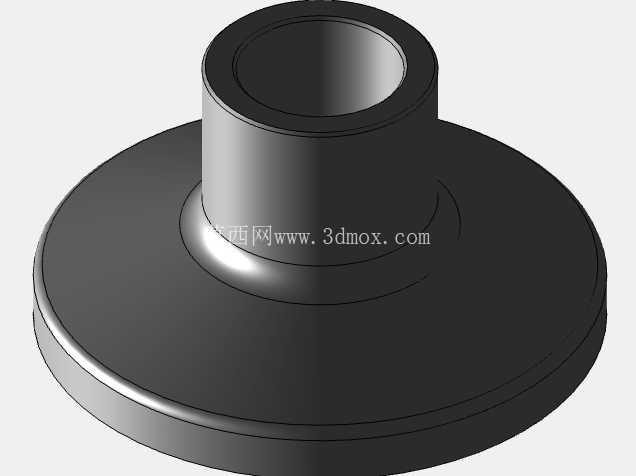

DIN32676标准DN10-200三夹套圈结构设计

在食品饮料、生物医药、精细化工等对管道连接洁净度、密封性要求严苛的流体输送场景中，三夹套圈是快装式管道系统里不可或缺的核心密封承压配件，这套覆盖DN10到DN200全规格的套圈结构，完全匹配DIN32676标准的尺寸公差要求，能够适配同标准下的快装接头、卡箍组件，实现不同管径卫生级管道的快速对接与拆卸。从实际工况适配角度看，这类套圈的应用场景覆盖了从实验室小型流体试验管线，到生产车间大口径物料输送主管路的全场景需求，小到DN10的取样管路、药剂添加支路，大到DN200的物料主输送管道，都能依靠这类套圈配合卡箍实现无泄漏连接，相比传统法兰连接，它的安装空间占用更小，拆卸清理时不需要逐个拆卸螺栓，能大幅缩短管线维护、CIP清洗的作业时间，尤其适合需要频繁拆装清理的卫生级生产管线。

设计这套套圈结构时，首先要考虑的是不同工况下的密封可靠性，套圈的密封唇口角度做了统一的公差匹配，当卡箍施加径向锁紧力时，套圈的两个密封面能同时贴合接头端面与管道外壁，不会出现局部应力集中导致的密封失效问题。针对DN10到DN200的跨度范围，不同管径的套圈壁厚做了梯度设计，小口径DN10到DN50的套圈厚度控制在1毫米，既保证足够的承压强度，又不会因为壁厚过大导致卡箍锁紧行程不足；DN65到DN200的大口径套圈厚度调整为2毫米，避免大管径下套圈受管道内压冲击出现形变，同时套圈的定位凸台尺寸严格匹配对应管径的管道外径公差，安装时不需要额外调整对位，套入管道后就能自然卡到预设位置，不会出现安装偏移导致的密封面错位。

从安装边界来看，这套套圈的外形尺寸完全适配标准卫生级卡箍的安装槽位，套圈的外圈圆弧半径与卡箍的内槽圆弧完全吻合，锁紧时卡箍的夹紧力能均匀分布在套圈整个圆周上，不会出现局部压应力过大导致套圈被压裂的问题。套圈的端面平整度控制在微米级公差，即使是输送带一定颗粒的流体介质，也不会因为端面缝隙出现物料残留，满足卫生级管线的清洁要求。在实际选型使用时，不需要额外修改配套接头、卡箍的尺寸，只要是对应通径的DIN标准快装组件，都能直接适配安装，不需要二次加工调整。

结构细节上，套圈的过渡圆角做了钝化处理，没有尖锐的棱角，一方面避免安装时划伤操作人员，另一方面也不会在棱角位置残留清洗介质，影响管线的洁净度。针对不同的输送介质特性，这套结构的尺寸预留了足够的材质适配空间，不管是采用硅胶、氟橡胶还是EPDM材质加工，都能依靠统一的尺寸公差实现密封性能的一致性，不会因为材质的硬度差异出现安装过松或过紧的问题。在管线承压测试中，这套结构的套圈在1.6MPa的工作压力下不会出现渗漏、脱开的问题，完全满足常规流体输送管线的压力要求，即使是存在短时压力冲击的工况，套圈的定位结构也能牢牢卡在管道与接头的间隙中，不会因为压力冲击出现移位。

很多工程人员在选型快装套圈时容易忽略厚度参数的匹配，这套覆盖全通径的套圈结构把厚度参数做了明确的梯度区分，小口径用薄款避免卡箍锁不紧，大口径用厚款保证结构强度，从根源上避免了因为厚度不匹配导致的安装故障。另外套圈的密封面没有设计多余的沟槽结构，整个接触面是连续的平面，清洗时水流能完全冲刷到所有接触位置，不会出现卫生死角，这对于生物医药、食品加工这类有GMP要求的生产场景来说尤为重要，能有效避免微生物滋生的风险。在三维建模过程中，所有尺寸都严格遵循DIN32676的标准要求，每个通径的套圈都做了装配干涉检查，确保和对应规格的快装接头、卡箍装配时不会出现干涉问题，导入装配体后可以直接用于管线布局设计，不需要反复调整尺寸参数。
