内螺纹直通式单向止回阀结构设计

　　这款止回阀的结构设计完全围绕民用给排水、小型液压回路、气动输送管线的实际工况展开，核心作用是在管路系统中实现介质的单向导通，自动阻断反向回流，避免因介质倒灌引发的泵叶轮反转、计量设备失准、上游介质污染等工程问题，在户用供水系统、小型空压机站、净水设备管路、低压液压动力单元中都有极高的适配性。从结构选型来看，这款产品采用了直通式阀体布局，介质进出通道保持同轴设计，相比角式止回阀流道阻力更小，介质正向流通时的压损控制在较低水平，不会对管路整体输送效率造成明显影响，同时同轴结构也让安装时的管路对齐更便捷，不需要额外调整管路走向适配阀件角度。

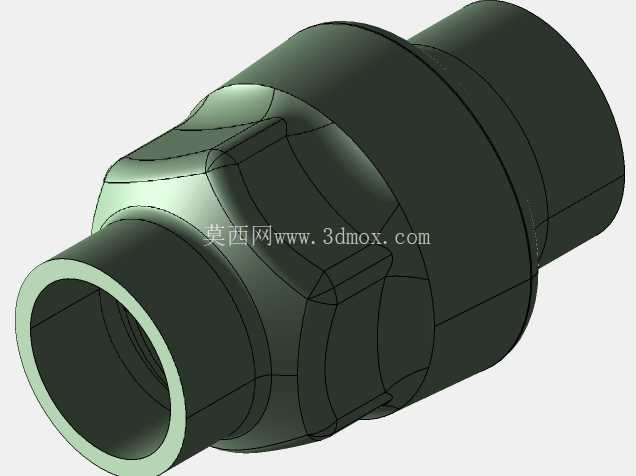

　　阀体两端采用内螺纹连接结构，适配常规低压流体输送用的镀锌管、PPR转金属接头、气动软管快插接头，安装时不需要专用焊接工具，普通管钳配合生料带做密封处理即可完成装配，后期维护拆卸也十分方便，适合民用、小型工业场景的快速施工需求。外形设计上，阀体中部做了外六角加强结构，这个结构并非装饰性设计，一方面是给安装时的管钳提供夹持受力面，避免夹持两端螺纹部位造成螺纹变形、密封失效；另一方面六角结构对应的内部是阀瓣的安装腔室，加厚的壁厚可以承受管路中的水锤冲击，尤其是在泵组突然启停、阀门快速关闭的瞬间，管路内的瞬时压力会达到正常工作压力的3-5倍，加厚的中部腔体可以避免阀体开裂，提升长期使用的可靠性。从建模的细节来看，这款止回阀的内部流道做了圆弧过渡处理，没有直角突变结构，介质正向流动时可以顺着圆弧面推开阀瓣，不会在阀腔内形成紊流、气蚀，有效降低介质流动时的噪音，同时也减少了介质中杂质在阀腔内的沉积，避免杂质卡滞阀瓣导致的密封失效。阀瓣采用升降式结构，依靠介质压力自动开启，反向压力和弹簧预紧力自动闭合，不需要额外的电控或者人工操作，完全依靠管路自身的压力差实现工作，结构简单可靠，故障率极低。

　　安装边界方面，这款阀件的整体长度控制在常规同通径螺纹阀件的标准尺寸范围内，两端螺纹的同轴度公差控制在0.1mm以内，安装后不会出现管路别劲的问题，阀体最大外径处的尺寸也预留了足够的扳手操作空间，即使在管路排布比较紧凑的设备内部，也能顺利完成安装操作，不需要额外预留过大的装配空间。在设计过程中，建模时特意对螺纹部位做了收尾退刀槽的细节还原，实际加工时这个退刀槽可以保证螺纹加工到位，同时让接头拧入时可以顶到退刀槽端面，配合密封垫或者生料带实现端面+螺纹的双重密封，避免螺纹连接处的渗漏问题。

　　另外阀体外部的轮廓做了圆角过渡，没有尖锐的棱角，一方面是铸造或者锻压成型时更容易脱模，减少应力集中点，另一方面安装操作时也不会划伤施工人员，符合五金配件的安全设计要求。这款止回阀的密封面设计在阀瓣和阀座的接触位置，采用平面密封结构，相比锥面密封对加工精度的要求更低，同时密封面的接触面积更大，即使有少量细小杂质附着在密封面上，也能在反向压力的作用下被挤压到密封面边缘，不会影响整体密封效果，适配含有少量细小杂质的流体工况，不需要在阀前加装精度过高的过滤器，降低了整个管路的配套成本。从实际使用的角度来看，这种直通式内螺纹止回阀的适用压力范围覆盖0-1.6MPa的常规低压工况，适用介质包括常温清水、压缩空气、低压液压油、无强腐蚀性的流体，完全覆盖绝大多数民用和小型工业场景的使用需求，建模时还原的所有结构细节都和实际量产产品保持一致，包括壁厚变化、夹持面尺寸、螺纹长度、内部流道轮廓，不管是用于设备装配的选型校核，还是管路系统的布局模拟，都能提供准确的尺寸参考，避免设计阶段出现阀件和周边结构干涉、安装空间不足的问题。
