3/8英寸分体式空调制冷管路截止阀

　　在家用及中小型商用分体式空调的制冷系统布设、运维场景中，管路截止阀是连接室内外机冷媒通路、实现管路通断控制的核心基础部件，本次涉及的两款同管径截止阀，分别适配直型、L型两种管路走向需求，通径规格为3/8英寸，对应公制尺寸10mm，可兼容R22、R410A等多种常规冷媒介质的输送工况。从实际工程应用来看，这类截止阀通常安装在空调室外机的冷媒管接口位置，在设备安装阶段，可通过阀杆的旋动控制管路通断，方便安装人员完成室内外机连接后的抽真空、冷媒充注操作；在后期设备移机、维修时，可通过关闭截止阀将冷媒封闭在室外机侧，减少冷媒排放，降低运维成本与环境影响。

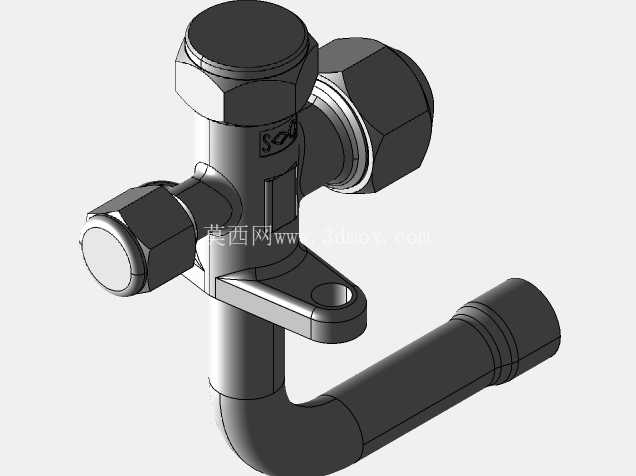

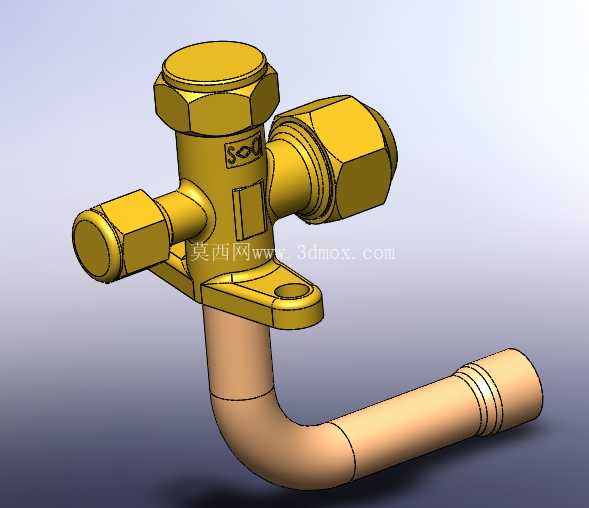

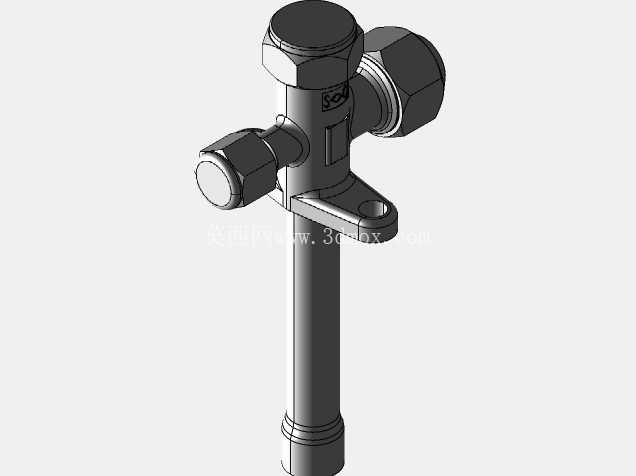

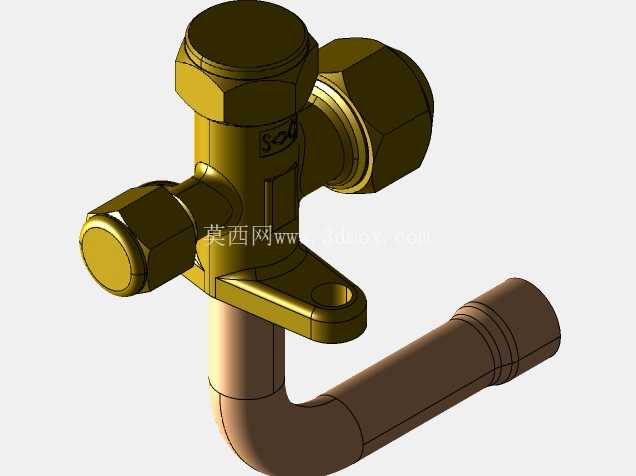

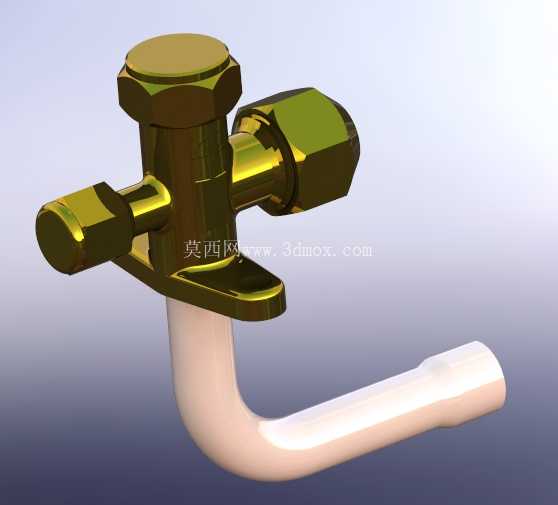

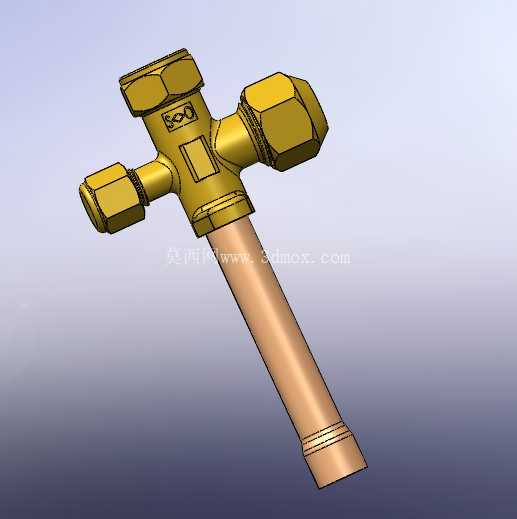

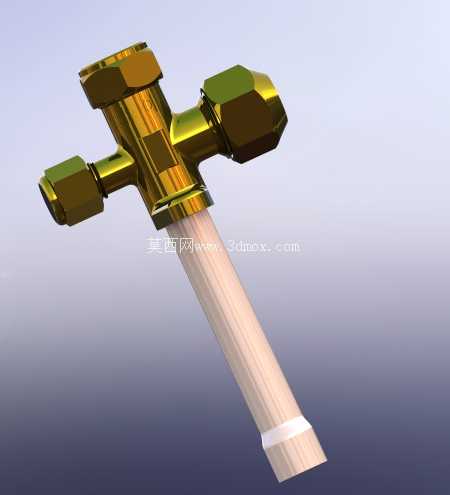

　　两款阀的主体结构均采用黄铜锻压成型，黄铜材质的抗冷媒腐蚀性能、加工切削性能与焊接适配性都能很好满足制冷管路的长期使用要求，三个接口端均设计为标准外螺纹六角接头结构，可直接适配同规格的铜纳子与冷媒铜管连接，接头端面预留了密封面，安装时配合紫铜密封垫即可实现可靠的静密封，避免冷媒泄漏。直型结构的截止阀适用于管路直线走向的布设场景，进出接口处于同一轴线上，管路弯折少，冷媒流动阻力更低，适合对管路压损控制要求较高的制冷系统；L型结构的截止阀进出接口呈90度垂直布局，可适配管路需要转向的安装空间，在室外机接口位置局促、管路需要垂直转向的场景下，无需额外增加90度弯头即可完成管路连接，减少管路焊点数量，降低潜在的泄漏风险。

　　阀杆部位采用多重密封结构设计，阀杆与阀体之间设置了耐冷媒腐蚀的橡胶密封圈，在阀杆反复旋动的过程中仍能保持可靠密封，避免阀杆位置出现冷媒微漏；阀杆端部的密封面采用锥面密封设计，阀门完全关闭时，锥面与阀体内部的密封座紧密贴合，可实现管路的完全截断，截断状态下的密封性能满足制冷系统2.5MPa以上的耐压要求，适配常规空调系统的工作压力范围。从安装边界来看，两款阀的六角接头对边尺寸符合3/8英寸冷媒管接头的通用标准，安装时使用常规活动扳手即可完成纳子的紧固操作，无需特殊定制工具；阀体下部的延伸管段长度预留了足够的焊接操作空间，当需要与铜管进行钎焊连接时，焊接热量不会直接传导至阀杆密封部位，避免密封圈因高温老化失效。

　　在结构设计过程中，充分考虑了制冷管路的实际安装公差，接口的同轴度、螺纹精度都按照制冷行业通用公差要求设计，可与市面上同规格的标准冷媒铜管、纳子实现通用互换，无需针对特定品牌空调做定制化调整。阀帽部位采用内六角结构，安装完成后可将阀帽旋紧在阀杆端部，形成第二道密封防护，即使阀杆部位出现微量渗漏，阀帽也可将冷媒封闭在阀体内，进一步提升长期使用的可靠性。从流体通道设计来看，阀体内的流道采用平滑过渡结构，没有明显的直角凸起，冷媒流经阀门时的局部阻力较小，不会对制冷系统的冷媒循环效率造成明显影响，适配1-3匹分体式空调的冷媒循环流量需求。在实际选型过程中，可根据室外机接口的管路走向选择对应结构的截止阀，当管路沿直线方向布设时优先选用直型阀，减少管路弯折；当管路需要从接口位置转向90度布设时，选用L型阀可简化管路布局，减少安装工作量。两款阀的整体结构紧凑，安装后占用的空间尺寸较小，不会与室外机内部的其他部件产生干涉，适配绝大多数常规分体式空调的室外机安装空间要求。
