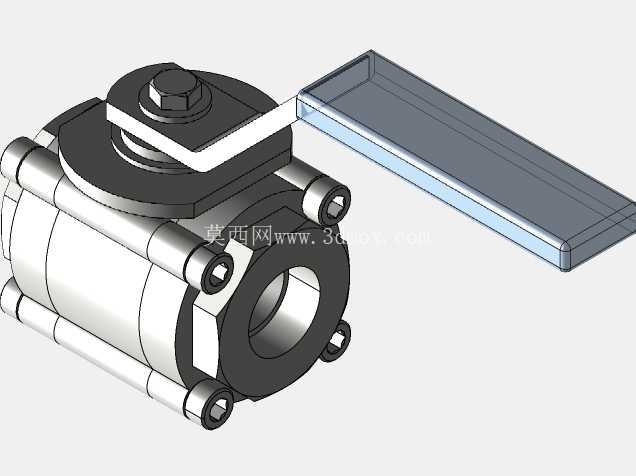

1/2英寸NPS铸造法兰式手动球阀结构

这款1/2英寸NPS规格的铸造球阀，主要应用在中小口径工业流体管路的通断控制场景，常见于化工助剂输送、车间压缩空气分支、中小型循环水系统、洁净流体工艺管线这类需要频繁启闭、且要求流阻较低的管路节点。区别于大口径焊接球阀或者对夹式蝶阀，这款三片式铸造结构的球阀，在日常运维中可以直接在线拆解更换密封件，不需要把整个阀体从管路上切割或者拆卸下来，对于空间紧凑的设备夹层、管廊排布密集的生产车间来说，能大幅降低后期维护的工时成本。

从功能特性上看，它采用全通径流道设计，球体的通孔直径和连接管路的内径基本保持一致，流体经过的时候不会出现明显的通径缩颈，一方面能减少介质流动的压损，避免输送过程中不必要的能耗损耗，另一方面也能让管路里的杂质、微小固体颗粒顺利通过，不容易在阀腔内部堆积卡涩，适配水、轻质油、低压气体、弱腐蚀性化工介质等多种常见工业流体的输送控制。手动操作的手柄采用扁钢式加长结构，操作力臂经过匹配设计，在公称压力范围内启闭阀门不需要借助额外的加力杆，操作人员徒手就能完成90度的启闭动作，手柄上自带的位置标识能直观判断阀门的开关状态，避免现场操作出现误判。

设计思路上，阀体采用三片式组合结构，左右两个端体和中间的主阀体通过周向均布的螺栓拉紧固定，这种结构的好处是加工的时候可以分别对三个部件进行独立的机加工，球体和密封座的装配精度更容易控制，不需要在整体阀体内部做复杂的深腔加工，能有效降低铸造和机加工的工艺难度。密封结构采用浮动式球体设计，介质进入阀腔之后会在压力作用下把球体推向出口侧的密封座，自动补偿密封面的微小间隙，压力越高密封贴合的效果越好，不需要额外设置预紧碟簧之类的补偿结构，整体结构更简洁，故障点也更少。连接端采用法兰式结构，法兰端面的密封槽、螺栓孔的位置度都严格匹配对应压力等级的法兰标准，现场安装的时候不需要额外做配焊或者螺纹攻丝，直接和管路法兰对齐加密封垫穿螺栓就能完成固定，安装容错率更高。

外形尺寸和安装边界方面，这款1/2英寸规格的球阀，整体轴向长度适配同规格法兰连接的尺寸标准，阀体顶部的操作手柄在全开状态下的延伸长度需要在安装时预留足够的操作空间，不能紧贴墙面或者其他设备部件，避免手柄转动的时候出现干涉。阀体周向的连接螺栓预留了足够的扳手操作空间，后期紧固或者拆解的时候，普通的开口扳手或者套筒扳手就能直接操作，不需要特殊的定制工具。安装的时候要注意介质流向和阀体上的标识保持一致，虽然球阀是双向密封结构，但按照标识方向安装能更好地保护入口侧的密封面，延长阀门的实际使用寿命。另外阀体底部没有设置额外的排污口，对于杂质含量特别高的流体管路，需要在阀前加装对应的过滤装置，避免大颗粒杂质进入阀腔划伤球体密封面，导致内漏问题。
