带M8螺杆星形防滑调节旋钮结构

日常做设备调试工装、小型试验台架的结构设计时，手拧调节件的选型和建模是绕不开的环节，这类不需要额外工具就能手动操作的零件，直接影响设备调试的效率和操作手感，这次的星形旋钮搭配M8规格螺杆的结构，就是针对需要频繁手动锁紧、调节位移的场景设计的。

先从实际应用场景说起，这类带杆星形旋钮最常出现在各类工装夹具的位置调节环节，比如工装台面上的挡块定位、小型检测设备的探头高度微调、非标设备上的防护门快速锁紧、流水线旁的导向条宽度调节，还有一些需要手动预紧再锁死的轻载连接位，都能用到这类零件。相比滚花高头旋钮，星形的多瓣凸起结构能提供更大的手动施力面，戴薄劳保手套操作时也不容易打滑，不需要借助扳手就能获得足够的锁紧力矩，适合需要频繁松紧、不需要过大锁紧力的工位。

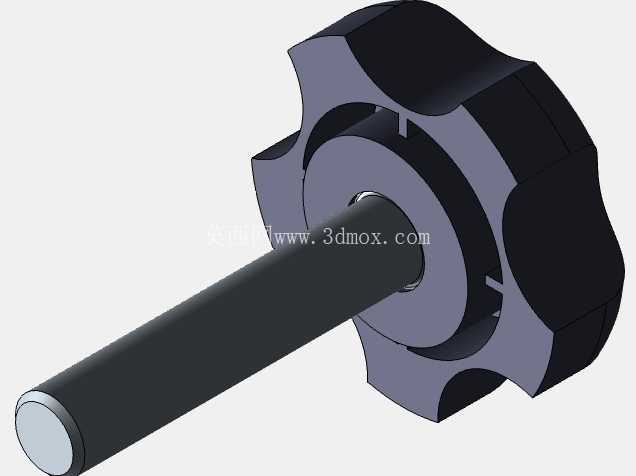

从功能特性上看，这个结构把旋钮头部和螺杆做成了一体式的设计，避免了分体式旋钮容易出现的头部和螺杆相对转动、松脱的问题，操作时转动头部就能直接带动螺杆旋进旋出，传动直接没有虚位。旋钮头部的五个凸瓣做了圆弧过渡处理，没有尖锐的棱角，手动旋转时不会硌手，长时间操作也不容易磨伤手掌；凸瓣之间的内凹弧度刚好贴合手指指腹的轮廓，施力时手指能自然卡入凹槽，转动时的力臂比同直径的圆形滚花旋钮大30%左右，不需要用太大的握力就能获得足够的扭矩。螺杆部分做了全牙设计，旋合行程可以根据实际安装需求调整，适配不同厚度的安装板，螺杆端部做了平端处理，锁紧时不会刮伤被压紧的工件表面，也可以根据实际使用需求在端部加装橡胶垫、尼龙垫，避免压伤漆面或者软质工件。

设计思路上，首先确定的是操作力和旋钮直径的匹配关系，针对M8螺杆的常用锁紧力矩需求，把旋钮头部直径设定在35mm，这个尺寸下成年人单手握持旋转时，不需要刻意发力就能达到M8螺纹连接所需的预紧力，不会因为直径太小导致施力不足锁不紧，也不会因为直径太大造成安装空间的浪费。头部的厚度做了12mm的设计，既保证了手指握持时有足够的接触面积，也避免了过厚导致的材料浪费、整体重量偏大的问题。螺杆和旋钮头部的连接位置做了加大的轴肩过渡，轴肩直径比螺纹大径大4mm，旋紧时轴肩端面可以贴合安装面，增大接触面积，降低接触面的压强，避免长期使用后把安装板表面压出凹痕，同时轴肩也能起到限位作用，防止螺杆旋入过深顶坏内部结构。建模时特意把凸瓣的边缘做了R2的圆角处理，所有的棱边都做了倒钝，避免加工和使用过程中出现锐边割手的问题；螺杆和头部的同轴度公差控制在0.1mm以内，保证旋转时不会出现偏心晃动，旋入螺纹孔时不会出现卡滞、别劲的情况。

安装边界方面，这个旋钮的安装需要预留足够的手动操作空间，以旋钮中心为圆心，半径22mm的范围内不能有高于旋钮安装面10mm的凸起结构，否则旋转时手指会和周边结构发生干涉，影响操作。螺杆的有效旋合长度建议不小于12mm，保证螺纹连接有足够的啮合牙数，避免受力后出现滑牙；安装板上的过孔直径建议做9mm，比螺杆大1mm，补偿安装时的孔位误差，让螺杆可以顺畅穿过。如果是用于经常需要调节的工位，建议在安装板的螺纹孔位置镶嵌铜质螺纹套，提高螺纹的耐磨度，延长整套结构的使用寿命；如果是用于有震动的设备上，可以在旋钮轴肩和安装面之间加装平垫圈或者防松垫圈，避免设备运行过程中旋钮出现松动移位。

实际选型使用时还要注意，这类旋钮适合的锁紧力范围在8-12N·m，不要用加力杆强行拧紧，否则容易造成螺杆断裂或者旋钮头部开裂；如果使用环境有油污、粉尘，可以在螺杆上涂抹少量润滑脂，减少螺纹磨损，同时在旋钮和安装面之间加装防尘垫圈，避免杂质进入螺纹副造成卡滞。针对不同的使用环境，旋钮头部可以选用PA66加纤材质注塑成型，重量轻、绝缘性好，适合电子设备、检测工装使用；也可以选用电木材质，耐温性能好，适合有一定温度的工装工位；重载场景下还可以选用锌合金压铸的头部结构，强度更高，能承受更大的锁紧力矩。螺杆部分一般选用304不锈钢材质，防锈性能好，适合潮湿环境或者户外的轻载设备使用，普通室内场景也可以选用镀锌碳钢材质，成本更低，强度也能满足需求。
