双管程列管式油换热装置结构设计

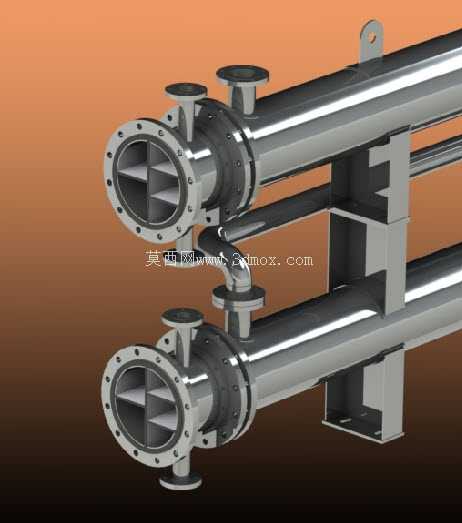

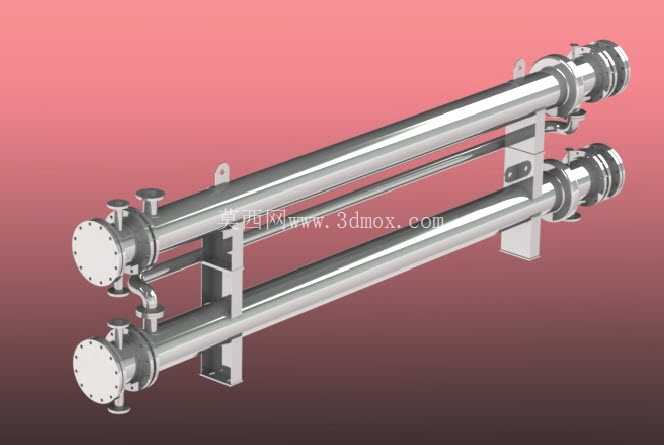

　　在石油炼化、化工生产、液压动力系统的热管理环节，列管式油类换热设备是保障介质温度稳定、系统能效达标的核心承压换热部件，本次呈现的双管并联式油换热结构，针对大流量热油冷却、轻质油品预热的工况做了定向结构优化，区别于常规单管程换热器的小通量局限，双管并联的排布方式可在不额外增加单筒直径的前提下，将通流能力提升近一倍，适配厂区空间受限、大流量换热的改造场景。从结构设计逻辑来看，该换热装置采用固定管板式结构，两端管板与壳体采用焊接连接，相比浮头式、U型管式结构，加工难度更低、密封点位更少，适合管壳程介质温差不大、换热管与壳体热膨胀差可通过管板自身弹性变形补偿的工况，两端的法兰端盖采用等压均布的螺栓紧固设计，端盖与管板之间预留密封垫片安装槽，可根据介质腐蚀性、工作温度选择耐油橡胶垫、金属缠绕垫等不同密封件，避免油类介质在承压运行过程中出现渗漏。

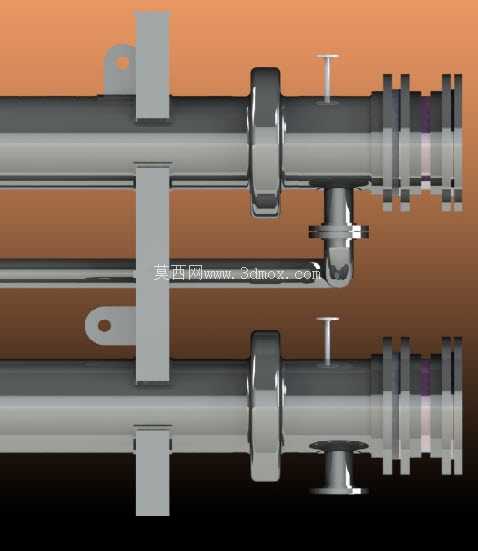

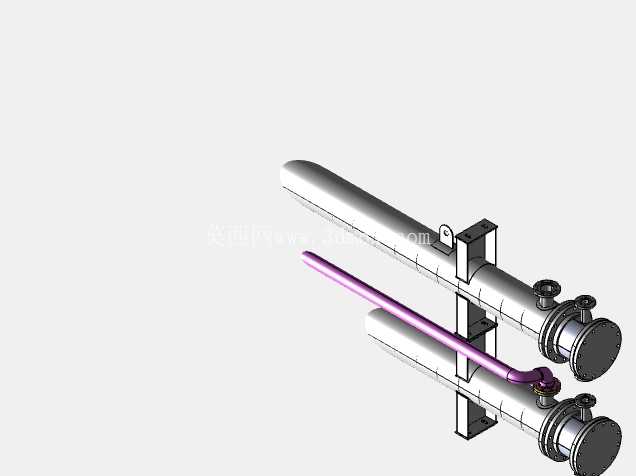

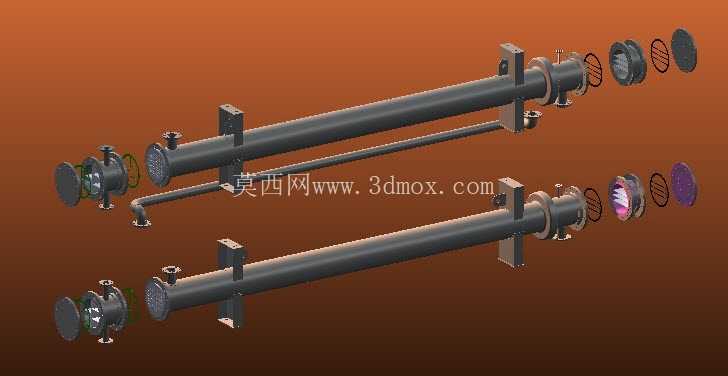

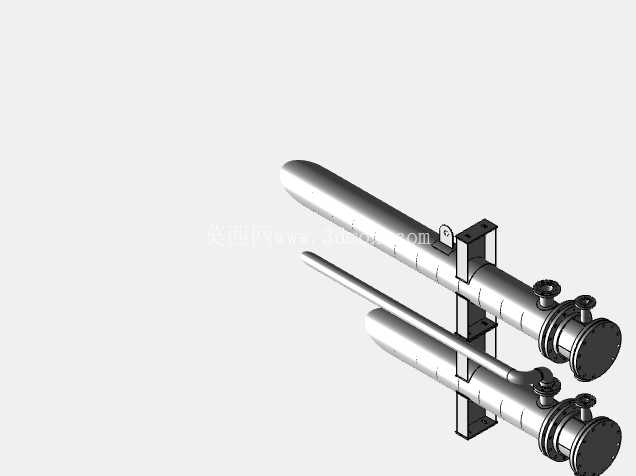

　　设备的支撑结构采用侧装式支腿，支腿与壳体焊接位置做了圆弧过渡处理，避免应力集中导致的焊缝开裂，支腿上预留的长圆形安装孔可适配现场安装基础的尺寸偏差，降低现场安装的对位难度，上下两组换热管之间通过连通弯管实现管程介质的折返流动，让管程介质的流程长度翻倍，提升换热效率，壳程的进出口接管设置在壳体侧上方与侧下方，可引导壳程冷却介质横向冲刷换热管束，减少流动死区，提升壳程的换热系数。从安装边界来看，该双管换热器的整体轴向长度适配常规管廊支架的安装间距，径向尺寸可满足并排布置时的操作检修空间要求，两端法兰端盖拆卸后可直接抽出换热管束进行清洗、堵管维护，不需要整体拆除设备连接管线，日常运维的工作量更低。

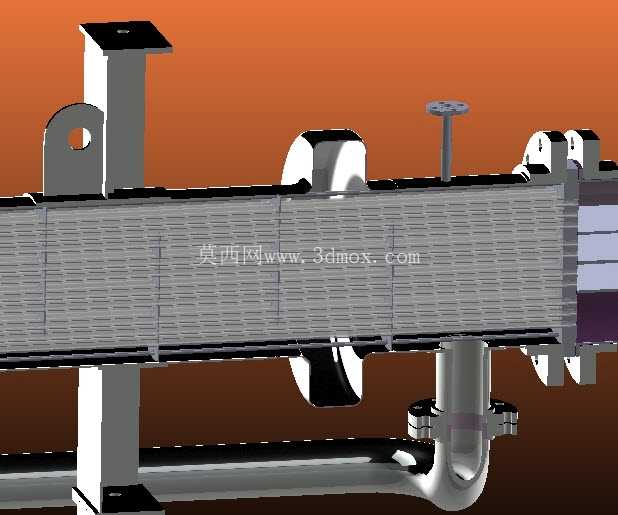

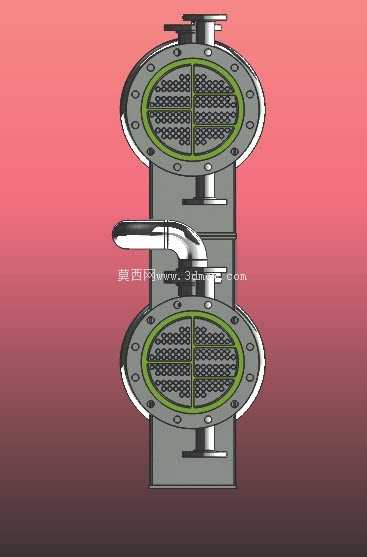

　　换热管采用等间距正三角形排布，管板上的管孔加工精度控制在H7级，换热管与管板的连接采用强度焊加贴胀的工艺，既可以保证连接强度，也能消除管孔与换热管之间的间隙，避免间隙腐蚀导致的介质串漏。壳体上设置的排气、排液接口可在设备投用前排出壳程积存的空气，停机检修时排空壳程与管程的残留介质，避免残留介质长期积存腐蚀内壁。在实际应用场景中，这类双管油换热器可用于液压系统的热油冷却，将液压系统回油的温度控制在允许范围内，避免液压油高温氧化变质，延长液压元件的使用寿命；也可用于原油输送环节的原油预热，提升原油的流动性，降低输送过程中的阻力损耗；在润滑油冷却系统中，该结构也可适配大流量润滑油的降温需求，保障动设备的润滑系统温度稳定。

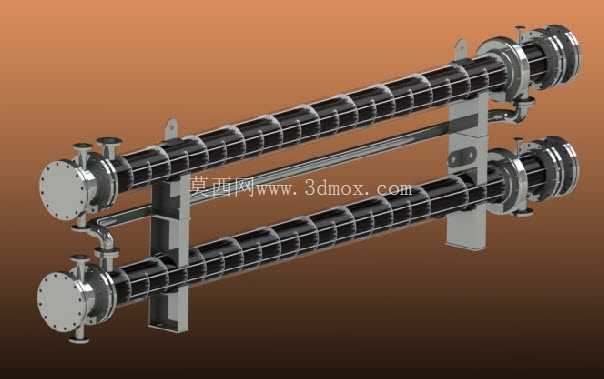

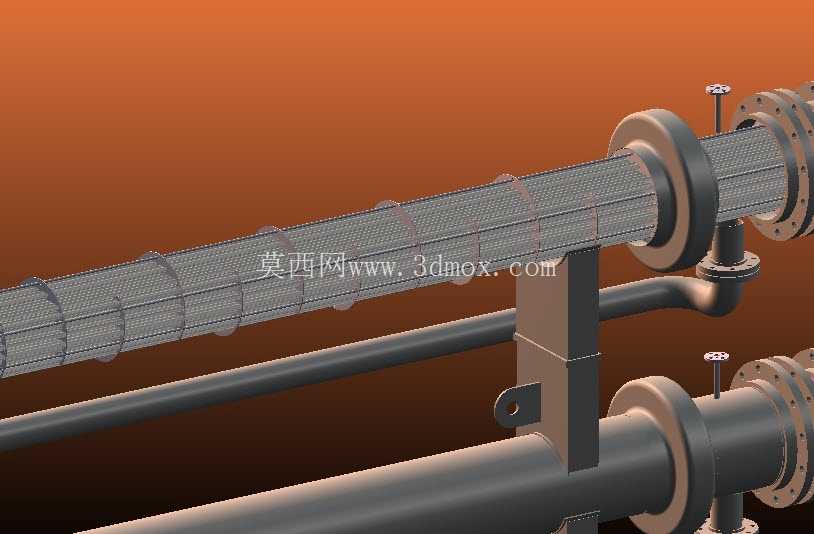

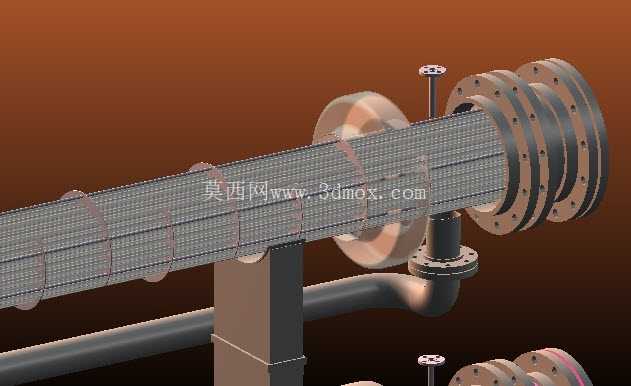

　　设计过程中针对管程、壳程的承压能力做了等强度校核，壳体壁厚、管板厚度、法兰厚度均匹配常规1.6MPa级的承压要求，可覆盖多数工业油类换热的工况压力需求，管束之间的固定折流板采用定距管固定，折流板的切口角度与间距经过流场仿真优化，可在引导壳程介质流动的同时，减少介质对换热管的冲刷磨损，延长换热管的使用寿命。设备的所有接管法兰均采用标准公称通径设计，可直接与现场同压力等级的工艺管线配对连接，不需要额外制作过渡接头，降低现场安装的改造成本，侧装的支腿高度预留了底部排液阀的安装空间，可在设备最低点直接安装排液阀门，方便运维操作。
