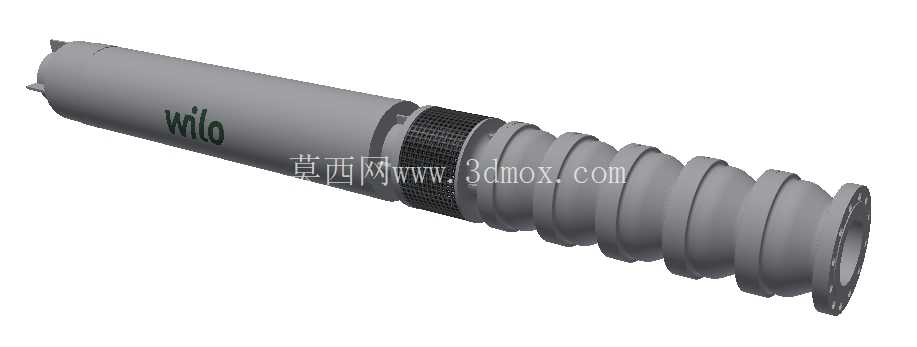

威乐TKM系列井用多级潜水供水泵结构

　　这款潜水取水设备的三维结构还原，完全围绕深井取水、地下水源提升的实际工况做细节落地，做结构建模的时候最先要卡的就是安装边界——长筒式的整体构型完全适配小口径井管的下入要求，进水段带的防护格栅间隙做了严格控制，既不能让井内砂砾、岩屑卡入叶轮流道，又要保证进水过流面积满足额定流量下的水头损失要求，不能因为格栅阻力导致泵入口气蚀余量超标。从结构拆分来看，整机采用同轴串联的多级叶轮布局，每一级叶轮的导流壳配合止口定位，叠装后通过筒体两端的拉紧结构保证整体同轴度，建模时特意还原了每级叶轮与导流壳的配合间隙，这个间隙值直接影响泵的容积效率，间隙过大会导致级间回流严重，扬程上不去，间隙过小则会因为长轴挠度变形出现运转擦碰，实际选型时这个参数是核心校验项。

　　电机段与泵体段采用机械密封隔腔结构，密封部位的建模还原了双端面密封的安装位，这个位置是潜水泵最容易出故障的点，既要保证电机腔的绝缘油不泄漏，又要阻止井内的水、细砂渗入电机绕组，密封压盖的螺栓孔位、密封件的安装槽都做了1:1还原，方便后续做密封结构的仿真校验。出水端采用法兰连接结构，法兰的螺栓孔分布、密封面凸台尺寸完全匹配常用的扬水管对接标准，现场安装时不需要额外做过渡接头，直接对接标准扬水管就可以完成下井安装，法兰根部做了圆弧过渡加强，避免长期吊装、运转振动导致法兰根部出现应力开裂。

　　设备表面的品牌标识位置也做了准确定位，这个位置是在电机筒体的外侧平面，下井后这个位置刚好处于井管的动水位以上区间，方便后期检修提泵时快速识别设备型号参数。从实际应用场景来看，这类潜水泵主要用于民用井取水、农田灌溉取水、工地临时降水、地下水源热泵系统取水等场景，不同场景下对泵的扬程、流量要求不同，建模时保留了整机的所有接口尺寸，设计人员可以直接基于这个模型调整叶轮级数、电机功率段，快速衍生出不同参数的同系列产品，不需要重新做整体构型的设计。建模过程中特意考虑了长轴系的挠度问题，每两级叶轮之间设置的橡胶轴承支撑位都做了准确还原，这些支撑位可以有效抵消长轴高速旋转时的径向摆动，降低运转噪音和振动，延长轴承和密封件的使用寿命。

　　进水段的端头做了锥形导向结构，下井过程中如果遇到井壁错位、井管接口凸起，锥形结构可以顺利滑过，不会出现卡泵、磕碰损坏设备的情况，端头的滤网采用一体化焊接结构的建模还原，避免滤网在水流长期冲击下出现开焊脱落。整机的所有零部件都做了装配约束还原，转动件和固定件之间的配合间隙、紧固件的安装空间都留足了操作余量，后期做装配工艺模拟、拆装检修模拟都可以直接使用这个模型，不需要再做额外的结构调整。对于做供水系统设计的人员来说，这个模型可以直接导入到管线设计软件中，核对泵体与井管、扬水管、井口固定装置的干涉情况，提前预判安装过程中可能出现的尺寸冲突问题，减少现场安装的整改工作量。
