砂光机配套卧式旋风除尘装置结构

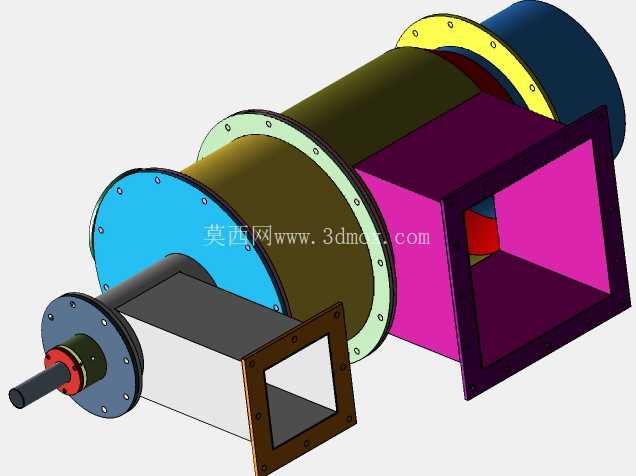

　　这款除尘装置主要适配木工、金属打磨工序中的砂光作业场景，在砂光机高速磨削工件产生大量木屑、金属粉尘、磨料碎屑的工况下，承担含尘气流的分离净化作用，避免粉尘弥散在作业车间影响操作视线、损害操作人员呼吸系统，同时也能防止高浓度粉尘堆积引发的安全隐患，是砂光作业线中不可或缺的配套辅机。从结构设计逻辑来看，该装置采用卧式旋风分离结合叶轮导流的核心结构，不同于常规立式旋风除尘器的竖向布置，卧式结构能够大幅压缩设备竖向安装空间，适配车间层高有限、砂光机出料侧横向空间充裕的布局场景。设备主体的筒体段采用分段式法兰连接设计，不同功能段通过螺栓紧固拼接，既方便加工阶段的筒体卷制、焊接作业，也便于后期运维时拆开筒体清理内部积尘、更换磨损的导流部件。

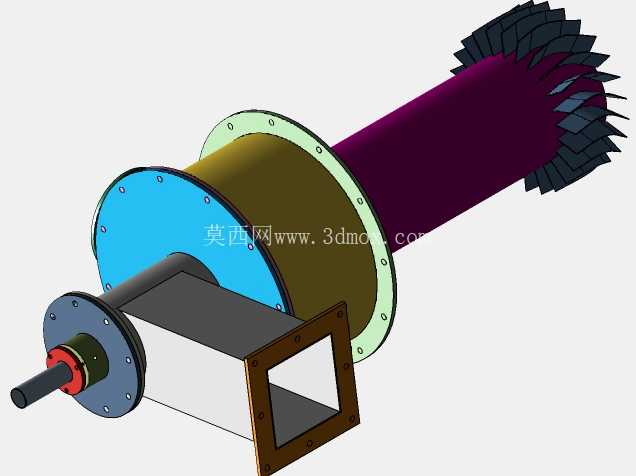

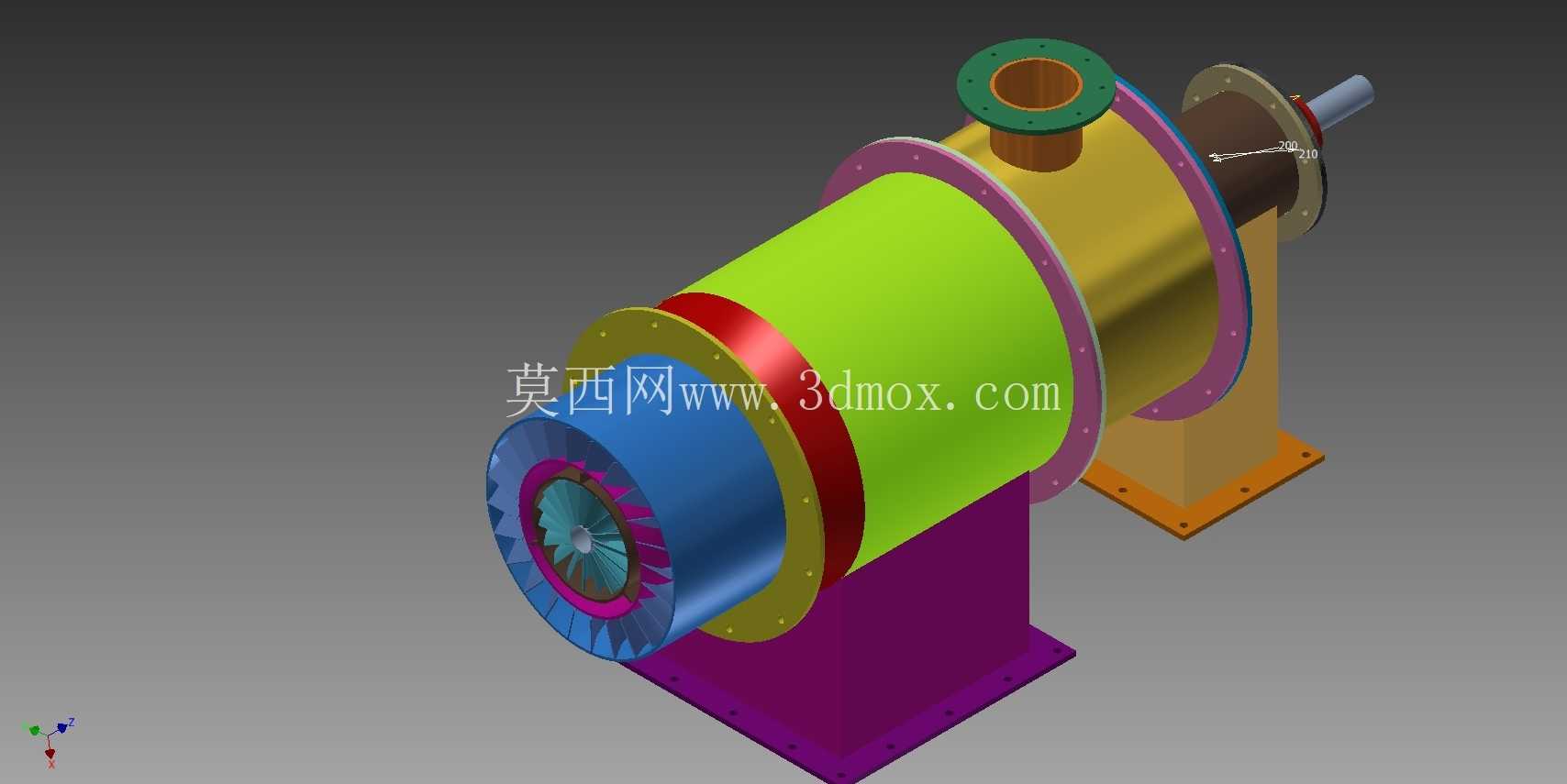

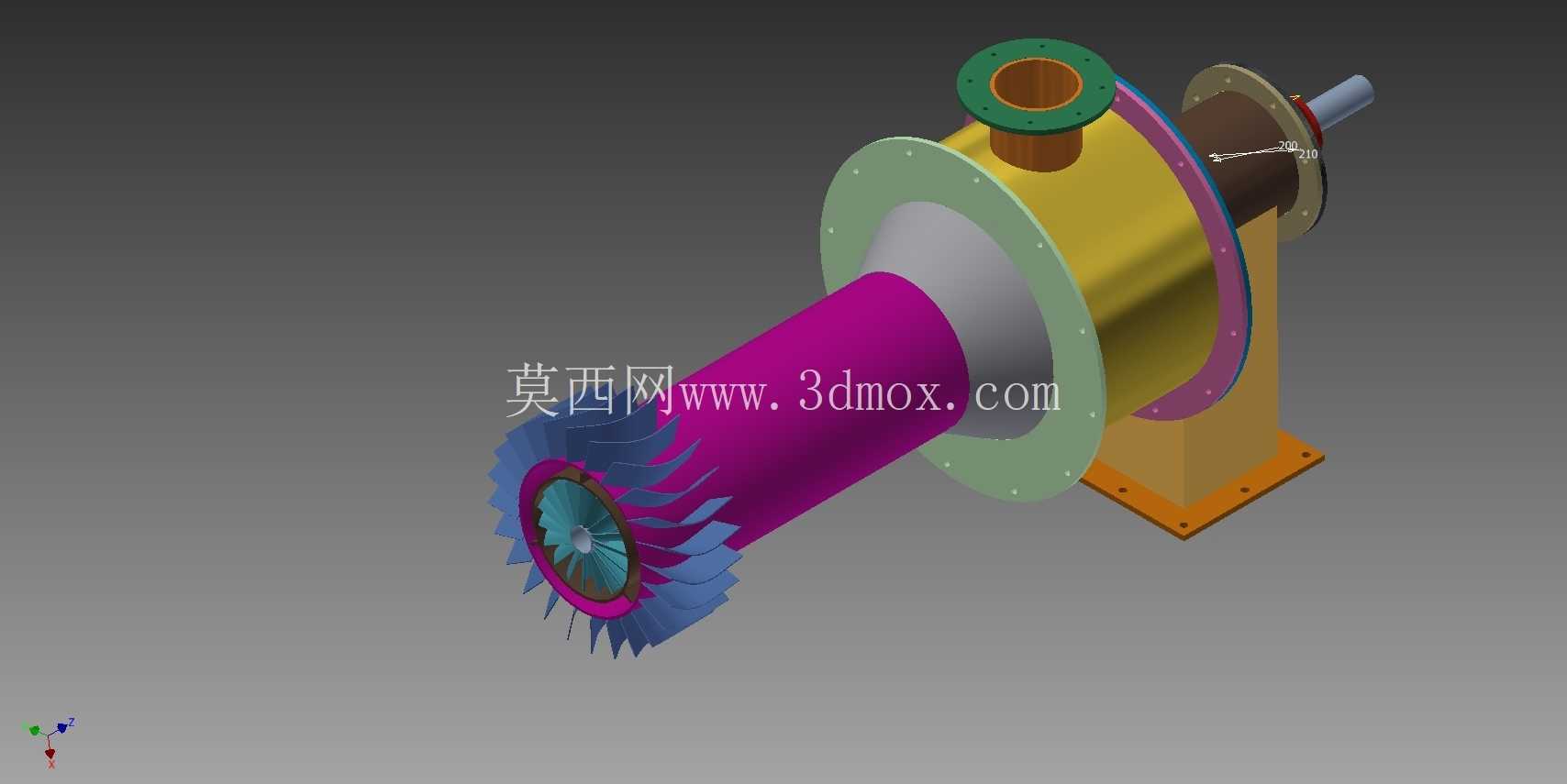

　　筒体一端设置离心叶轮组件，叶轮通过外接传动轴与驱动单元连接，作业时叶轮高速旋转在筒体内部形成稳定负压场，将砂光机作业点处裹挟粉尘的气流通过顶部的进气法兰口吸入筒体内；进入筒体的含尘气流在叶轮驱动下沿筒壁做螺旋圆周运动，粉尘颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部的集尘支座段，净化后的气流则从叶轮侧的出气端排出，完成气固分离过程。设备的支撑结构采用分体式支座设计，靠近进气侧的支座高度略高于叶轮侧支座，让筒体保持微小的倾斜角度，便于分离后的粉尘靠自重向集尘段滑移，避免粉尘在筒底堆积造成流道堵塞；支座底部设置带安装孔的方形底板，可通过膨胀螺栓直接固定在车间混凝土地面，也可搭配减震垫安装在设备机架平台上，安装时需要保证传动轴的同轴度误差控制在允许范围内，避免高速运转时出现振动异响、轴承磨损过快的问题。

　　进气口采用标准圆形法兰结构，法兰端面预留均匀分布的螺栓孔，可直接对接砂光机的吸尘管路，也可根据现场管路走向加装变径接头调整连接尺寸；出气端的轴座部位设置密封结构，防止叶轮高速旋转时出现漏气导致负压损失，保证吸尘口的吸力满足粉尘收集要求。在实际选型适配时，需要根据配套砂光机的作业宽度、磨削进给速度、产生粉尘的浓度与颗粒特性匹配对应规格的该型除尘装置，若砂光机加工幅面较宽、产生粉尘量较大，可适当提高驱动电机功率，增大叶轮转速提升单位时间的处理风量；安装时需要预留筒体侧面的操作空间，方便定期打开筒体检查段检查内部叶轮磨损情况、清理粘附在筒壁的粉尘结块，尤其是加工含油脂的金属工件时，粉尘混合油脂容易粘附在导流叶片上，需要定期清理避免破坏流场稳定性，影响除尘效率。

　　该结构的设计充分考虑了车间现场的安装适配性，没有采用复杂的过滤滤芯结构，依靠纯机械离心原理实现粉尘分离，后期运维成本更低，适合处理大颗粒、高浓度的打磨类粉尘，不会出现滤芯堵塞导致吸力衰减的问题，在连续作业的砂光生产线上能够长期稳定运行。
