四并联旋风分离除尘装置结构设计

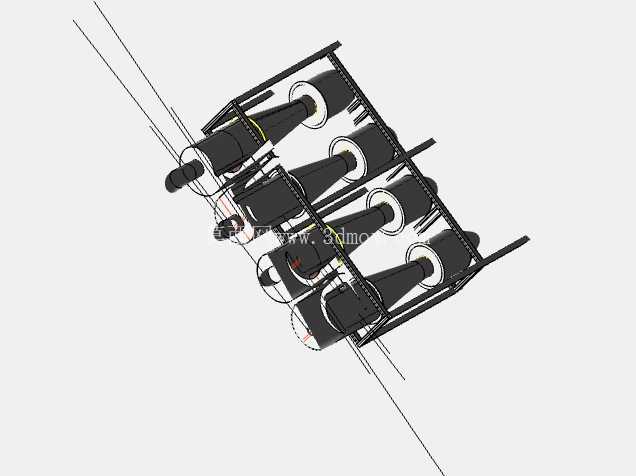

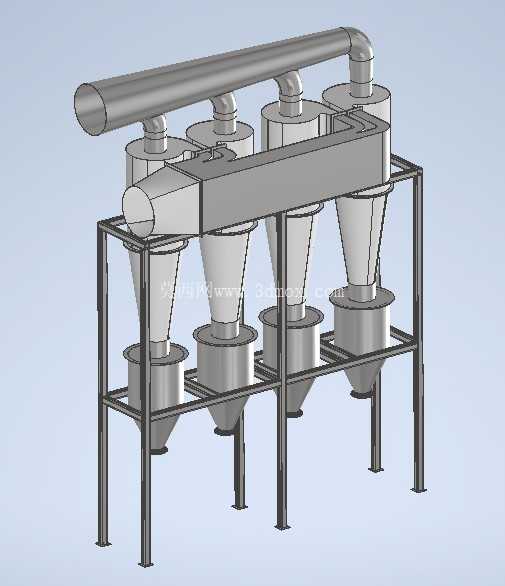

　　这套四并联旋风分离装置，主要面向木工车间打磨工段、粮食加工输送线、中小型锅炉烟气预处理这类含尘浓度波动大、处理风量要求稳定的工况场景，单组处理风量不足以覆盖生产线全截面收尘需求时，采用多筒并联的布局能在不扩大单筒直径的前提下提升总处理气量，避免大直径旋风筒离心力不足导致分离效率下滑的问题。从结构布局来看，四组旋风筒沿机架横向等距排布，进风端采用共用沉降式进气箱设计，含尘气流进入进气箱后会沿箱体截面均匀分流至四个旋风筒的切向入口，避免各筒进气量偏差超过10%的常见并联缺陷，顶部的排气汇总管将各筒净化后的气流统一导出，可直接对接后端引风机或二级精滤装置。

　　每个旋风筒采用上圆柱下圆锥的经典结构，圆柱段长度与圆锥段锥角经过匹配设计，锥角控制在15度左右，既保证外旋流下行过程中尘粒有足够的离心沉降路径，又避免锥角过小导致设备整体高度过高，增加安装空间占用；圆锥段下方接密封集料斗，集料斗与圆锥段采用法兰连接，方便后期检修时清理内部积尘，也可根据现场需求在集料斗下方加装卸灰阀实现连续排灰。支撑机架采用型钢焊接框架结构，四根主立柱沿设备四角布置，上下两层横梁分别托住旋风筒中部和集料斗位置，避免设备运行时因气流脉动产生结构晃动，机架支脚预留了地脚螺栓安装孔，可直接固定在混凝土基础或钢制平台上，安装时需保证整体水平度偏差不超过千分之二，防止内部气流偏流影响分离效率。

　　进气汇总箱的截面尺寸按照进气风速12-18m/s设计，避免风速过低导致尘粒在进气箱内提前沉降积灰，也防止风速过高压损过大增加引风机能耗；顶部排气汇总管的管径按照排气风速8-12m/s设计，减少排气阻力。从设计思路上，这套结构优先考虑了现场安装的便利性，整体框架采用模块化焊接，旋风筒与汇总管、机架的连接全部采用法兰螺栓连接，运输时可拆分为进气箱、旋风筒组件、排气汇总管、机架四个模块，现场无需大量焊接作业，仅需螺栓紧固即可完成组装，适合厂房内层高有限、大型吊装设备无法进入的改造场景。设备运行时，含尘气流从进气箱端部进入，均匀分配到四个旋风筒后，沿筒壁形成高速旋转的外旋流，尘粒在离心力作用下被甩向筒壁，随旋流沿壁面下滑进入下方集料斗，净化后的内旋流从旋风筒顶部的排气芯管导出，汇入顶部排气总管排出。这种并联结构相比单台大直径旋风分离器，对10微米以上粉尘的分离效率可提升15%左右，同时压损控制在1200Pa以内，适配常规中压离心引风机的风压参数，无需额外配置高压风机，降低了配套设备的投入成本。

　　在安装边界上，设备横向总宽度根据四个旋风筒的中心距确定，相邻旋风筒中心距保留了足够的安装操作空间，方便后期紧固法兰螺栓和更换密封垫片，设备总高度控制在常规工业厂房的层高范围内，顶部排气总管预留了法兰接口，可根据现场管道走向调整接口方向，进气箱的进气口同样采用标准法兰连接，可对接不同方向的来风管道。机架底部的支脚高度预留了卸灰阀的安装空间，若采用人工定期清灰，可直接在集料斗下方加装密封盖板，若需连续运行，可在集料斗下方加装回转卸料器，对接下方的输灰装置。整套结构没有复杂的运动部件，日常维护仅需定期检查法兰密封垫是否老化、集料斗内积尘是否及时清理，运行可靠性高，适合长时间连续运行的工业除尘场景，在结构建模过程中，所有法兰连接位置都预留了螺栓安装的操作空间，避免出现螺栓无法紧固的干涉问题，型钢框架的焊缝位置也做了工艺避让，方便现场焊接施工时的操作。
