烘干机管道用铝制旋风分离装置

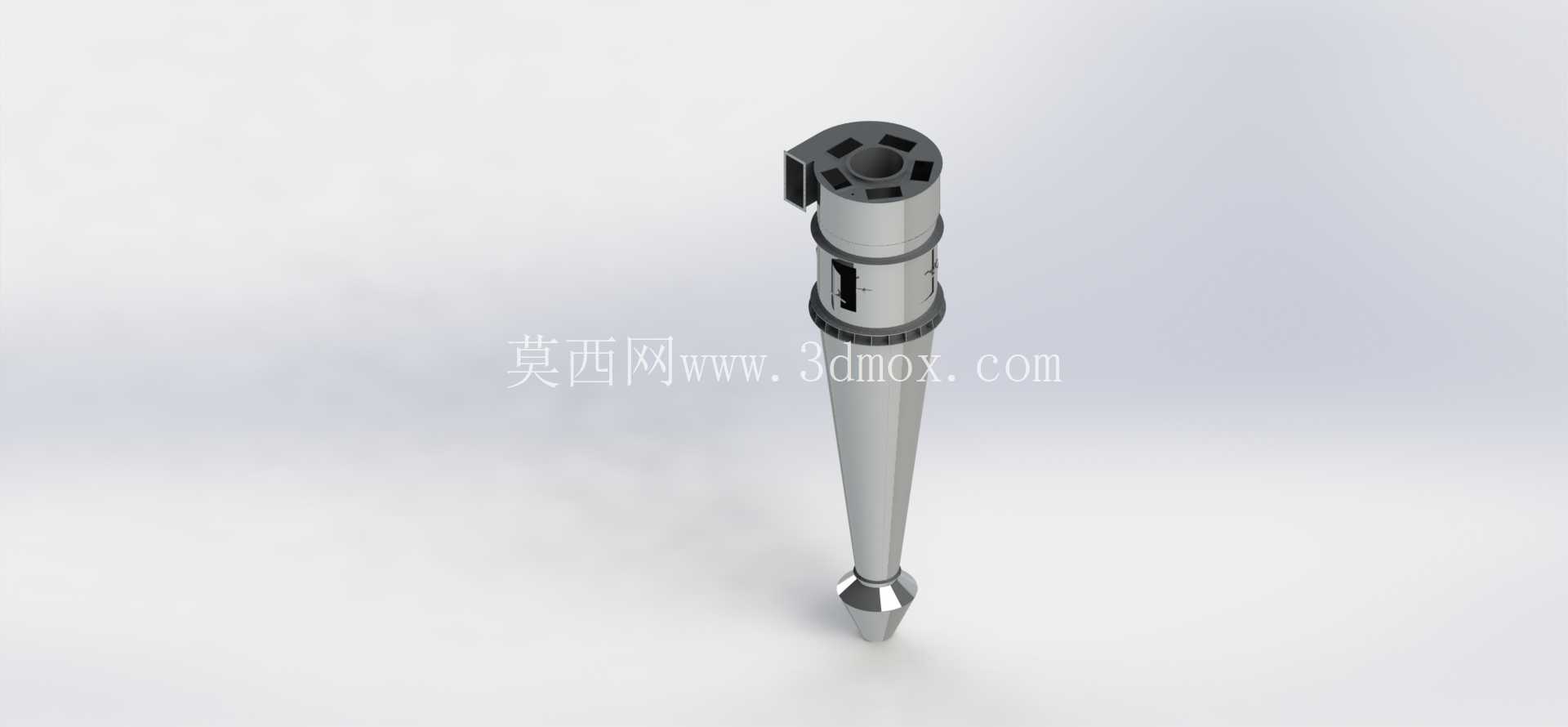

　　在粮食烘干、工业粉体烘干、建材物料烘干等连续作业场景中，烘干管道内会裹挟大量粒径不均的粉尘、碎屑与未完全干燥的颗粒物料，若直接将含尘气流送入后续排风或余热回收环节，不仅会造成滤网快速堵塞、换热面结垢降低热效率，还会带来车间粉尘外溢的职业健康隐患，这款适配烘干管道的铝制旋风分离装置，正是针对这类中低压风送管道的前置分离需求设计的。从实际安装适配性来看，该装置整体采用上圆柱下圆锥的经典旋风流道构型，上部圆柱段的直径与常规DN100-DN150规格的烘干送料管道匹配，侧面切向进气口的法兰端面预留了标准螺栓孔位，可直接与水平走向的烘干管道出口对接，无需额外加装变径接头就能完成安装；下部圆锥段的锥角控制在15度左右，既保证了旋转气流的下行加速行程，又控制了整体安装高度，不会在管道下方占用过多竖向空间，锥底的出料口可对接闭风卸料器或者集料桶，方便连续排出分离出的固体颗粒。

　　在功能设计上，装置顶部的中心排气口做了内嵌式的稳流段设计，避免入口处的切向气流直接短路进入排气通道，提升分离效率；圆柱段上部的环形加强筋既提升了薄壁铝制壳体的结构刚度，避免长期受气流脉冲振动出现焊缝开裂，也可作为安装时的吊装受力点，方便现场施工定位。选用铝合金作为主体加工材料，一方面是因为铝材质的密度低，整体构件重量不到同规格钢制旋风分离器的三分之一，吊装到高空管道上安装时不需要额外做重型支架加固，降低了管道廊架的承重负荷；另一方面铝合金表面自然形成的氧化层耐湿热气流腐蚀，在烘干管道常见的60-120摄氏度高湿含尘气流环境下，不会像普通碳钢件那样快速生锈剥落污染物料，也不需要额外做喷涂防腐处理，减少了后期维护工作量。

　　从流道设计细节来看，进气口采用了上倾3度的切向入口结构，气流进入圆柱腔后会沿内壁形成稳定的下旋外涡旋，颗粒在离心力作用下被甩向筒壁，随气流沿锥壁下滑到出料口，净化后的气流在锥段底部折返形成上旋内涡旋，从顶部中心排气口排出进入下一级管道；入口处的导流边做了圆角过渡处理，减少气流进入时的局部阻力损失，整套装置的运行风阻控制在800Pa以内，适配常规烘干系统配套的中压离心风机风压范围，不会因为加装分离装置造成整个风网的风量不足。

　　在实际使用场景中，这款分离装置可分离10微米以上的固体颗粒，对于烘干过程中产生的大粒径物料碎屑、结块粉尘的分离效率可达92%以上，能有效减少后续布袋除尘单元的负荷，延长滤袋的更换周期；同时铝制壳体的内壁光滑度高，不容易出现物料粘壁挂料的问题，即使处理带有一定湿度的黏性物料，也只需要在锥段外壁加装小型振动器就能避免积料堵塞，不需要频繁停机清理。设计过程中针对铝制构件的连接强度做了优化，所有法兰与筒体的连接都采用了氩弧焊连续焊接，焊后做了内表面打磨抛光处理，避免焊缝处的凸起干扰旋流流场；顶部排气口与筒体的连接段做了同轴度校验，保证内涡旋的中心与筒体轴线重合，避免出现偏流造成分离效率下降；锥段底部的出料口做了加厚处理，长期受物料冲刷也不会出现磨穿漏料的问题。
