螺旋风管及配套管件系列三维结构

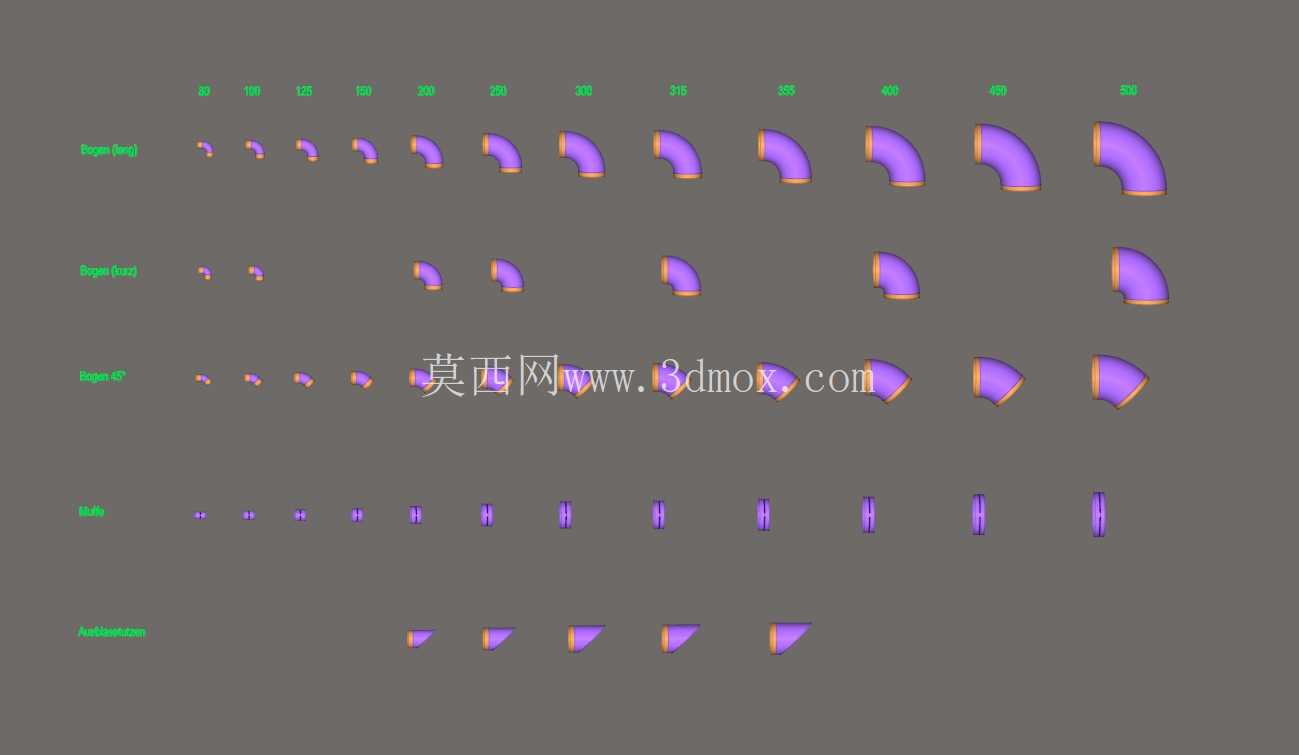

　　在商用通风、工业除尘、暖通空调送排风系统的管路布设作业中，螺旋风管及配套成型管件是整个管网系统的核心组成部分，直接决定管路的走向适配性、风阻表现与密封可靠性。这套管件模型覆盖了通风管路布设中最常用的几类成型构件，包含不同曲率半径的90°弯头、45°斜接弯头、等径直筒段、异径过渡接头等全系列配套件，能够满足绝大多数常规通风场景的管路拼接需求。从实际工程应用的角度看，不同曲率的弯头对应不同的安装空间约束：大曲率弯头的风阻系数更低，适合对风压损失要求严苛的长距离主送风干管布设，能够减少风机的运行负载，降低系统整体能耗；小曲率弯头则适合空间局促的支管接驳场景，比如吊顶内狭小空间的管路转向、设备端接口的近距离对接，能够在有限的安装边界内完成管路方向调整，避免额外的管路拼接带来的密封隐患。

　　直筒段构件统一采用标准螺旋卷边结构设计，管壁的螺旋咬口结构在不额外增加管壁厚度的前提下大幅提升了圆管的环向刚度，能够承受常规通风系统的正负风压，避免管路运行过程中出现吸瘪、鼓胀变形的问题，同时螺旋咬口的咬合缝隙本身具备较好的密封性能，能够减少管路漏风率，降低通风系统的无意义能耗。45°斜接弯头主要用于管路的缓转向场景，相比90°弯头，其风阻变化更平缓，适合在管路需要小幅度调整走向、同时要控制风阻增量的支管段使用，比如风口接驳前的方向调整、支管与主风管的斜向对接场景，能够让气流过渡更顺畅，减少管路内部的涡流噪音。

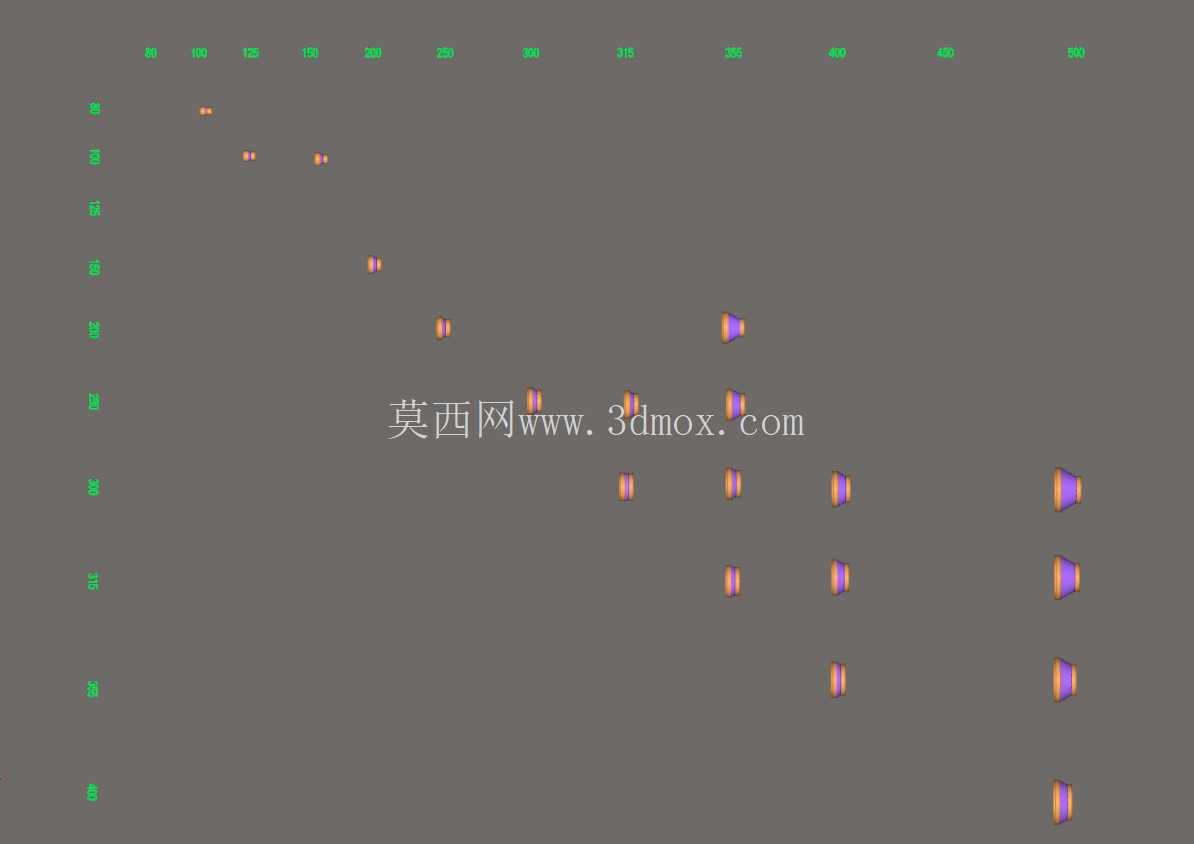

　　异径过渡接头则用于不同管径管路的对接，实现主风管到支风管的管径平滑过渡，避免管径突变带来的局部风阻激增，同时过渡段的锥度设计符合流体力学的流速渐变要求，能够减少气流在变径位置的扰动，降低管路运行的气动噪音。在设计思路上，整套管件全部采用统一的接口尺寸标准，同规格的管件接口可以实现直接拼接，不需要额外的转接件，每个管件的端口都预留了标准的法兰连接余量，能够适配常规的角钢法兰、共板法兰连接工艺，现场安装时可以直接通过法兰卡箍、抱箍完成固定，大幅提升现场施工的拼接效率。从安装边界来看，不同规格的弯头、直段都对应标准的公称管径序列，从最小的支管管径到主风管常用的大管径规格全部覆盖，每个构件的外形尺寸都严格遵循通风管道的行业制造规范，转弯半径、管段长度、接口公差都控制在现场安装允许的误差范围内，建模时还原了螺旋卷管的壁厚特征，能够直接用于管路系统的碰撞检查、安装空间校核，在项目设计阶段就可以提前预判管路布设的空间冲突，避免现场施工时出现管线打架、安装空间不足的问题。

　　对于结构设计人员来说，这套模型可以直接导入到整体厂房、商业体的BIM管路设计中，快速拼接出完整的通风管网，不需要从零开始逐个绘制管件，大幅提升管路设计的效率；对于设备选型人员来说，可以通过模型直观核对不同管件的安装尺寸，确认现场安装空间是否满足布设要求，提前规划管路的走向排布，优化整个管网的风阻分布；对于三维建模从业者来说，模型的结构特征还原度高，螺旋咬口、端口卷边的细节都做了准确还原，可以作为通风管路类模型的建模参考，掌握这类薄壁卷制构件的建模逻辑与尺寸控制要点。在实际的工业除尘场景中，这类螺旋风管管件还可以用于粉尘收集管路的布设，光滑的内壁能够减少粉尘在管路内部的堆积，避免管路堵塞，不同角度的弯头组合可以灵活适配车间内设备的除尘口位置，将产尘点的含尘气流顺畅输送到除尘主机端；在商用暖通场景中，标准化的管件尺寸能够适配常规的吊顶安装空间，减少管路占用的吊顶高度，提升建筑内部的净空高度，同时良好的密封性能能够避免冷风管结露滴水的问题，提升空调系统的运行效率。
