汽车悬架系统用圆柱螺旋压缩弹簧设计

在汽车底盘悬架系统的设计开发中，圆柱螺旋压缩弹簧是承担缓冲减震、承载车身载荷的核心弹性元件，其性能直接决定整车行驶平顺性与操控稳定性。这类弹簧广泛应用于乘用车麦弗逊悬架、多连杆悬架以及商用车的减震系统中，工作时需要反复承受高频交变载荷，同时兼顾冲击载荷下的形变恢复能力，避免出现永久变形导致悬架高度偏移、车身姿态异常。

从实际装车场景来看，这类弹簧安装在减震器总成外侧，上端与车身减震塔座贴合，下端固定在下摆臂或转向节的弹簧托盘上，工作过程中随车轮上下跳动产生压缩与回弹，配合减震器阻尼筒吸收路面传递的颠簸冲击力，过滤碎石路面、减速带、坑洼路段产生的高频振动，避免刚性冲击直接传递到车身结构，既提升乘员乘坐舒适度，也能减少车身钣金、底盘连接件长期受冲击产生的疲劳损坏。

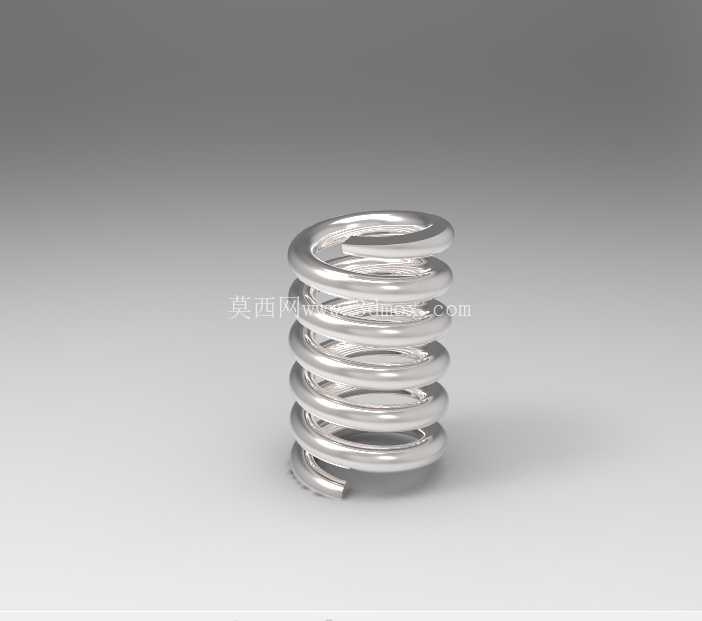

设计这类弹簧时，首先要匹配整车轴荷参数确定弹簧刚度，刚度偏大则悬架偏硬，颠簸路面冲击感强烈，乘坐舒适度下降；刚度偏小则悬架支撑不足，过弯侧倾明显，高速变道时车身跟随性差，甚至出现拉拽减震器导致油封漏油的问题。本次设计的弹簧采用等节距圆柱螺旋结构，两端做并圈磨平处理，磨平端的平面度控制在合理公差范围内，保证安装后弹簧端面与托盘完全贴合，避免工作时出现偏载、侧向滑移，导致弹簧局部应力集中出现断裂风险。

材料选型上这类汽车弹簧通常采用硅锰合金弹簧钢，经过淬火、中温回火处理后具备较高的屈服强度与疲劳极限，表面经过喷丸处理形成残余压应力层，能够抵消部分工作时产生的拉应力，大幅提升交变载荷下的使用寿命。弹簧的中径、线径参数需要严格匹配安装空间边界，外径不能超过减震器防尘罩的容纳尺寸，避免转向或弹簧压缩时与周边的转向拉杆、刹车管路、轮拱内衬发生运动干涉；内径要预留足够的减震器活塞杆穿过间隙，同时考虑弹簧压缩到极限行程时的并圈长度，保证悬架达到最大缓冲行程时弹簧不会出现刚性并圈撞击，预留合理的安全余量。

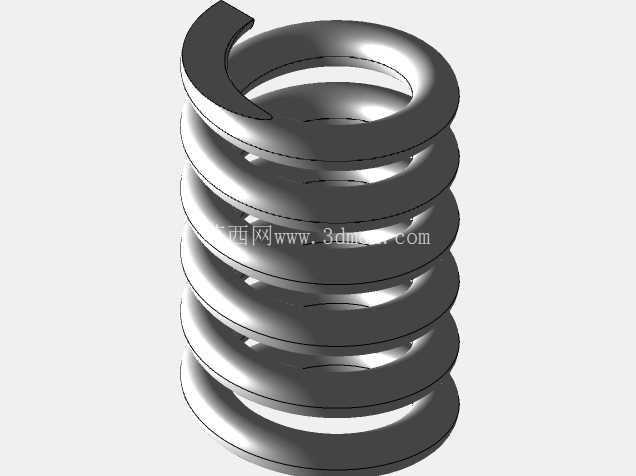

建模过程中需要重点控制螺旋升角、节距的一致性，两端并圈部分的过渡要平滑，不能出现节距突变导致应力集中。完成三维建模后可通过运动仿真模拟弹簧在全行程压缩、回弹过程的形变状态，校核不同载荷下的弹簧形变量是否匹配设计刚度，同时检查极限压缩状态下各圈之间的间隙是否均匀，避免出现圈间摩擦产生异响、磨损镀层的问题。实际生产中这类弹簧成型后还需要经过强压处理，也就是将弹簧压缩到并圈状态保持一定时间，消除内应力，减少装车后的永久变形量，表面通常做电泳或喷塑处理，提升耐锈蚀能力，应对底盘位置泥水、融雪盐的腐蚀环境。

从装配工艺角度看，弹簧两端的磨平角度需要匹配安装托盘的锥面角度，保证装车后弹簧的受力中心线与减震器活塞杆轴线重合，避免出现侧向分力导致活塞杆偏磨，缩短减震器使用寿命。在售后维修场景中，这类弹簧属于底盘易损件，当车辆行驶里程较长后弹簧出现疲劳衰减、车身高度降低、过坑洼路面异响时就需要更换，三维建模时严格还原原车弹簧的尺寸参数，能够保证替换件与原车安装位完全匹配，不需要额外修改托盘或减震器部件，直接完成装配即可恢复原车悬架性能。
