6英寸维托利克沟槽式管夹结构设计

在民用建筑给排水、工业循环水系统、消防喷淋管网、矿山浆体输送管线的现场施工与运维场景中，沟槽式连接的管夹部件是替代传统法兰、焊接连接的核心管路连接件，这款6英寸规格的维托利克耦合管夹，正是针对公称通径150mm的钢制管道对接需求设计的夹紧式连接件。从实际工程使用的角度看，这类管夹不需要在管道端部焊接法兰盘，也不需要对管口做套丝处理，仅需要用滚槽设备在管道对接端压出标准深度的环形沟槽，将两个管道端口对齐后套入密封胶圈，再扣合两半式的管夹壳体，锁紧耳部的紧固螺栓即可完成连接，相比传统连接方式能缩短70%以上的现场安装工时，同时在管线需要后期改道、维护拆卸时，仅需要松开螺栓即可拆分管路，不会破坏管道本体结构，尤其适合在狭窄的管井、高空管廊等焊接作业难以开展的场景使用。

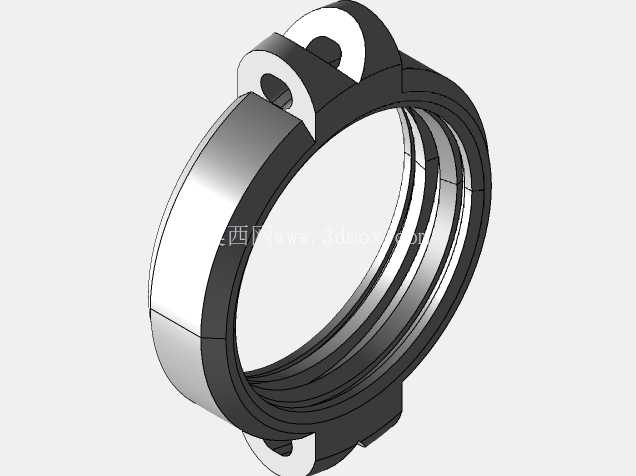

从结构设计的逻辑来看，这款管夹采用上下对半开的环形壳体结构，壳体内侧加工有与管道沟槽匹配的凸缘结构，当螺栓锁紧时，凸缘会嵌入管道端部的沟槽内，既可以承受管道内部流体压力产生的轴向脱开力，也能限制两个对接管道的径向错位，保证管路的同轴度。壳体外侧的两个带孔锁紧耳是核心受力部位，设计时做了局部加厚处理，避免螺栓锁紧时耳片出现应力集中开裂的问题，同时耳片的开孔位置做了沉台设计，让螺栓螺母的贴合面完全平整，锁紧时不会出现偏载力矩，保证夹紧力均匀分布在整个环形接触面上。管夹的内侧预留了密封胶圈的安装槽位，胶圈在夹紧状态下会同时贴合两个管道的外壁与管夹壳体的内侧壁，形成静密封结构，在1.6MPa的常规工作压力下不会出现渗漏，同时允许管道存在小角度的偏转角，能吸收管线运行时产生的轻微振动与热胀冷缩位移，降低管路应力集中导致的焊口开裂、法兰泄漏风险。

从安装边界与尺寸适配的角度看，这款6英寸规格的管夹适配的是外径168mm的标准无缝钢管、镀锌钢管，安装时需要保证管道端部的沟槽距离管口的尺寸符合公差要求，沟槽深度控制在2.2mm±0.1mm范围内，过深会导致管道端部强度不足，过浅则会让管夹凸缘无法完全嵌入，受压时容易出现脱管事故。管夹安装完成后的整体径向高度比管道外径高出约45mm，在做管线排布的BIM建模时需要预留足够的安装空间，避免与其他管线、支吊架出现干涉。两个锁紧耳的螺栓孔中心距在锁紧状态下为180mm，配套使用M16的高强度六角螺栓，锁紧扭矩控制在85N·m即可达到设计密封压力，不需要过度锁紧导致壳体变形。

在实际选型应用中，这类维托利克式管夹常被用在消防系统的主管道连接、中央空调循环水系统、市政给排水的室外埋地管线中，相比法兰连接，它的整体重量仅为同规格法兰组的1/3，能大幅降低管线支吊架的承重负荷，同时没有法兰密封垫老化更换的繁琐问题，密封胶圈的使用寿命与管道本体基本一致。建模过程中需要重点关注壳体凸缘的圆角过渡处理，避免尖角位置在受力时出现应力集中，同时锁紧耳的开孔位置要与壳体的环形中心保持对称，保证两半壳体扣合后完全贴合，不会出现错位导致的密封间隙。对于有防腐要求的使用场景，管夹壳体通常采用球墨铸铁铸造后做环氧喷涂处理，能适应潮湿、埋地等腐蚀环境，不会出现锈蚀导致的夹紧力下降问题。
