便携式移动海水淡化净水处理装置

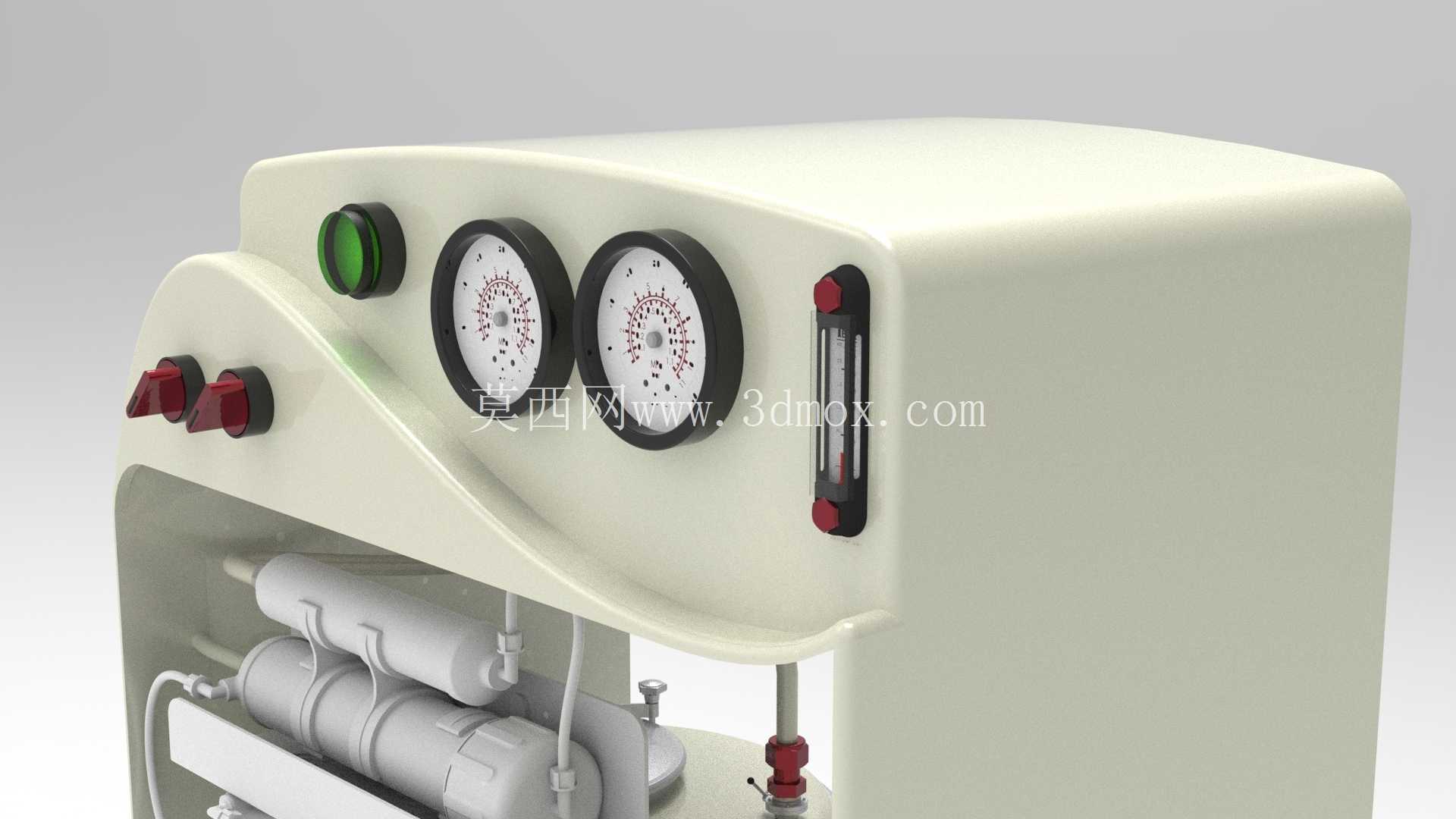

　　从结构布局来看，设备上部操作面板采用符合人体操作习惯的倾斜弧面设计，所有操作控件、检测仪表全部布置在操作者站立时的视线与手部操作舒适区间内：面板左侧布置两个带防护帽的翘板电源开关，旁侧设置绿色运行状态指示灯，可直观反馈设备通电与运行状态；中部并排安装两个径向压力表，分别对应进水侧压力与膜过滤侧工作压力，表盘采用大刻度白色盘面搭配红色压力标识线，操作人员无需俯身即可快速读取压力数值，判断滤芯堵塞情况与系统运行负荷；面板右侧嵌入玻璃转子流量计，可实时观测产水流量变化，流量计上下端设置快插式管路接头，便于后期维护时快速拆卸更换。这款移动式水处理装置的三维结构设计，核心面向无固定供水配套的野外作业、海岛驻留、应急救灾等场景，解决分散点位的淡水获取需求，区别于固定式大型海水淡化系统的管线预埋、基建配套要求，整体采用一体化集成式结构布局，将预处理单元、增压过滤单元、压力检测单元、流量观测单元全部整合在单台立式壳体内，无需额外搭建安装框架，单人即可完成转运与快速部署。

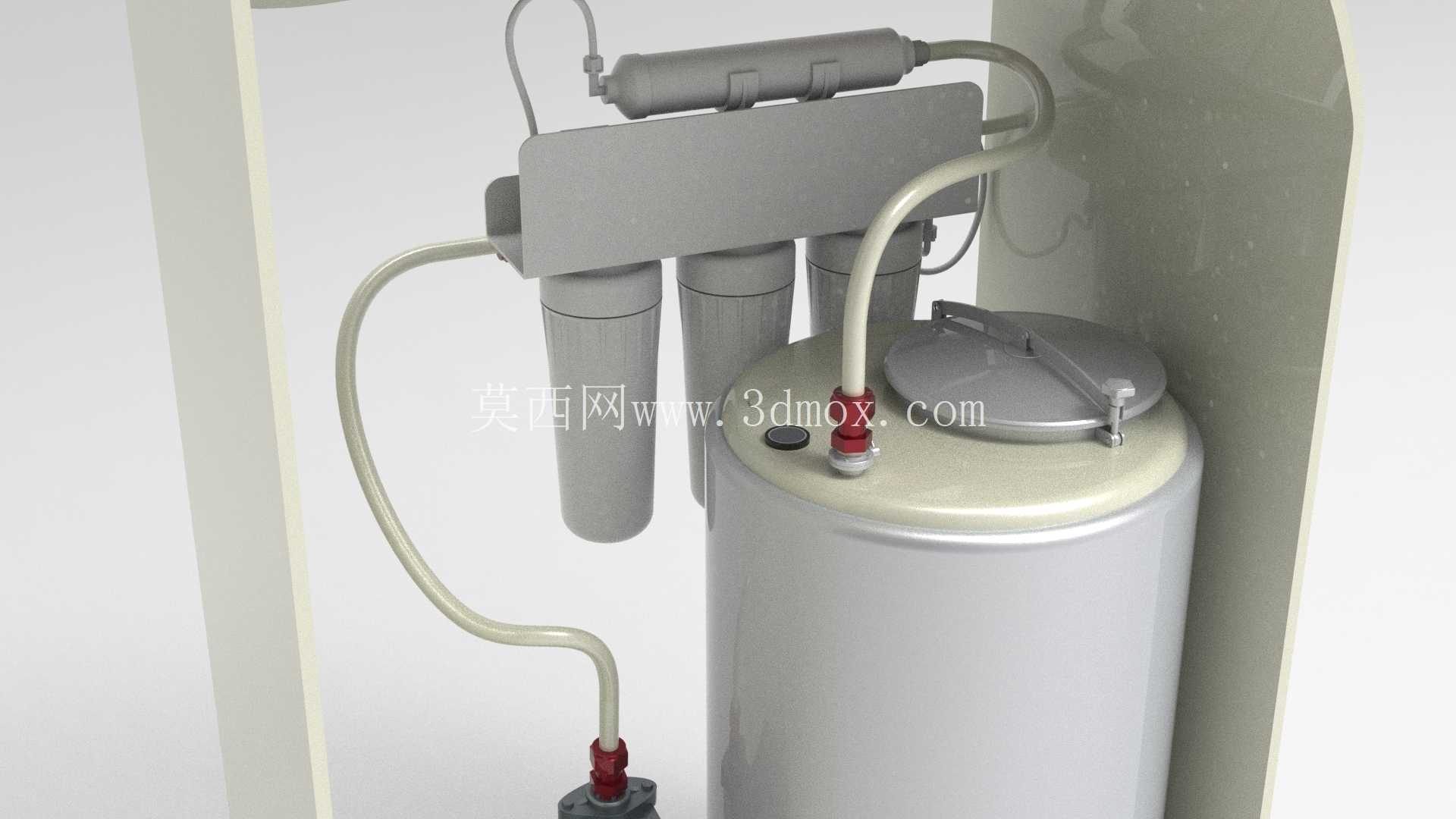

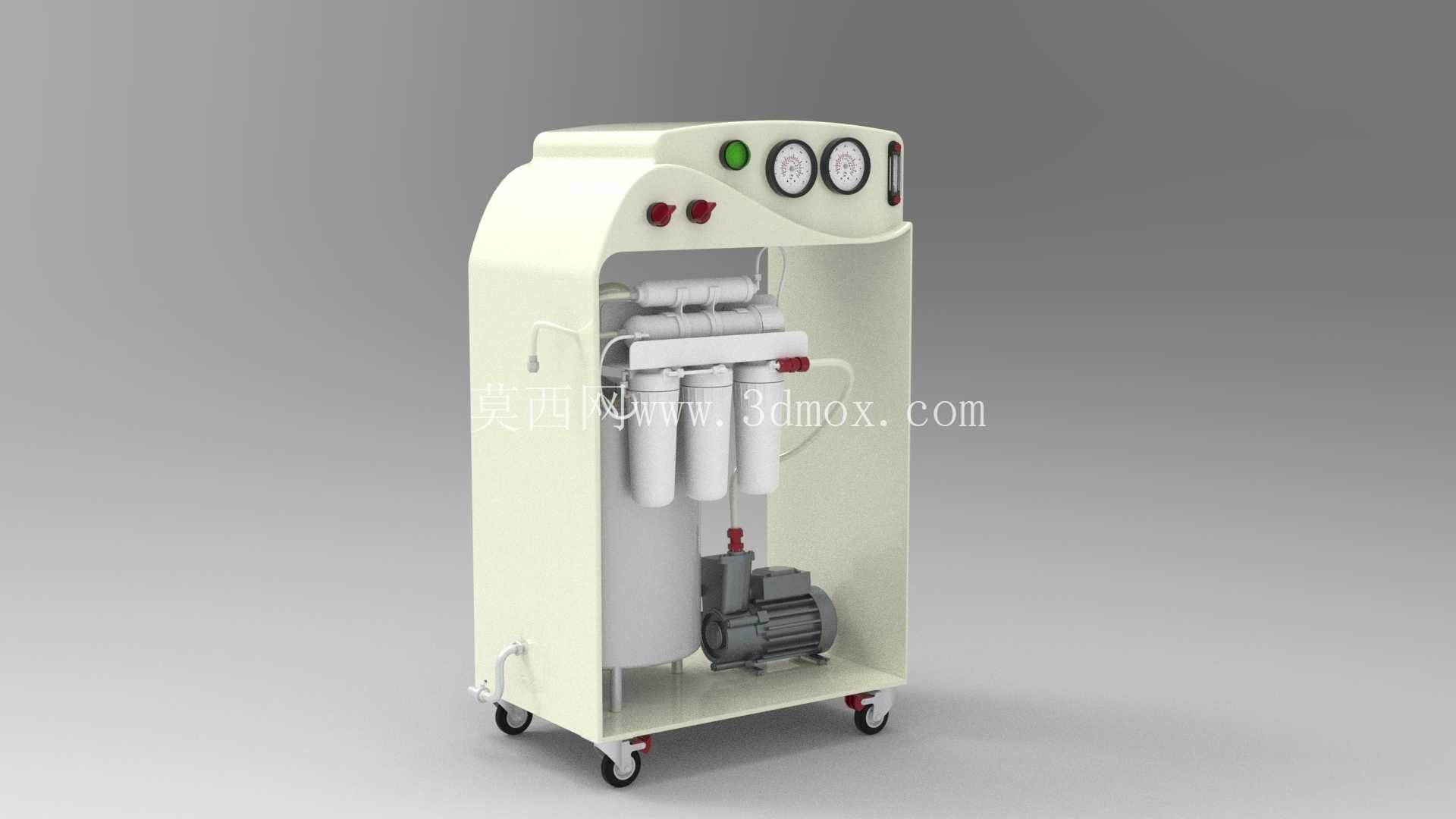

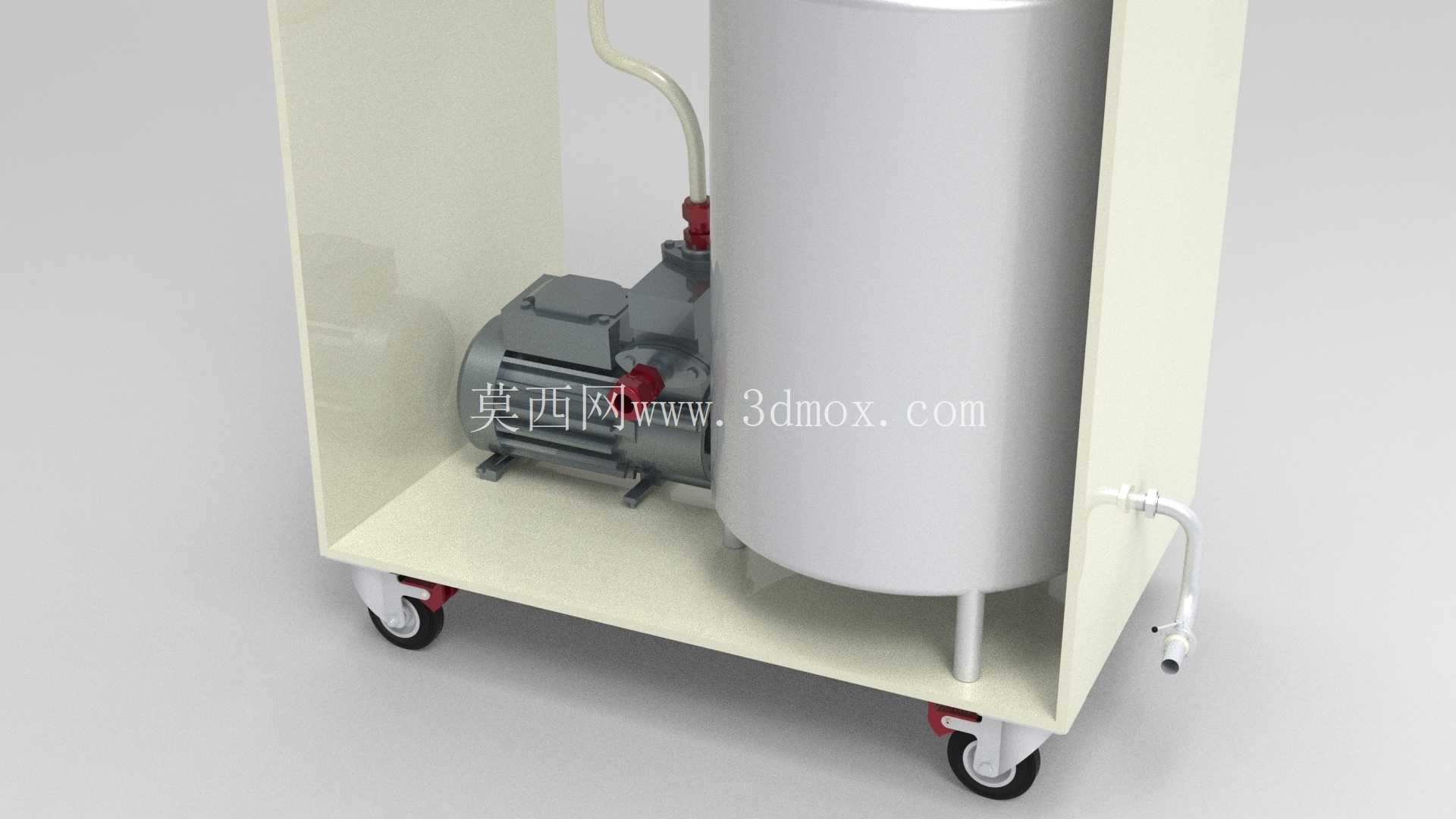

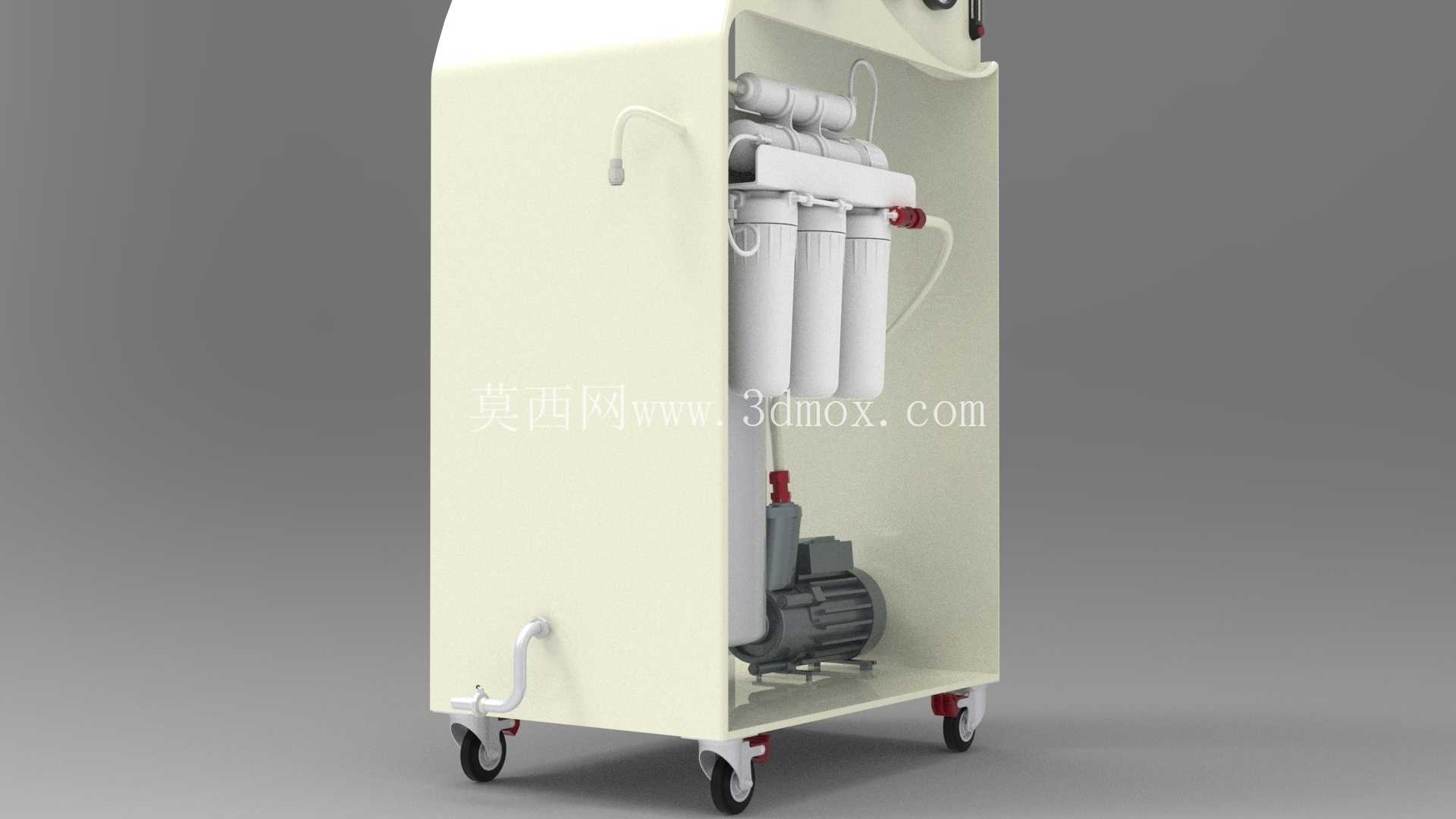

　　设备下部舱体采用开放式框架结构，将反渗透膜柱、增压泵体、管路阀件全部集成在壳体内部空间，管路采用食品级硬质塑料管路搭配卡套式接头，减少管路弯折带来的流阻损失，同时避免金属管路长期接触含盐液体产生的锈蚀问题；进水端设置前置预过滤接口，可外接5微米级PP棉滤芯，预先拦截海水中的大颗粒泥沙、悬浮杂质，避免大颗粒杂质划伤高压泵体与反渗透膜片；产水端设置独立出水接口，可直接连接储水容器或饮水终端。

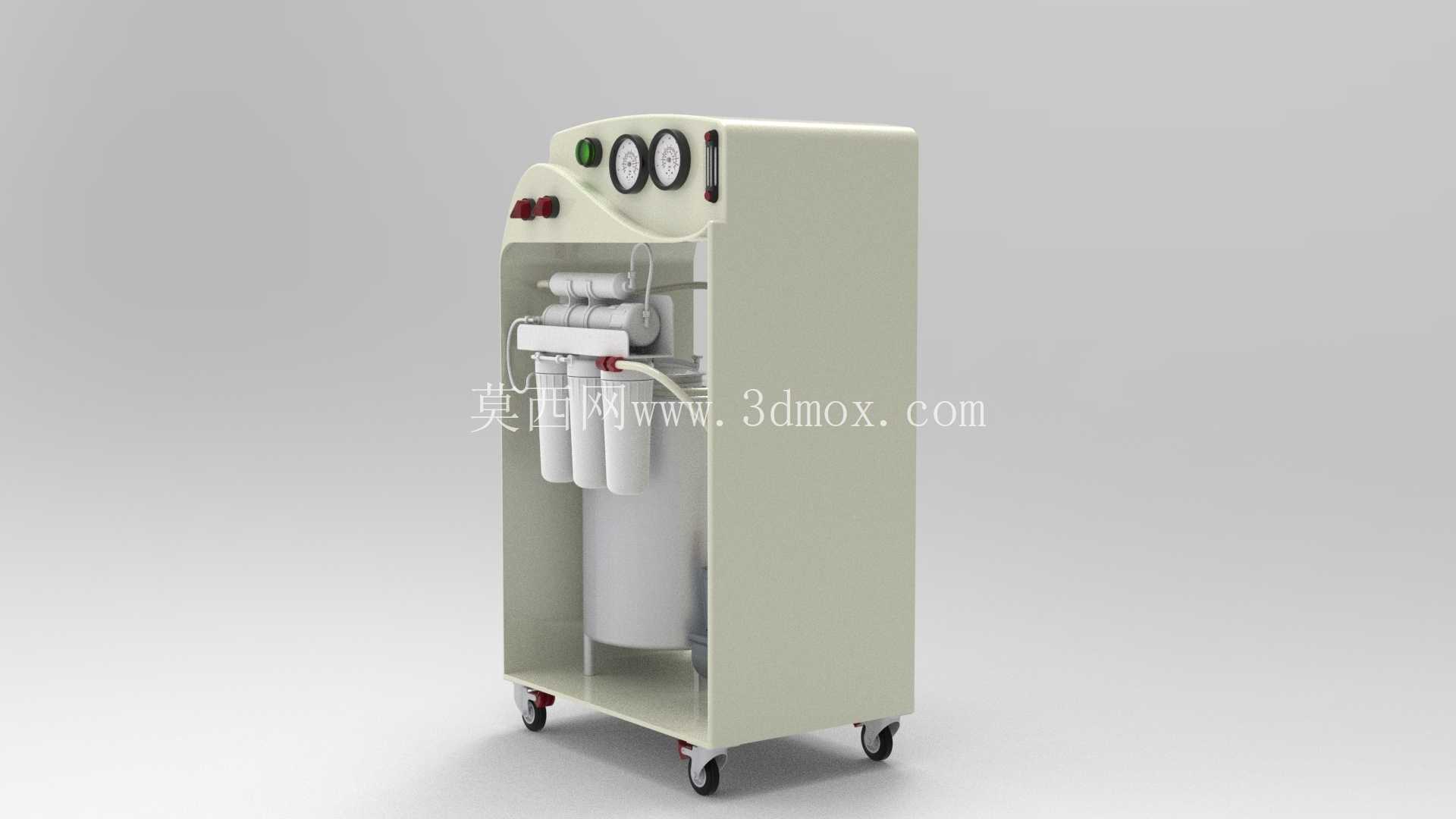

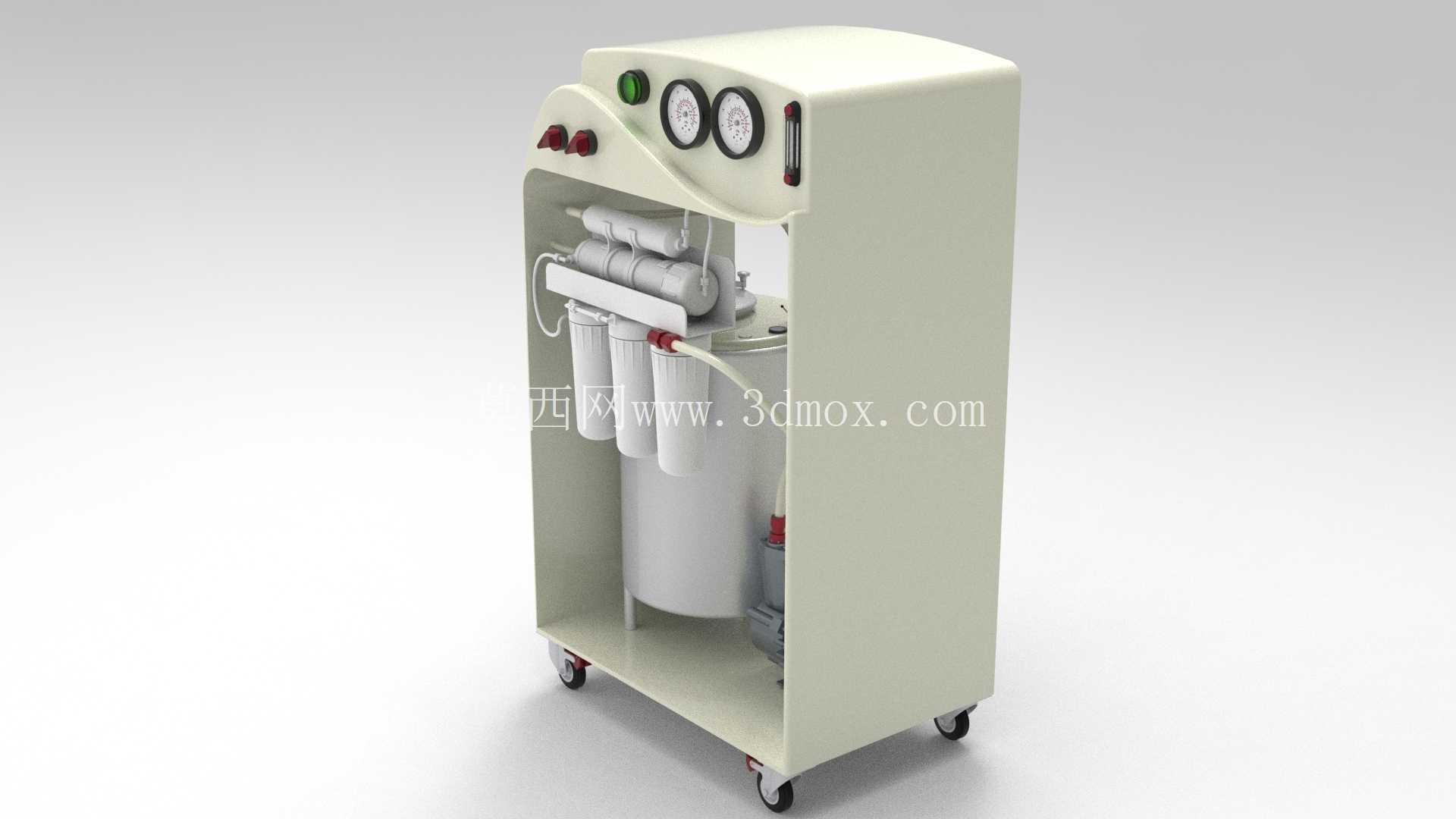

　　从安装边界与尺寸设计来看，设备整体采用立式窄体结构，底部占地面积控制在0.12平方米以内，整体高度不超过0.6米，可直接放置在车辆后备箱、船艇储物舱、野外临时工作台面使用，无需额外预留大量操作空间；设备底部设置四个橡胶减震脚垫，可抵消高压泵运行时产生的振动，避免设备运行时出现移位或管路接头松动问题；壳体采用ABS工程塑料一体注塑成型，外壳做圆角过渡处理，避免转运过程中尖锐棱角磕碰造成人员受伤，同时壳体材料具备耐盐雾腐蚀特性，可适应高湿度、高盐度的沿海或海上使用环境。在功能设计逻辑上，这款设备摒弃了大型淡化设备的复杂参数设置功能，全部操作仅通过两个开关完成系统启停与压力调节，降低非专业操作人员的使用门槛；面板上的压力检测与流量显示元件全部采用机械式结构，无需额外供电即可完成参数读取，提升设备在供电不稳定场景下的可靠性；设备内部的过滤元件全部采用快装式结构，无需专用工具即可完成滤芯、膜柱的更换作业，适配野外场景下缺乏专业维修工具的使用条件。

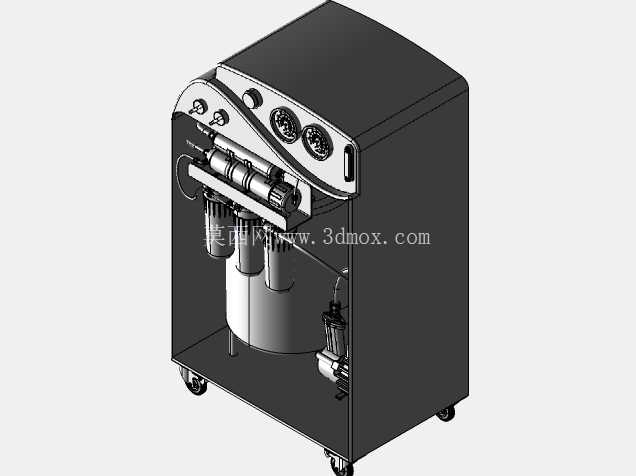

　　从结构建模的细节处理来看，模型完整还原了设备的管路走向、元件安装位置与操作控件的操作行程，开关按键的按压角度、压力表的表盘刻度、流量计的浮子位置都按照实际产品的装配关系做了对应还原，壳体的曲面过渡、安装孔位的位置精度都符合实际注塑加工的工艺要求，可直接用于设备的结构验证、装配干涉检查以及操作培训演示使用。在实际应用中，这类小型移动淡化设备不需要接入市政供水管网，仅需将进水管路伸入待处理的海水或苦咸水水源中，接通电源即可启动制水作业，单台设备的产水量可满足3-5人的日常饮水需求，相比携带大量瓶装淡水的补给方式，可大幅降低野外作业的后勤补给压力，尤其适合短期海岛科考、海上作业平台应急备用、洪涝灾害区域的应急供水等场景使用。设备的整体重量控制在15公斤以内，壳体顶部可根据需求加装便携提手，单人即可完成短距离搬运转移，相比固定式水处理设备具备更强的场景适配能力。
