立式侧进液袋式过滤设备结构设计

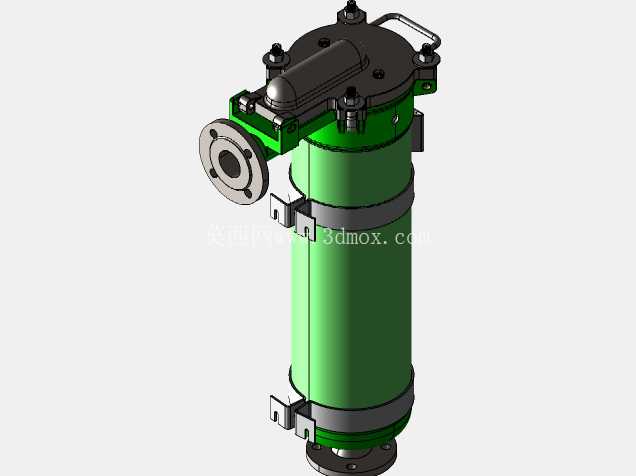

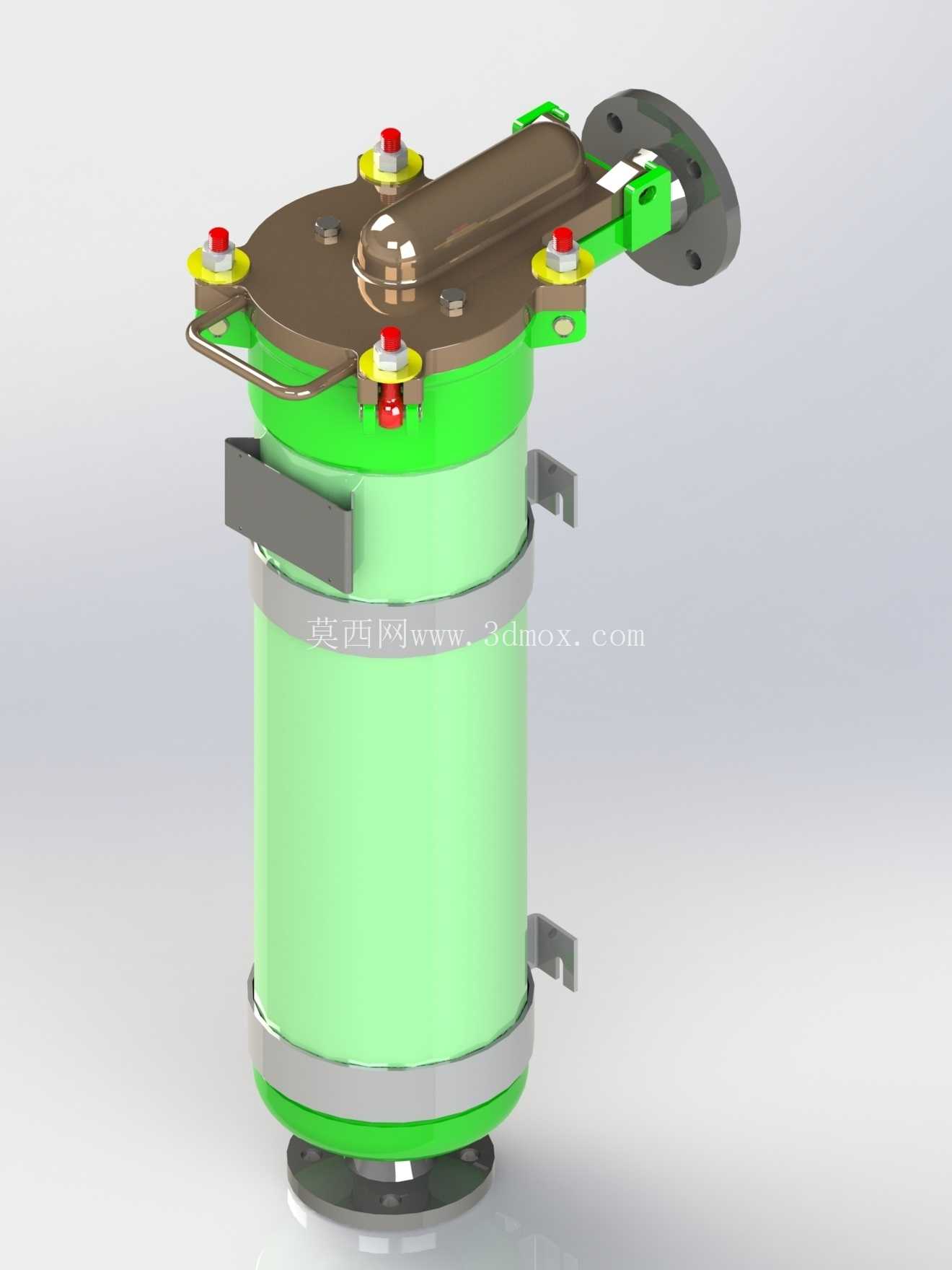

　　在化工制程流体输送、循环水旁滤、液压润滑系统杂质拦截、轻工料液除杂这类工况里，过滤环节的可靠性直接决定后端设备的磨损速率与成品合格率，这款侧进式袋滤结构的设计，正是瞄准中小流量连续过滤场景的安装与使用痛点做的优化。先从安装边界说起，设备采用立式筒体布局，侧部设置法兰式进液口，顶部为快开式压盖结构，筒体下部预留支脚安装位，整体安装时不需要额外搭建过高的操作平台，日常更换滤袋时仅需松开顶部的快压螺栓即可掀开压盖，不需要动用大型吊装工具，单人就能完成滤袋更换作业，这点在车间空间紧凑、运维人员配置有限的生产线上实用性很强。进液口采用标准凸面法兰连接，法兰密封面的粗糙度、螺栓孔中心距都匹配通用管路法兰标准，现场对接时不需要单独加工过渡连接件，能直接和现有工艺管路拼接，减少现场安装的改制工作量。筒体外部设置两道环形抱箍式安装支架，支架上预留腰型安装孔，既可以适配不同安装基面的孔位偏差，也能根据现场管路的实际高度调整筒体的固定位置，避免管路对接时出现硬别劲的情况，降低密封面泄漏的概率。

　　从功能设计逻辑来看，待过滤流体从侧部法兰进入筒体内部后，会顺着导流结构均匀分散到滤袋的外表面，避免进液直接冲刷滤袋局部造成的滤袋破损，流体穿过滤袋后，杂质被截留在滤袋内部，洁净流体从筒体下部的出液口排出，这种侧进底出的流道设计，能让滤袋的整个过滤面积都得到充分利用，不会出现滤袋局部过早堵死的情况，延长单只滤袋的有效使用寿命。顶部压盖上设置了自动排气阀的安装位，设备初次投用或者滤袋更换后重启时，筒体内的空气可以通过排气阀自动排出，不需要人工手动排气，避免气阻造成的流量不足问题；压盖侧面设置的手提式把手，是考虑到开盖运维时的操作便利性，压盖重量经过配重优化，掀开时不需要过大的操作力，同时压盖和筒体的密封采用嵌入式密封圈结构，密封圈安装槽的尺寸公差经过反复校核，受压后密封圈的压缩量控制在合理区间，既不会因为压缩量过大造成密封圈过早老化，也不会因为压缩量不足出现运行时的渗漏。

　　筒体底部设置了排污口结构，设备停机维护时，可以打开排污阀将筒体内残留的积液和沉积的大颗粒杂质排出，不需要拆开整个筒体就能完成排污作业，减少运维的工作量。设计过程中还考虑了不同工况的适配性，筒体的壁厚取值兼顾了常规低压流体输送的强度要求，内部滤袋的支撑网篮采用冲孔结构，网孔的排布密度经过计算，既能给滤袋提供足够的支撑，避免滤袋在工作压力下被压破，也不会因为网孔过密造成不必要的流阻损失。顶部的快开螺栓采用带防松结构的设计，设备运行过程中出现管路振动时，螺栓不会出现松动移位，保证密封面的压紧力始终保持在设计范围内。

　　另外，筒体外部的支架位置经过重心校核，设备安装固定后，整体重心落在安装支撑面的中心区域，运行时不会因为流体流动产生的脉动出现晃动，连接管路也不会承受额外的附加应力。对于做设备选型的工程师来说，这款结构的安装尺寸兼容性强，不需要对现有管路做大幅度改动就能替换同规格的老式过滤设备；对于三维建模从业者来说，这个模型的结构细节完整，从法兰连接结构、快开压盖锁紧结构、滤袋支撑结构到安装支架的细节都做了还原，可以直接作为同类型过滤设备设计的参考基础，也能用于管路系统的整体装配模拟，校验安装空间是否存在干涉。实际工况使用中，这种结构的过滤器适配的过滤精度范围较广，更换不同精度的滤袋就能满足不同的过滤要求，从大颗粒杂质拦截到细微杂质的精过滤都能覆盖，而且整体结构没有复杂的传动部件，日常维护只需要定期更换滤袋、检查密封圈老化情况即可，运维成本远低于带自动清洗功能的复杂过滤设备，适合对成本控制较严格、过滤杂质负荷中等的连续生产场景。
