制冷系统用电子膨胀阀结构三维建模

在商用中央空调、多联机、热泵机组以及精密温控设备的制冷回路里，电子膨胀阀是决定系统换热效率、运行稳定性的核心节流元件，不同于传统热力膨胀阀依靠感温包压力反馈调节开度的机械逻辑，这类阀件通过步进电机驱动阀针升降，精准控制冷凝器到蒸发器之间的制冷剂流量，适配变负荷工况下的冷媒供给需求，避免蒸发器出现供液不足导致换热效率下滑，或是供液过量引发压缩机液击的故障。从实际工程应用场景来看，这类阀件既可以适配R22、R410A、R32等不同类型的制冷剂回路，也能在低温热泵、冷冻冷藏机组、数据中心精密空调等对温控精度要求较高的场景中使用，相比毛细管节流的固定开度方案，电子膨胀阀的调节范围更宽，能够在机组从低负荷到满负荷的全运行区间内，把蒸发器出口过热度控制在±0.5℃的偏差范围内，大幅提升整个制冷系统的COP值。

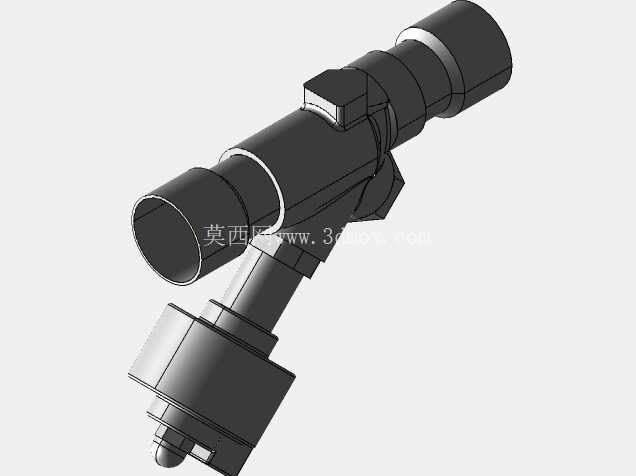

从结构设计逻辑来看，这个模型还原了电子膨胀阀的典型布局：横向贯通的主体是冷媒流道，两端的圆柱接口对应系统管路的焊接安装位，流道内部集成阀座、阀针组件，侧下方延伸的腔体是步进电机的安装腔，电机转子通过丝杆结构把旋转运动转化为阀针的直线位移，阀针的锥度设计直接决定了开度和流量的对应曲线，不同冷量的机组会匹配不同锥度的阀针，来满足小开度下的流量微调精度和大开度下的通流能力需求。建模过程中需要重点关注几个核心的尺寸边界：首先是两端管路接口的同轴度，直接影响现场焊接安装时的管路对接精度，如果同轴度偏差超过0.1mm，焊接后很容易出现管路应力集中，长期运行受振动影响可能出现焊缝开裂的问题；其次是阀针行程和流道通径的匹配关系，要保证阀针全关时的密封面完全贴合，避免内漏，全开时流道的通流面积满足机组最大冷量下的冷媒流量需求，不会出现节流过度导致的冷凝压力异常升高。

安装层面，这类阀件通常要求阀体竖直安装，电机腔朝下，避免管路中的杂质、冷冻油沉积在电机腔内部影响转子动作，同时阀体前后需要预留至少5倍管径的直管段，减少冷媒紊流对流量调节精度的干扰，接口焊接时要做好阀体的降温防护，避免高温传导到内部的密封件、丝杆螺纹副，造成密封失效或者螺纹卡滞。从结构细节来看，模型上的定位凸台是用于安装线圈组件的，线圈和阀体的配合间隙要控制在合理范围，既要保证装配便捷，也要避免间隙过大导致磁隙过大，电机输出扭矩不足引发阀针卡滞，流道转角处的圆弧过渡设计，是为了减少冷媒流动时的阻力和噪音，避免高速冷媒冲刷阀体壁面产生异常啸叫。

在做制冷系统管路三维布局的时候，这类阀件的模型精度直接影响后续管路干涉检查、装配工艺验证的准确性，建模时需要还原的不只是外形轮廓，更要把安装定位尺寸、接口规格、运动部件的行程边界都做准确，比如阀针动作时不会和周边的管路、钣金件产生运动干涉，线圈的插拔预留空间足够，方便售后维护时不用拆解周边管路就能更换线圈组件。实际选型过程中，还要结合系统的最大工作压力、压差范围来匹配阀件的承压能力，这个结构的阀体通常采用黄铜锻造工艺，内部流道做抛光处理，减少杂质滞留的可能，阀针和阀座的密封面采用硬质合金材料，耐冷媒冲刷、耐磨损，能够满足机组上万次动作的寿命要求。不同于普通的截止阀只需要实现通断功能，电子膨胀阀的调节线性度是核心性能指标，建模时还原的阀针锥面曲线，直接对应不同开度下的流量特性，线性度好的阀件在控制逻辑上更容易实现精准的过热度调节，不会出现小开度时流量变化过于敏感、大开度时流量调节迟钝的问题，这也是结构设计阶段需要反复校核的核心参数。
