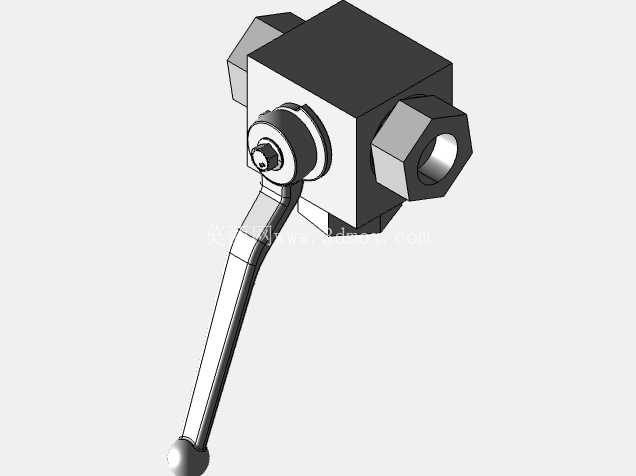

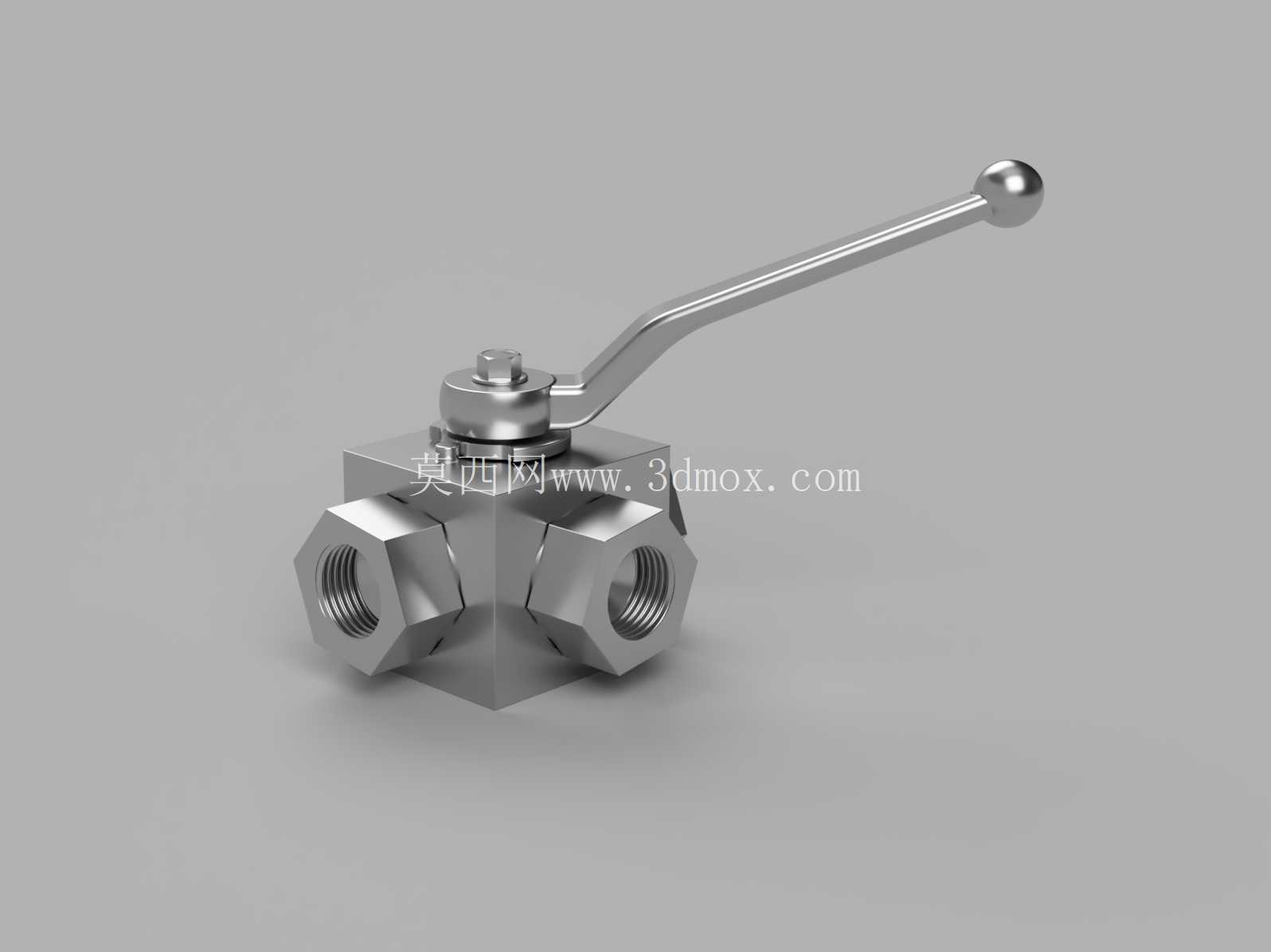

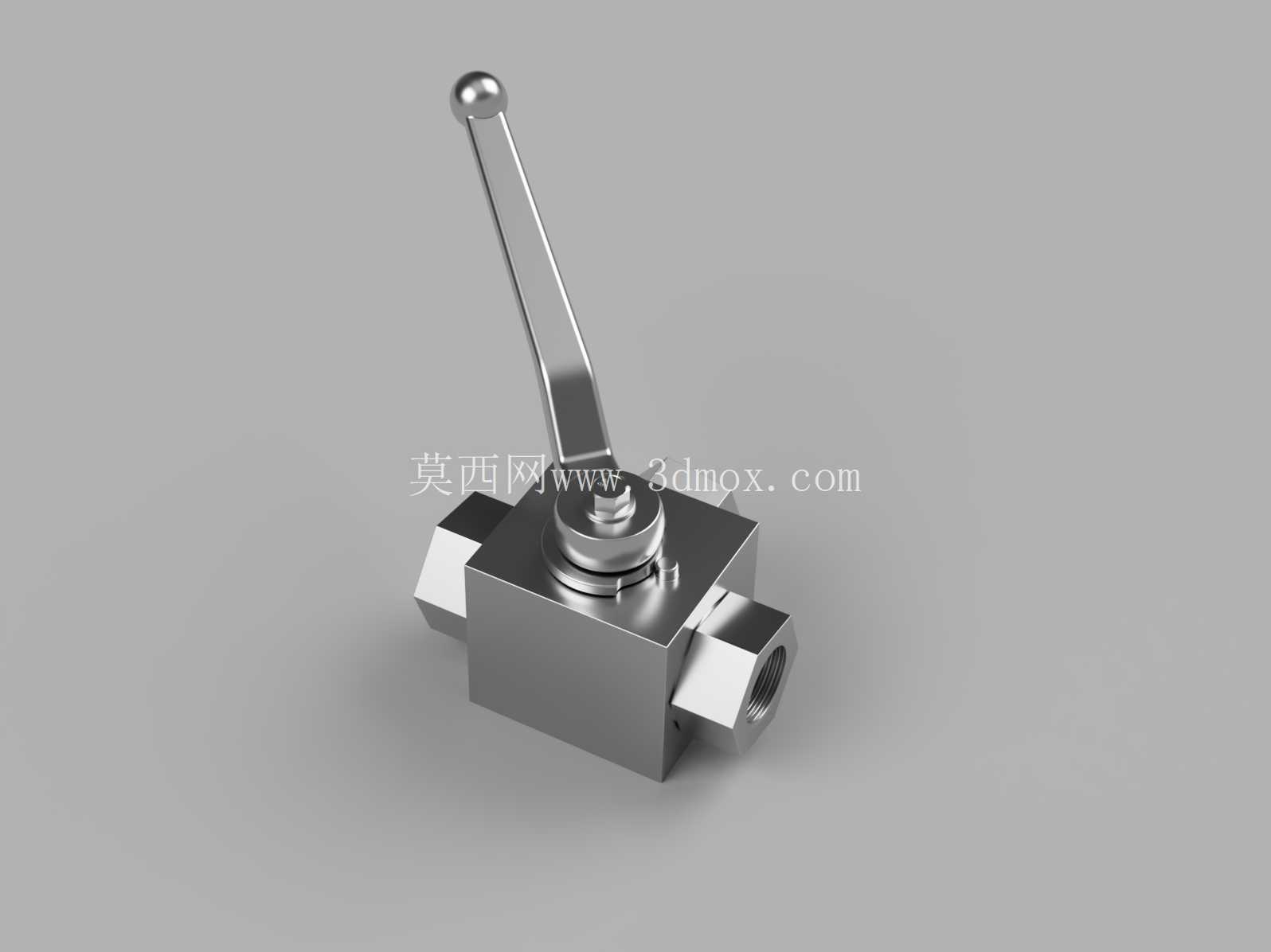

这款三通高压球阀的结构设计,核心围绕高压流体管路的多通路切换需求展开,在液压站、高压气动系统、化工流体输送、高压测试台架这类工况里,这类阀件是管路系统里的核心控制元件,不需要额外加装多个两通阀就能实现流体流向的切换,能大幅简化管路布局,减少管路连接点的泄漏风险。从结构设计逻辑来看,阀体采用一体式锻造方体结构,相比拼接式阀体,方体结构的安装定位更方便,不管是面板安装还是阀块集成安装,平面基准更容易保证安装精度,锻造阀体的致密度更高,在PN500的高压工况下,不会出现铸造阀体常见的砂眼、缩松缺陷,能承受持续的高压冲击,不会因为压力波动出现阀体开裂的问题。
三个接口采用内螺纹连接形式,匹配bsp管螺纹标准,螺纹加工的同轴度直接影响密封性能,建模的时候特意把螺纹起始位置做了定位设计,保证和管路接头拧紧的时候,密封面能完全贴合,不需要额外生料带辅助也能实现高压密封,当然实际工况里配合密封胶或者金属密封垫效果更好。阀杆的密封结构采用多级填料密封,在高压工况下,阀杆是最容易出现外漏的位置,设计的时候在阀杆和阀体的配合位置预留了填料槽,可根据工况适配聚四氟乙烯或者金属填料,阀杆的防吹出结构是高压阀必须的设计,当阀腔内部压力异常升高的时候,阀杆不会被压力顶出造成安全事故,这部分的台阶限位结构在建模时做了明确的尺寸约束,保证限位强度能满足最高压力下的推力载荷。
手柄的设计采用加长杠杆结构,球头手柄的握持手感更好,加长力臂能降低操作力矩,在高压工况下,流体对阀芯的作用力会增大操作阻力,合适的力臂长度能让操作人员不需要借助额外工具就能完成开关或者换向操作,手柄和阀杆的连接采用扁方定位,不会出现操作时打滑的问题,扁方的配合公差控制在小间隙配合范围,既保证装配方便,也不会因为间隙过大造成操作空程。阀芯采用三通球体结构,流道的开孔做了圆滑过渡处理,没有直角台阶,能减少流体通过时的压力损失,避免流体在阀腔内形成紊流,降低高压流体对阀体内壁的冲蚀,球体和阀座的密封面采用硬密封配合,适配高压下的密封需求,密封面的球面度和粗糙度都有严格要求,建模时对密封面的配合公差做了预留,方便后续加工时的精度控制。从安装边界来看,这款阀的三个接口呈正交分布,方体阀体的六个平面都可以作为安装基准面,不管是水平管路安装还是垂直管路安装,都能找到合适的固定位置,接口的中心距尺寸做了紧凑化设计,在保证阀体强度的前提下尽可能缩小整体体积,不会在集成安装时占用过多的阀组空间,手柄的转动范围做了机械限位,转动90度就能完成通路切换,限位位置和通路状态一一对应,操作人员通过手柄的朝向就能直观判断当前的流体通路状态,避免误操作。
在实际应用场景里,这类高压三通球阀常被用在液压系统的压力测试回路,用来切换不同的测试油路,或者在高压清洗设备里切换不同的出水通路,也会用在高压气体充装系统里实现充装和泄压的通路切换,相比两通阀组,单只三通阀的泄漏点更少,维护起来更方便,整体的可靠性也更高。建模过程中对各个零件的配合间隙都做了符合机械加工工艺的预留,比如阀体和阀座的配合间隙、阀杆和填料压盖的间隙,都按照实际加工的公差等级做了设定,不会出现建模时零件完全零间隙、实际生产无法装配的问题,所有的棱角位置都做了工艺倒角,既避免加工时出现应力集中,也能防止装配时割伤密封件,阀体的外表面没有多余的装饰结构,所有结构都服务于功能需求,符合工业阀件的设计逻辑。
