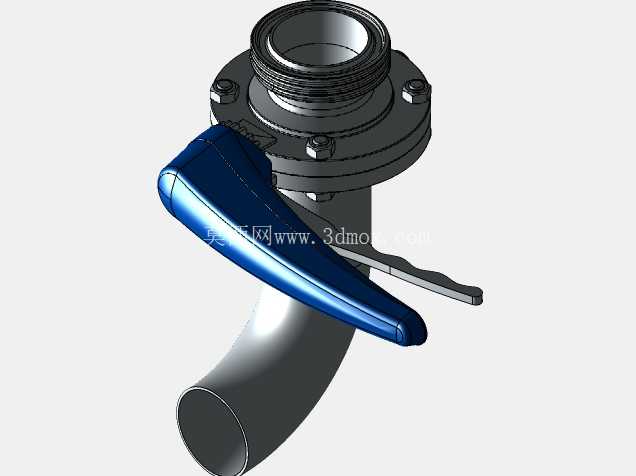

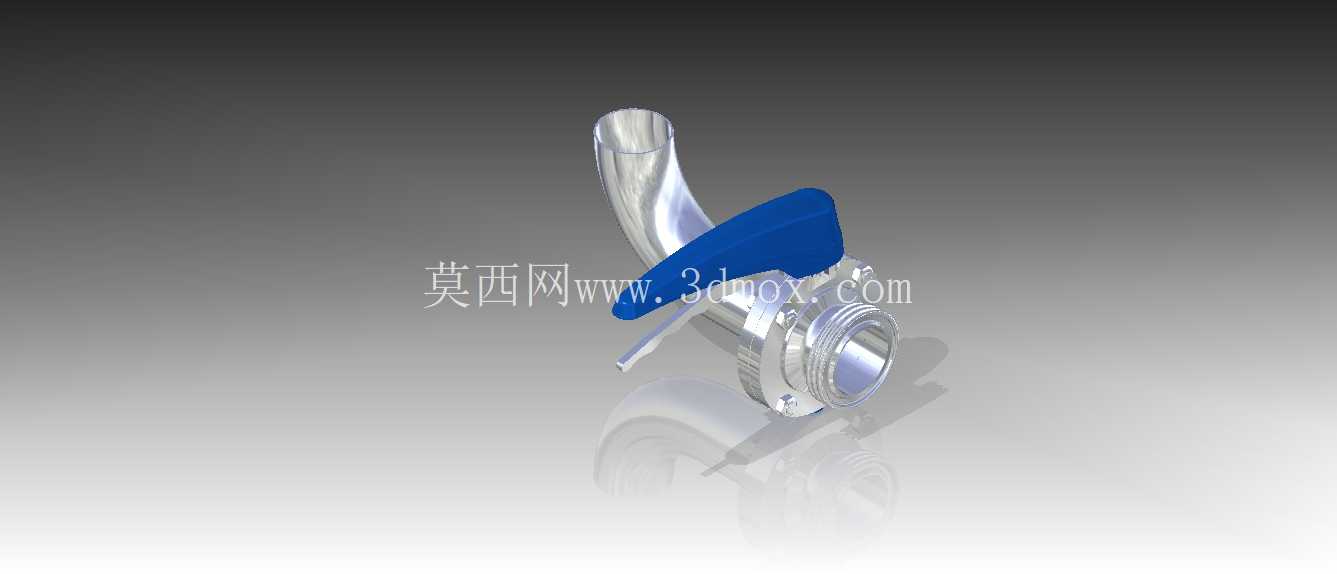

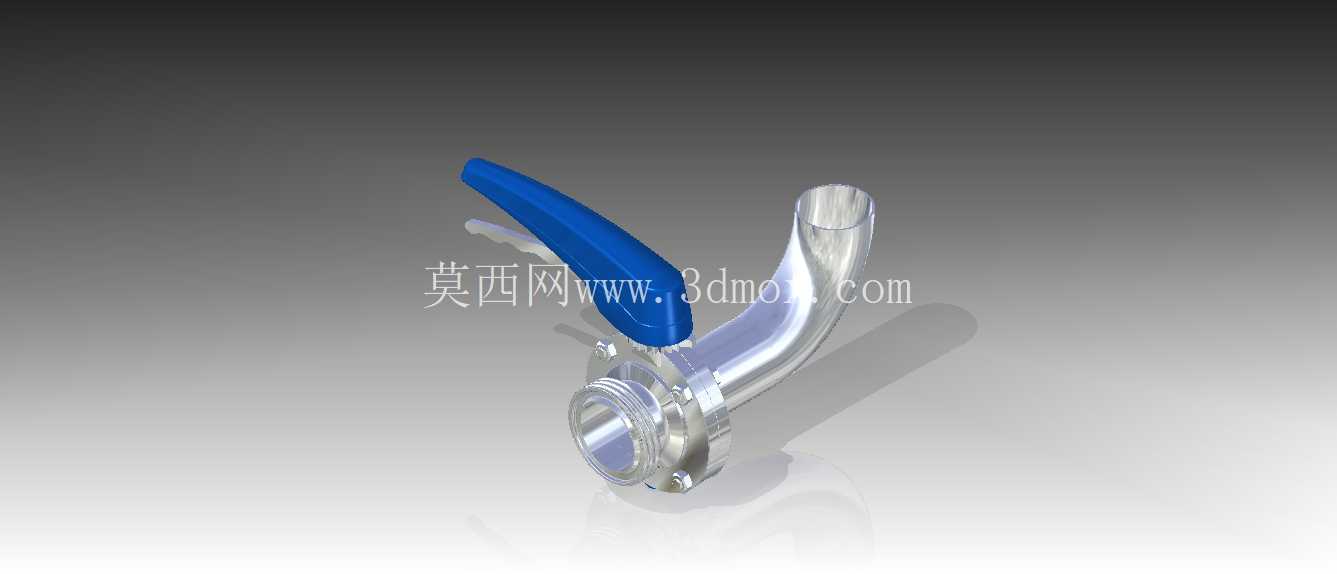

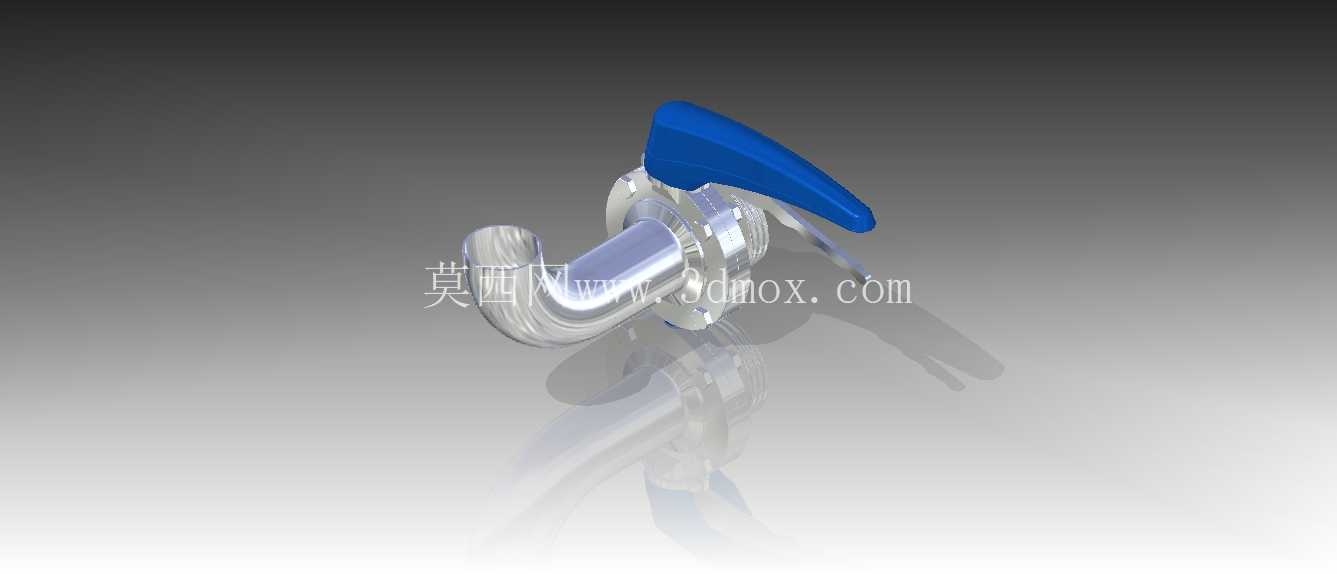

2英寸卫生级304不锈钢弯柄蝶阀结构

这款2英寸口径的卫生级蝶阀，主要面向食品饮料、生物医药、精细日化等对管路洁净度有严苛要求的流体输送场景，这类工况下管路不仅要满足通断、流量调节的基础功能，还需避免介质残留、耐受常规CIP在线清洗与SIP灭菌流程，因此整体结构设计从材质选型到连接形式都围绕卫生级需求展开。阀体采用304不锈钢一体成型，过流面做镜面抛光处理，表面粗糙度控制在Ra0.8μm以内，不存在卫生死角，避免介质积存滋生细菌，适配洁净流体输送的核心要求。

从结构设计逻辑来看，这款蝶阀采用弯式手柄驱动，手柄为蓝色包覆式结构，握持区域做了符合人体工学的弧度处理，操作人员手动扳动手柄时，施力路径更贴合手腕转动角度，相比直柄结构能降低长时间操作的疲劳感，手柄末端带定位锁止结构，可在0-90度开关区间内实现多档位开度固定，满足不同工况下的流量调节需求，避免管路振动导致手柄移位、开度变化影响工艺稳定性。阀板与阀杆采用一体式连接结构，减少了装配间隙带来的介质渗漏风险，密封件采用符合食品接触标准的硅橡胶材质，密封面与阀板贴合紧密，在0.6MPa的常规工作压力下可实现零泄漏，同时密封件采用快装式卡槽固定，无需拆解整个阀体即可完成密封件更换，降低现场维护的工作量。

连接端采用标准外螺纹快装结构，适配2英寸规格的卫生级管路接头，安装时无需复杂焊接作业，通过配套卡箍即可完成与管路的快速对接，安装边界上，阀体整体高度控制在120mm以内，手柄全开状态下横向占用空间为180mm，在排布密集的洁净管路系统中不会与相邻管路、支架产生干涉，弯管段的曲率半径符合流体力学设计，介质流经时的流阻比直角弯头结构降低30%以上，减少输送过程中的压力损失，尤其适合输送粘度较高的流体介质，避免介质在转角处滞留。

实际应用中，这类蝶阀常安装在物料输送管路的支路节点、罐体进出口位置，用来控制物料的通断与流量调节，相比同口径的球阀，蝶阀的结构长度更短，整体重量更轻，安装维护的便捷性更高，同时卫生级的表面处理能够满足GMP相关规范要求，在制药、乳品加工等行业的洁净管路系统中应用广泛。设计过程中，建模时重点关注了阀板转动的干涉检查，确保阀板在0-90度转动全程不会与阀体内壁、密封件产生剐蹭，同时对螺栓连接的法兰部位做了应力分散设计，避免螺栓锁紧时法兰变形导致密封面贴合不均出现渗漏，手柄与阀杆的连接采用扁方定位结构，传递扭矩时不会出现打滑，同时装配时的对位精度更容易控制，减少装配误差带来的操作卡滞问题。

从安装适配性来看，这款蝶阀的法兰连接孔位符合通用卫生级阀门的安装尺寸标准，可直接替换同口径的现有同类型阀门，无需对现有管路进行改造，降低产线升级的改造成本。过流通道采用全通径设计，阀板全开状态下通道内径与管路内径完全一致，不会出现通径缩径问题，一方面降低流阻，另一方面也方便管路清洗球的通过，实现全管路的无死角清洗。手柄的颜色采用辨识度较高的蓝色，在密集的管路系统中能够快速识别阀门位置与开关状态，手柄上的开关指示标识清晰，操作人员可直观判断阀门当前的开度状态，避免误操作。
