铸造砂管线用插板式机械截流闸门结构

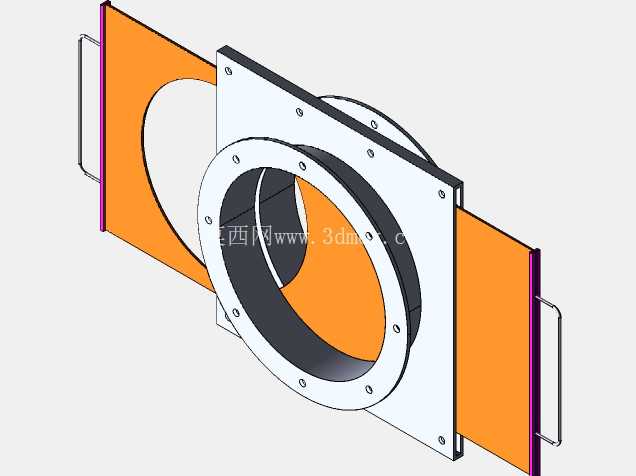

　　在铸造车间的砂处理输送工段，松散型砂在管道内依靠风压或重力完成转运，管线截流部件的可靠性直接决定整条砂处理线的连续作业能力，这款插板式机械闸门正是针对该场景开发的管路截流构件。不同于常规流体管路阀门，砂料输送过程中存在硬质颗粒冲刷、物料卡滞的问题，常规蝶阀、闸阀的密封结构很容易被砂粒磨损，或是在关闭过程中被砂料垫住导致密封失效，这款结构在设计之初就针对性规避了这类问题。从结构布局来看，整体采用法兰对接的安装形式，主体的方形安装板上预留了与管线法兰匹配的螺栓孔位，安装时可直接对接在两段圆形输送管道的法兰之间，不需要额外改造管线接口，适配常规铸造砂线的标准圆形输送管路。

　　中间的截流插板采用抽拉式结构，两侧设置了滑动导向槽，插板边缘做了倒角处理，关闭过程中可以将卡滞在密封面的砂粒向两侧推挤，避免砂粒垫在密封面导致关闭不严。插板两侧设置了外置的抽拉把手，操作人员不需要额外工具就可以完成闸门的开闭操作，把手位置做了折弯处理，操作时手部不会与安装板边缘发生剐蹭，适配车间现场手动操作的使用需求。插板的过流开孔与管路通径完全匹配，闸门全开状态下，过流断面与管道内壁完全齐平，不会出现凸台或缩径结构，避免砂料在闸门位置堆积堵料，这一点对重力落料的垂直砂管尤为重要——如果过流位置存在台阶，长时间输送后很容易积砂导致通径缩小，甚至完全堵死管道。

　　导向槽的间隙设计经过反复调整，间隙过小会导致砂粒进入槽体后插板卡滞，拉动阻力过大；间隙过大则会出现砂料从导向槽位置漏料的问题，最终采用的间隙值既可以让少量进入槽体的细砂顺利排出，又不会出现大量跑砂的情况。安装边界方面，方形安装板的边长大于管道法兰外径，螺栓孔位的节圆尺寸与常规管路法兰完全通用，现场更换旧阀门时不需要重新配打螺栓孔，也不需要调整管线的同轴度，直接对接紧固即可完成安装。插板完全抽出时的总长度控制在合理范围，不会因为抽出行程过大占用过多管线侧面的操作空间，适配车间内管线排布紧凑的安装环境。

　　密封结构没有采用常规阀门的橡胶密封件，而是依靠金属面的贴合实现密封，避免橡胶件被砂粒快速磨损，同时也适配铸造车间现场的高温环境——靠近落砂位置的管线温度较高，橡胶密封件很容易老化失效，金属硬密封的结构可以在更高的环境温度下稳定工作。实际使用中，这款闸门既可以作为管线检修时的截断装置，在检修某一段管线时关闭闸门，阻断上游砂料下落，不需要排空整条管线的存砂；也可以作为支路管线的切换装置，配合三通管路实现砂料向不同料仓的分流输送。结构上没有设置复杂的传动部件，所有构件都是钣金焊接与机加工件，日常维护只需要定期清理导向槽内积存的砂粒，不需要更换易损件，长期使用的维护成本极低。在建模过程中，所有配合面的公差都按照常规机加工精度设定，法兰螺栓孔采用位置度约束，保证安装时可以顺利与管线法兰对接，插板与导向槽的配合采用间隙配合，模拟实际装配时的滑动状态，避免出现干涉问题。整体结构没有冗余设计，所有构件都服务于截流、导向、安装三个核心功能，没有多余的装饰性结构，完全符合工业设备的实用化设计逻辑。
