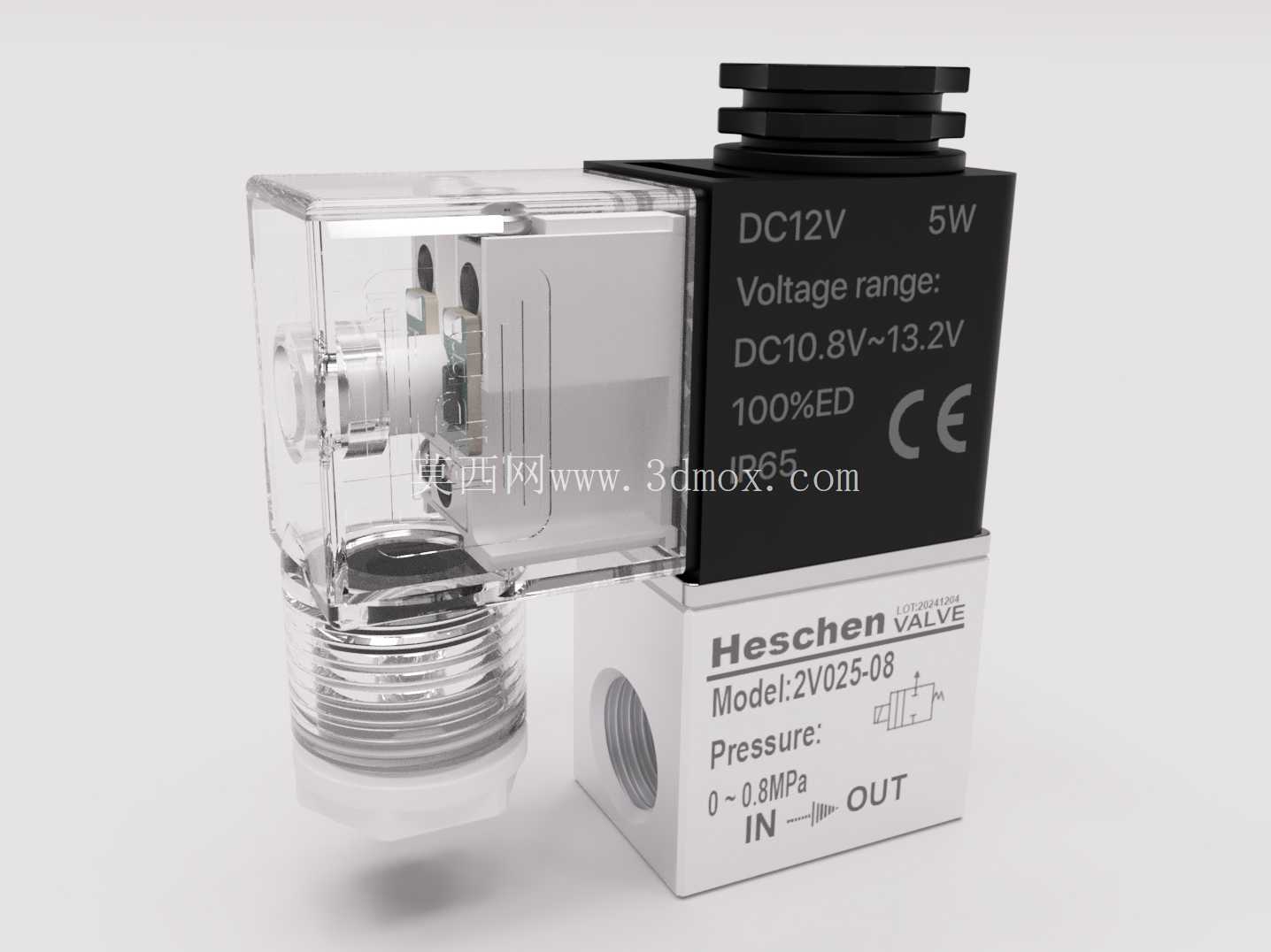

Heschen2V025-08二位二通直动式电磁阀

这款直动式二位二通气动电磁阀，核心应用场景覆盖轻工自动化生产线气路控制、小型气动执行机构通断控制、包装设备气动回路切换、实验室小型气路管控等场景，作为气动系统里的基础控制元件，承担压缩空气通路的通断切换功能，无需依赖气源压差即可完成动作，在低压供气工况下也能稳定实现通路启闭，适配0到0.8MPa的常规工业压缩空气供气压力范围，匹配绝大多数工厂常规压缩空气供气压力区间，不会出现低压工况下阀芯无法动作、高压工况下密封失效的问题。

从结构设计思路来看，这款阀采用直动式阀芯结构，摒弃了先导式电磁阀需要最低启动压差的限制，线圈通电后直接带动密封阀芯完成阀口的启闭动作，响应速度更快，动作行程短，启闭过程的冲击小，长期频繁动作下的结构稳定性更优。线圈部分采用DC12V供电规格，适配低压直流控制回路，线圈外壳做了全包覆绝缘处理，表面标注清晰的电压耐受范围，可在DC10.8V到13.2V的电压波动区间内稳定工作，不会因为现场供电的小幅波动出现线圈吸力不足或者过热烧毁的问题，线圈功率控制在5W，长期通电状态下的温升控制在合理区间，不会因为持续发热影响周边气动元件的使用寿命。

阀体部分采用铝合金材质做表面氧化处理，重量轻且具备足够的结构强度，阀体外表面清晰标注介质流向标识，安装时可直观识别进气口与出气口位置，避免装反导致气路功能失效。接口采用标准气动管螺纹规格，匹配常规气动管路的连接尺寸，安装时无需额外做转接接头即可对接常用气动软管快插接头或者硬管接头，安装边界紧凑，整体阀体的安装占用空间小，可在密集排布的气动阀岛或者狭小的设备安装腔体内完成布置，不会和周边的管路、其他阀件产生安装干涉。

密封结构上，阀芯密封件采用耐油橡胶材质，适配常规压缩空气中携带的少量润滑油雾，长期使用下不会出现密封件溶胀、硬化导致的泄漏问题，阀口密封面做了精密研磨处理，关闭状态下的内泄漏量控制在极低水平，可满足对气路密封性要求较高的控制场景，比如小型气缸的保压回路、气动夹具的夹紧保持回路，不会因为阀体内泄导致夹紧力不足、保压压力掉压的问题。

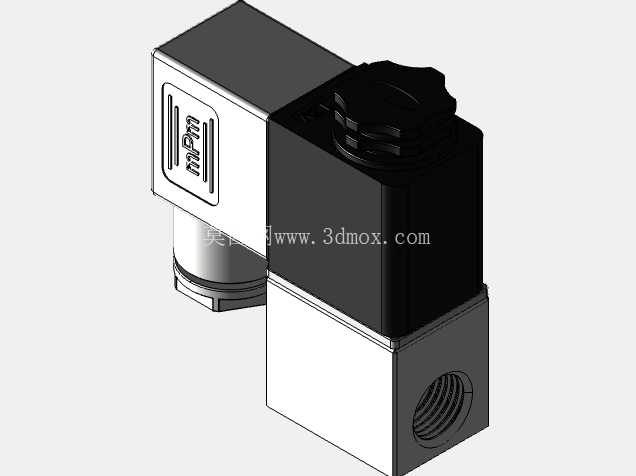

从建模细节来看，模型完整还原了产品的所有外部结构特征，包括线圈部分的接线插口结构、阀体上的螺纹接口细节、表面的标识刻印特征、透明防护盖的内部结构轮廓，在做设备整体装配建模时，可以直接导入模型完成气路部分的装配干涉检查，提前核对安装孔位、接口朝向、预留接线空间是否满足设计要求，避免实际加工装配时出现阀件和周边结构碰撞、接线空间不足无法插拔接头的问题。线圈顶部的接线防护结构做了等比例还原，安装时可以提前预留接线插头的插拔操作空间，不需要在设备组装时再临时切割周边的安装板结构。

在实际设备选型应用中，这款阀的通径规格适配小流量气路控制需求，适合控制缸径50mm以下的小型气缸、气动吸盘、气动喷嘴等耗气量不大的气动执行元件，在做设备三维布局时，可以根据阀件的实际外形尺寸预留安装位置，将多个同规格阀件并排安装在汇流板上时，可直接通过模型核对相邻阀件之间的操作间隙，确保手动操作手动应急按钮时不会被相邻阀件遮挡。阀体底部的安装固定结构也在模型中做了完整还原，设计安装支架时可以直接匹配固定孔位的尺寸与位置，不需要反复测量实物尺寸来调整支架结构，大幅缩短气动系统的设计建模周期。
