1/4英寸FNPT高压仪表针阀结构设计

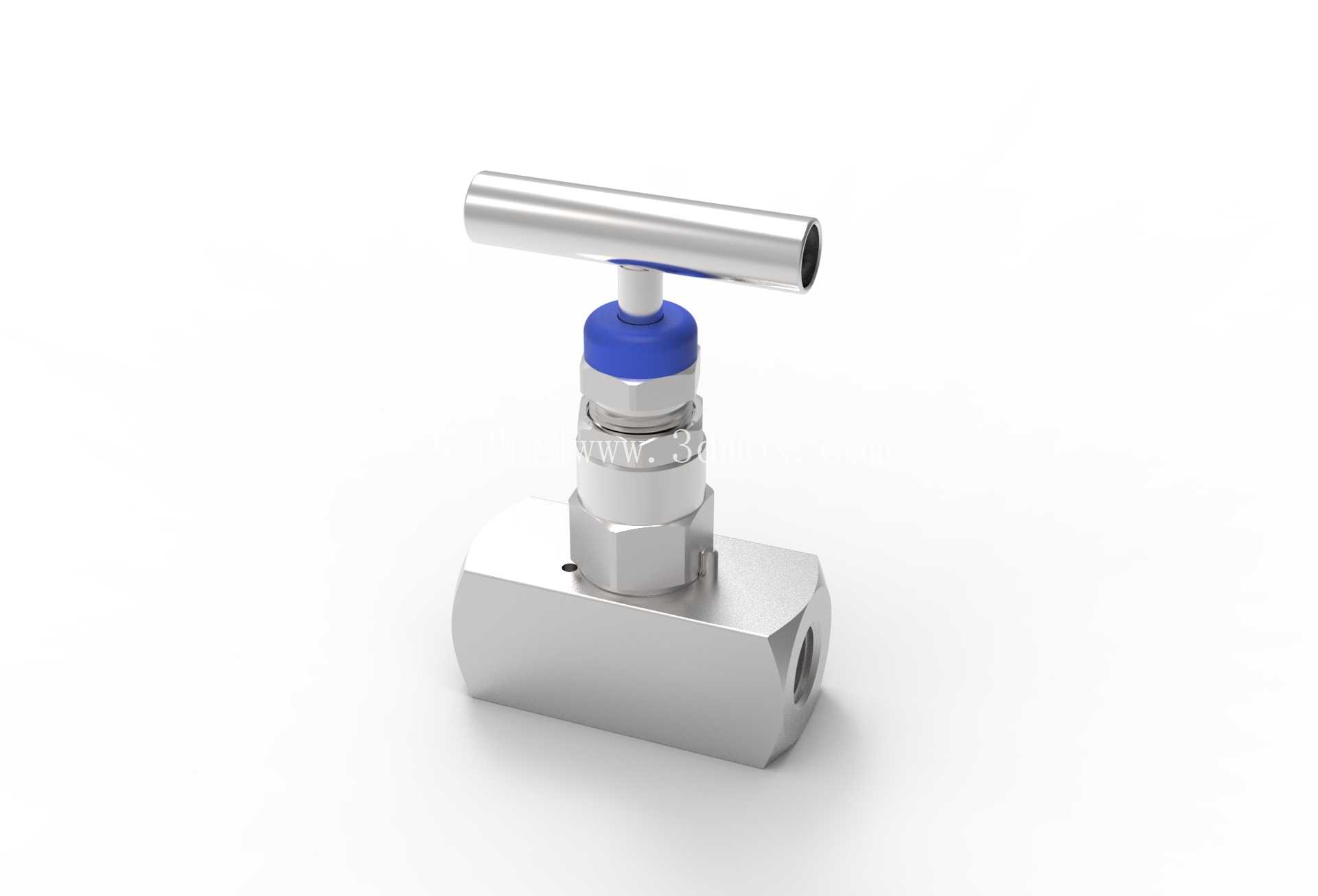

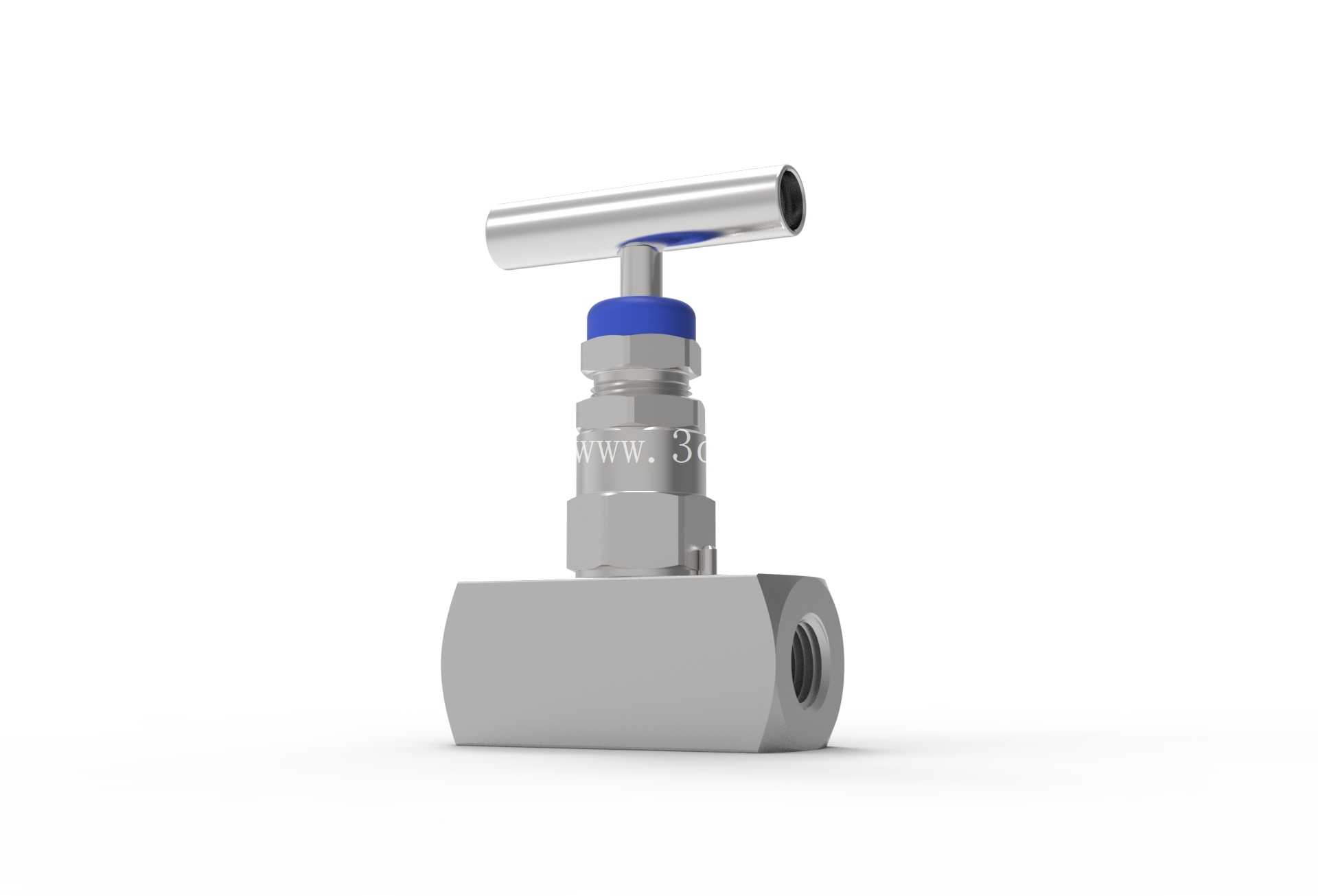

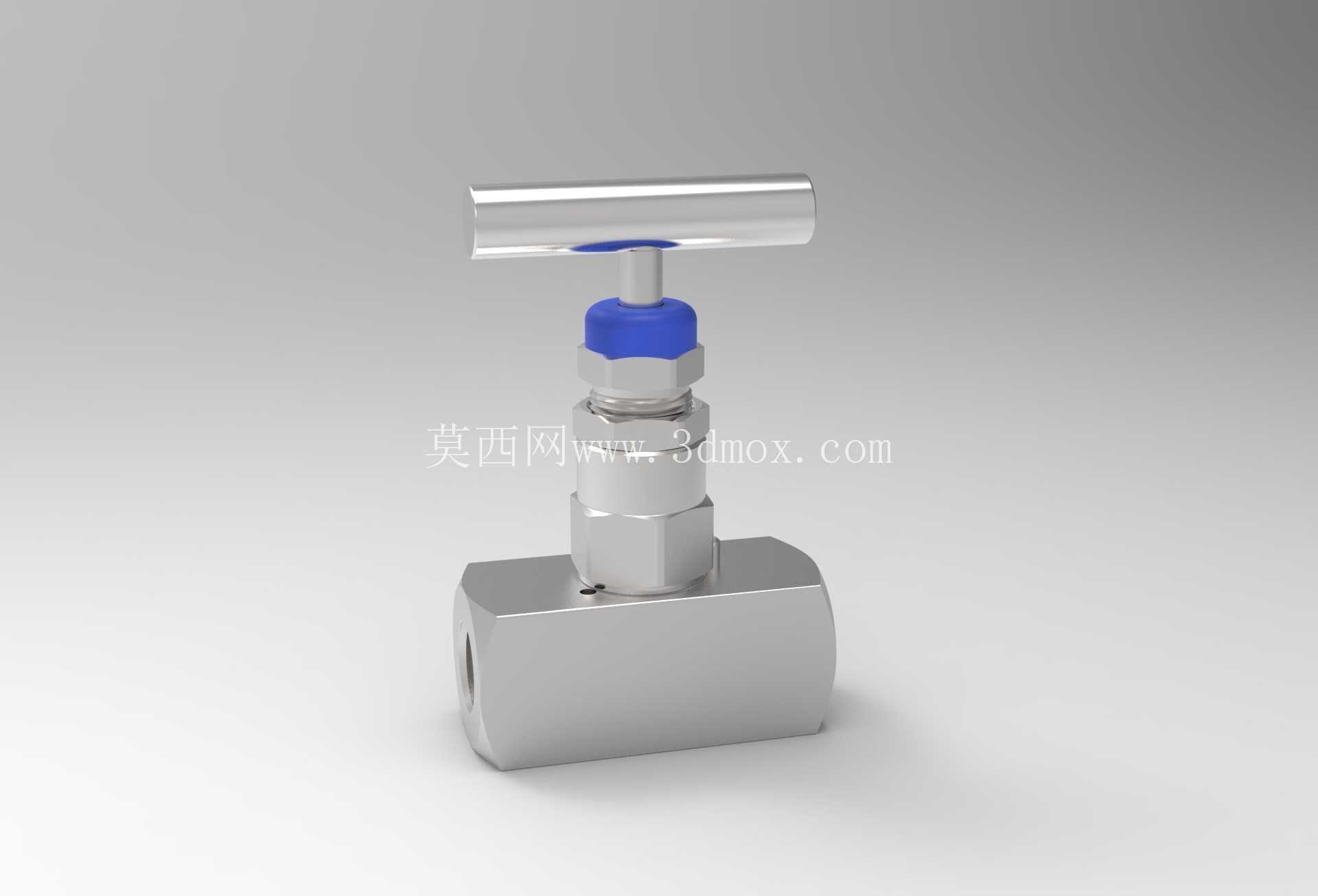

　　在实验室分析管路、高压气路测试台架、石油化工取样回路这类对流量调节精度要求极高的场景里，仪表针阀是不可或缺的管路控制元件，不同于大通径的截断类阀门，这类针阀的核心作用是实现小流量工况下的精准节流与可靠截断，尤其适配6000PSI级别的高压流体输送场景，常见的应用场景包括色谱仪载气管路、高压反应釜取样支路、液压测试台的压力调节回路，这类场景往往要求阀门在高压下无外漏，同时微调行程内的流量线性度可控，避免出现开度微调时流量突变的问题。这款针阀采用直通式阀体结构，两端接口为1/4"FNPT内锥管螺纹，这类螺纹属于美制干密封管螺纹，拧紧后依靠螺纹牙型的过盈变形实现密封，无需额外缠绕密封带即可适配高压流体管路，安装时需注意阀体的流向标识，确保流体从阀瓣下方进入，避免高压流体长期冲击阀杆密封组件，阀体整体采用SS316不锈钢材质，这类奥氏体不锈钢在含氯离子的弱腐蚀工况下具备更好的抗点蚀能力，适配化工介质、高纯气体、液压油等多种常见工业流体。

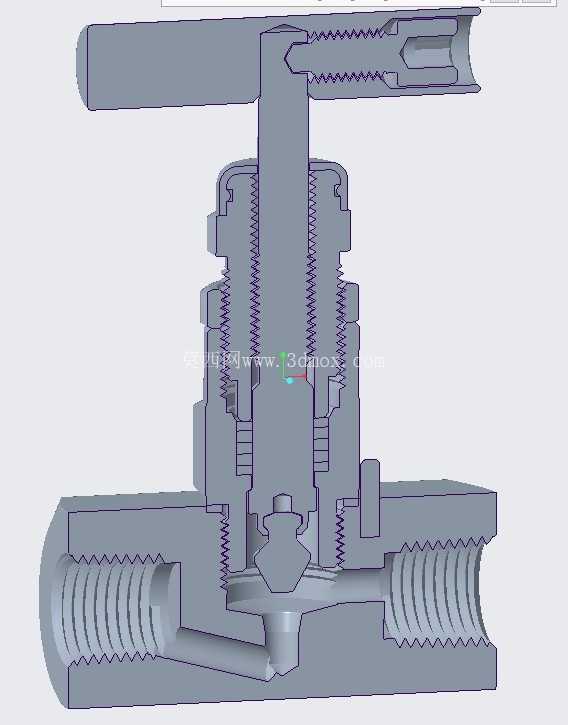

　　从结构设计来看，这款针阀采用下进上出的流道布局，阀瓣为锥形针状结构，与阀座的密封面为线接触形式，相比平面密封的截止阀，线接触的密封比压更高，在高压工况下更容易实现零泄漏截断，同时锥形阀瓣的行程与流通面积呈近似线性关系，操作人员旋转手轮带动阀杆升降时，可以通过手轮的旋转圈数精准控制开度，实现微小流量的稳定调节。阀杆部分采用梯形螺纹传动，梯形螺纹的牙型强度高，传动效率适中，在高压差工况下操作不会出现卡滞，同时阀杆与阀体之间设置了多级填料密封结构，配合金属阀座的硬密封形式，整阀可耐受6000PSI的工作压力，远高于普通民用低压阀门的压力等级，满足高压测试、高压输送的工况要求。

　　设计过程中需要重点考虑几个边界条件：首先是安装边界，两端1/4"FNPT螺纹的中心距为固定值，安装时需预留足够的手轮操作空间，手轮旋转时的外轮廓不能与周边管路、支架发生干涉；其次是受力边界，阀杆在全关位置承受的最大轴向力来自管路高压流体的静压，因此阀杆螺纹的强度、阀瓣与阀座的接触应力都需要经过校核，避免高压下阀杆弯曲或者密封面压溃；第三是密封边界，金属硬密封的阀座与阀瓣需要配对研磨，密封面的粗糙度要达到Ra0.8以下，才能保证高压下的内漏等级满足要求，同时填料函的深度需要匹配多层填料的压缩量，确保阀杆升降过程中填料始终保持合适的预紧力，避免出现外漏。

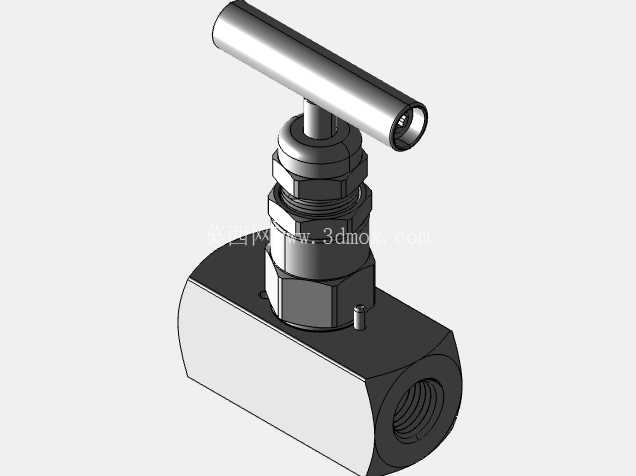

　　在实际选型应用中，这类针阀通常作为仪表回路的根部阀或者调节阀使用，安装时要避免将阀门作为管路的受力支撑点，管路的重量需要由单独的管卡承担，防止阀体长期受侧向力导致螺纹变形或者密封面错位；日常维护时，若出现阀杆处微漏，可以适当拧紧填料压盖的螺母，注意不要过度压紧导致阀杆操作力矩过大，若内漏超标则需要拆检阀瓣与阀座的密封面，重新研磨或者更换密封组件。从三维建模的角度来看，这类阀门的建模重点在于锥形阀瓣与阀座的配合曲面、梯形螺纹的参数化建模、内流道的圆滑过渡处理，内流道的转角处都做了圆角过渡，避免流体在转角处形成涡流冲蚀管壁，同时流道的通径与接口通径保持一致，减少流阻损失，阀体的外形采用六角结构，方便安装时使用扳手夹持拧紧，整体结构紧凑，占用安装空间小，适配密集排布的仪表管路安装场景。
